WLC TPCのMinimum/Maximum Power Levelの設定方法

[yueqin]

このドキュメントでは、TPCのMinimum/Maximum Power Levelの設定方法について説明します。

802.11a/802.11b或いはRF profileで設定可能です。

【GUIで設定】

<802.11a/802.11bで設定>

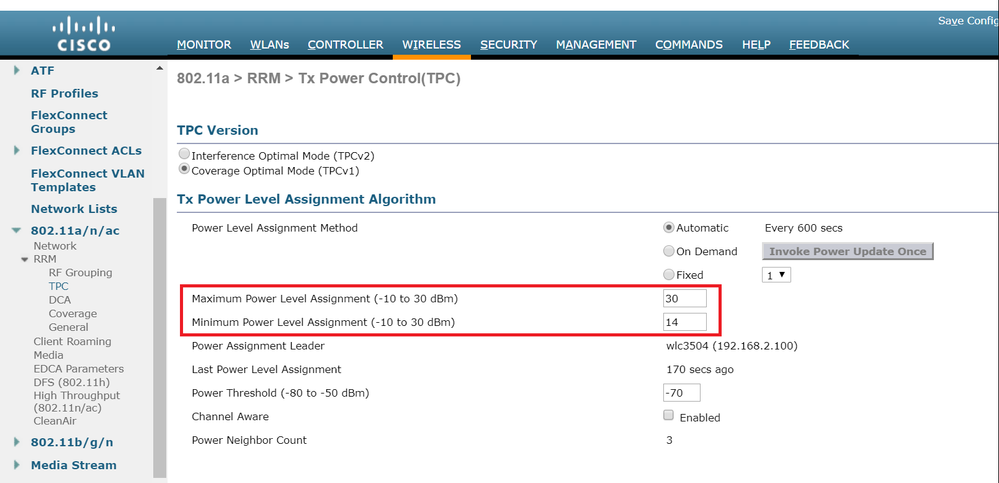

1.Wireless > 802.11a/n/ac 或いは802.11b/g/n > RRM > TPCの順に、TPCの編集ページを開きます。

2.Maximum Power Level Assignment と Minimum Power Level Assignmentのテキスト ボックスに

-10から30までの値を入力します。

<RF profileで設定>

また、AP groupにRF profileを適用する場合、

RF profileでMaximum/Minimum Power Level Assignmentを設定可能です。

*Default RF Profileの既存値は変更不可です。

下記はRF profileでMaximum/Minimum Power Level Assignmentの設定方法です。

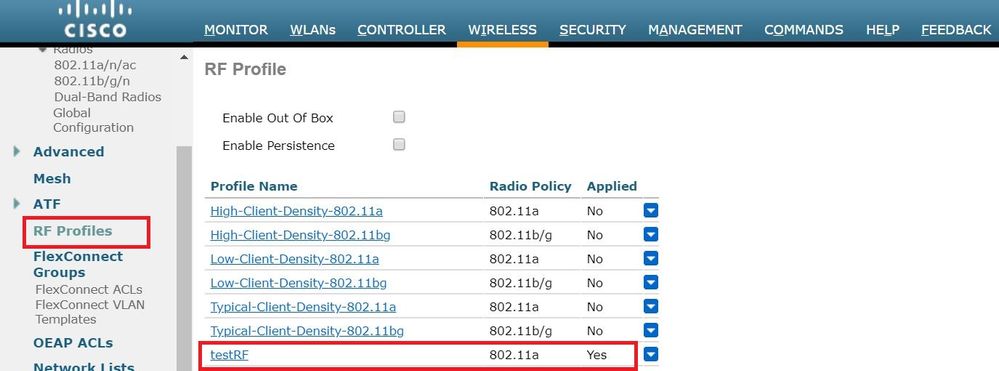

1.Wireless >RF Profilesの順にRF profileのページを開きます。

2.Profile name をクリックして編集ページに入ります。

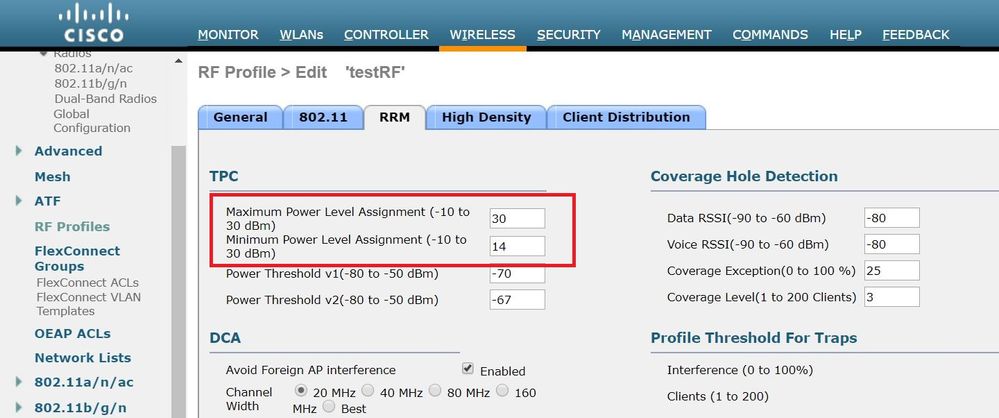

3.RRMをクリックして、RRMの編集ページに入ります。

4.TPC配下のMaximum Power Level Assignment と Minimum Power Level Assignmentのテキスト

ボックスに-10から30までの値を入力します。

 【CLIで設定】

Mobility expressでは、GUIからTPCを設定不可ですので、CLIでご設定ください。

<802.11a/802.11bで設定>

下記は802.11a/802.11bでMaximum/Minimum Power Level Assignmentを設定するコマンドです。

(Cisco Controller) >config {802.11a | 802.11b } txPower global {max | min } <value>

設定可能な値は–10 から30 dBMまでです。

下記は最小電力を14dBmに設定する例です。

例:

(Cisco Controller) >config 802.11a txPower global min 14

また、設定後に下記のコマンドで設定をご確認ください。

(Cisco Controller) >show advanced  {802.11a | 802.11b } txpower

下記は出力例です。

(Cisco Controller) >show advanced 802.11a txpower　

Leader Automatic Transmit Power Assignment

  Transmit Power Assignment Mode................. AUTO

  Transmit Power Update Interval................. 600 seconds

  Transmit Power Threshold....................... -70 dBm

  Transmit Power Neighbor Count.................. 3 APs

  WLAN Aware TPC................................. Disabled

  Min Transmit Power............................. 14 dBm　　<<<<確認箇所

  Max Transmit Power............................. 30 dBm    <<<<確認箇所

======================

<RF profileで設定>

また、AP groupにRF profileを適用する場合、

RF profileでMaximum/Minimum Power Level Assignmentを設定可能です。

*Default RF Profileの既存値は変更不可です。

下記はRF profileでMaximum/Minimum Power Level Assignmentを設定するコマンドです。

(Cisco Controller) >config rf-profile tx-power-min <value> <RF profile名>

(Cisco Controller) >config rf-profile tx-power-max <value> <RF profile名>

設定例:

(Cisco Controller) >config rf-profile tx-power-min 14 testRF

(Cisco Controller) >config rf-profile tx-power-max 30 testRF

設定後に下記のコマンドで設定をご確認ください。

(Cisco Controller) >show rf-profile details <RF Profile名>

出力例:

(Cisco Controller) >show rf-profile details testRF

Description...................................... <none>

AP Group Name.................................... testRF

Radio policy..................................... 5 GHz

11n-client-only.................................. disabled

Transmit Power Threshold v1...................... -70 dBm

Transmit Power Threshold v2...................... -67 dBm

Min Transmit Power............................... 14 dBm　<<<<確認箇所

Max Transmit Power............................... 30 dBm   <<<<確認箇所
