参考CME Admin Guide的总结,分享给大家{:2_37:}
章节: Fax Support
CME4.0及以前的版本的FAX支持:1.在VG224和ATA上的SCCP的G.711 fax pass-through;2.Fax Gateway Protocol(VG224和ATA使用H323或者SIP和特定的fax relay协议)

CME4.0(3)以后的版本,fax relay在VG224和ISR的SCCP控制的FXS口上只能使用思科私有的fax协议(SCCP Fax Relay)

SCCP Fax Relay的配置
章节: Configuring Fax Relay
前提:4.0(3)以后的版本;STC(SCCP Telephony Control)应用已经开启
限制: DTMF relay在SCCP控制的FXS口不支持, 但可以在H323或者SIP的接口对DTMF-relay进行转换;
Fax Relay的概念:使用语音网络中已有的CPE(customer premises equipment),允许CME控制模拟电话并且实现和IP话机之间的功能交互
语音网关可以是CME所在的路由器或者单独的一个路由器,例如VG224。
Fax relay功能促进了对PSTN的TDM(time-division multiplexing) VoIP架构的替换
思科专有的Fax Relay默认使用RTP传输fax数据。CME4.0(3)之后只支持这样的。提供更多的高级功能(SCCP-enhanced features)。这些高级功能支持SG3(SuperGroup 3)和G3 fax relay, 并且允许SG3传真机之间的fax数据协商降速到G3的速度(低于14.4kbps), 允许SG3传真机与G3传真机之间通过fax relay进行互操作。
语音网关上的STC应用让本地连接的模拟电话相当于一个单独的终端,让它们可以像IP电话一样被控制。通过STC的这种能力,语音网关连接的终端(模拟电话)可以与直连到CME的IP电话共享同样的呼叫特性。
下图是fax relay特性的多站点示例:
配置SCCP Fax Relay
第三条进入VoIP封装的语音服务配置模式
第四条只在CME4.0(3)以后支持,思科私有的fax 协议,默认开启了
第五条可选,允许SG3传真机之间的fax数据协商降速到G3的速度(低于14.4kbps)

Fax Relay 配置的检查和排错
Show voice call summary 显示fax relay的语音接口配置
Show voice dsp 显示fax-relay的DSP信道状态
Debug voip application stcapp all 显示STC应用的fax-relay信息
Debug voip dsm all 显示fax-relayDSM(DSP stream manager) 消息
Debug voip dsmp all 显示fax-relayDSMP(distributed stream media processor) 消息
Debug voip hpi all 显示网关在RTP包事件下的DSP fax relay信息
Debug voip vtsp all 显示fax呼叫在VTSP(voice telephony service provider)层的debug信息

配置示例:

ATA-187
章节:Cisco ATA-187

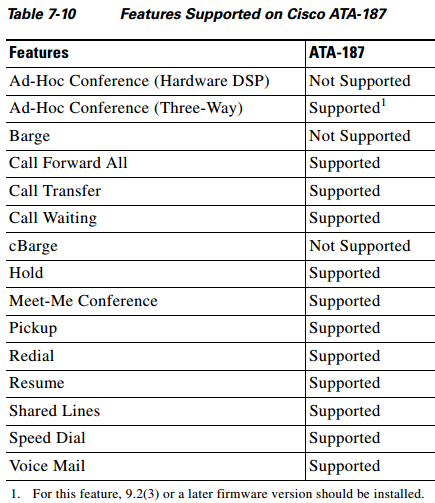

CME9.0以后的版本支持在ATA187上的语音和传真功能
ATA187是基于SIP的模拟电话adaptor,让模拟电话以SIP IP phone的方式注册到CME
ATA支持T.38 fax-relay和fax pass-through, 支持在IP网络中实时的fax传输 速率从7.2到14.4kbps
更多的ATA187配置参考Cisco ATA 187 Analog Telephone AdaptorAdministration Guide for SIP
