Cisco Webex Room シリーズ : メンテナンス シリアルコンソール接続

[Yuki Iwagishi]

 Cisco Webex Room シリーズにはメンテナンス接続用途で シリアルコンソール接続のオプションが用意されています。

用意するもの

• Cisco Webex Room シリーズ本体
• USB Type A - Micro USB ケーブル (Android スマートフォンで使われるものと同じ)
• Mac (PCでも可)

ケーブル接続

USB ケーブルを配線します。 該当ポートにはメンテナス用の工具アイコンが書かれています。

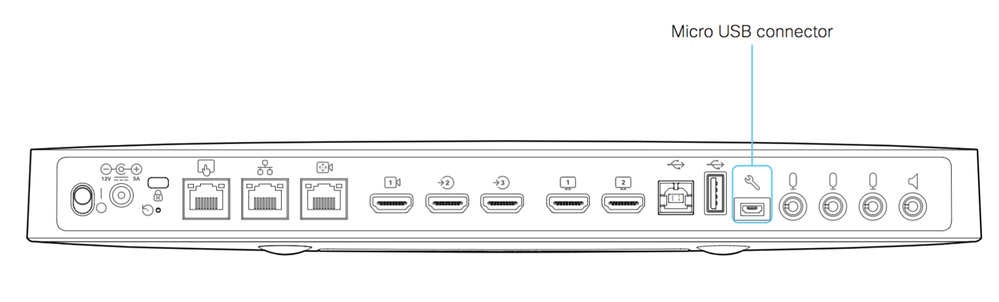

Room Kit の場合

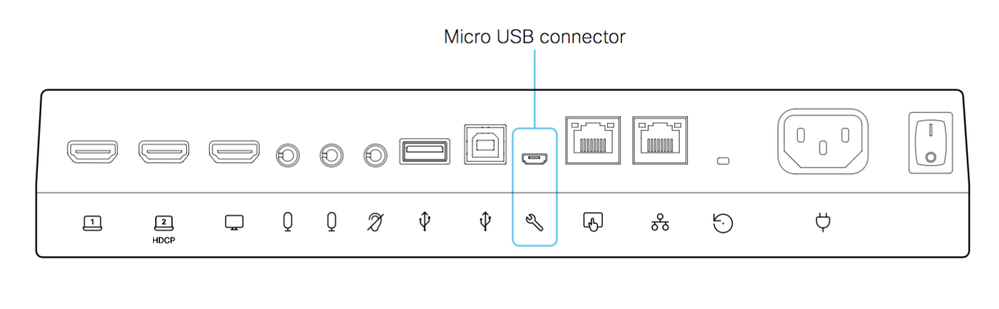

Codec Plus の場合

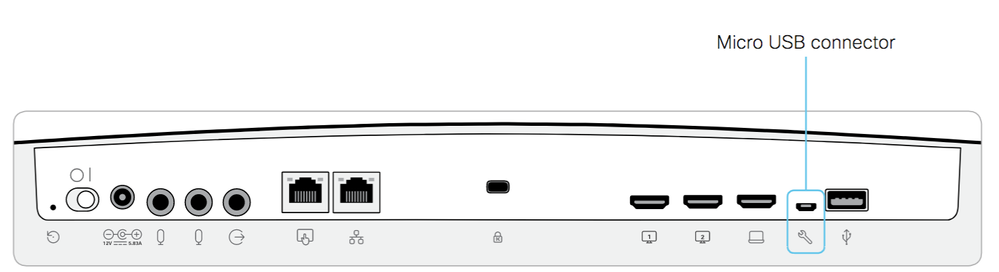

Room 55

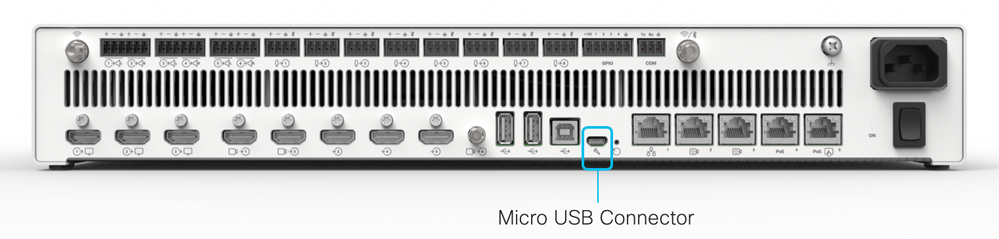

Codec Pro の場合

本体の設定確認

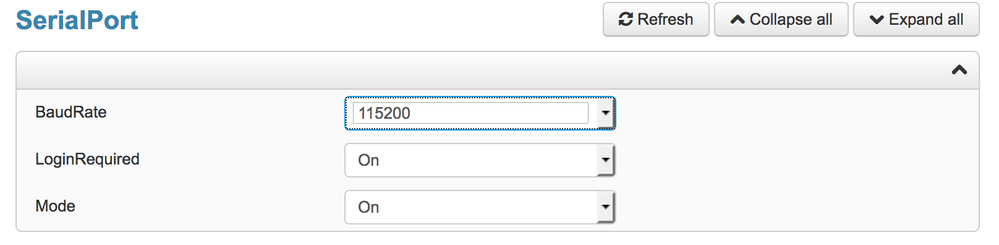

デフォルトではシリアル接続はオンになっています。Web画面で確認するには Setup > Configuration > Serial Port で Mode が On であることを確認します。BaudRate はデフォルトで115200 ですが変更可能です。

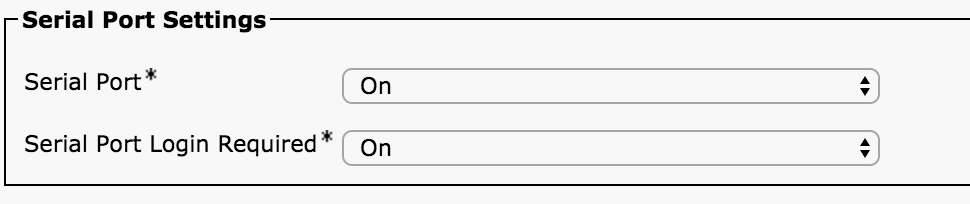

Cisco Unified Communications Manager で利用している場合、デバイス > 電話 で端末の Serial Port 設定を確認します。

ドライバを手動インストールする場合

ドライバは Windows / Mac ともに自動インストールされますがこの機能が有効でない場合、下記サイトからドライバのダウンロードが可能です。

https://www.silabs.com/products/development-tools/software/usb-to-uart-bridge-vcp-drivers

Terminal からのシリアル接続　(Mac)

Terminal からコマンドを入力します。tty. まで入力し、 Tab を入力することで、tty.SLAB_USBtoUART がデバイス名であることがわかります。

$ screen /dev/tty.
tty.Bluetooth-Incoming-Port  tty.xyz-WirelessiAP
tty.SLAB_USBtoUART           tty.xyzPhone-Wireless

ボーレートが 115200 なので、下記のコマンドでシリアル接続します。

$screen /dev/tty.SLAB_USBtoUART 115200

ユーザ名・パスワードを入力します。（初期設定： admin / なし）

login: admin
Password:
Welcome to
Cisco Codec Release ce 9.1.4 3ae3106 2017-08-30
SW Release Date: 2017-08-30
*r Login successful

OK

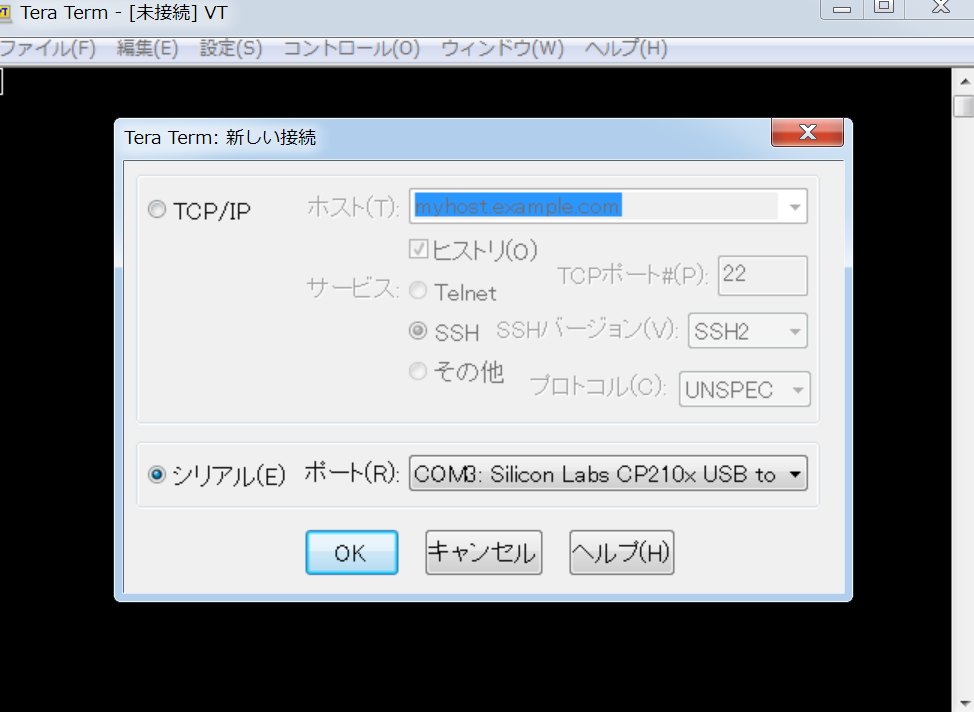

 TereTem

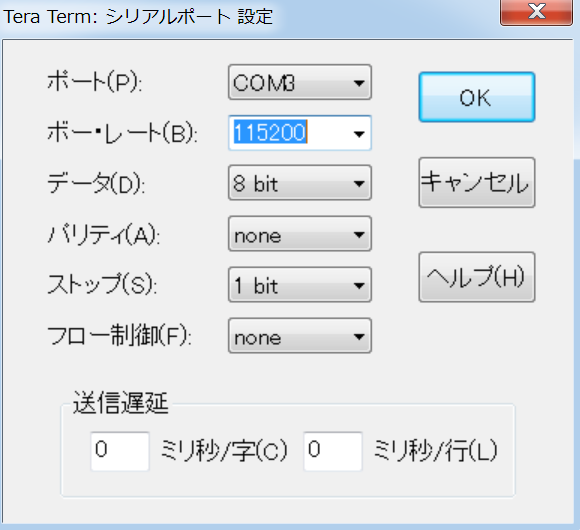

 115200 に設定し、ポートを開きます。
