H.323ビデオ通信におけるWiresharkでのIフレームの見つけ方

[Junya Nishida]

H.323のビデオ会議におけるトラブルシューティングで、しばしばパケットキャプチャの解析を行うことがあります。

ここでは、WiresharkでH.264のRTPパケットの中でも、Iフレームの見つけ方を紹介します。

この例では、MCUとEndPointの間のDuo Video（Content Channel、資料共有）のストリームを例にしています。

パケットキャプチャはDuo Videoを見ている端末で取得したもので、VCSとMCUとのやり取りが含まれています。

この記事では、Wireshark　Version 1.8.2で確認しています。

1. パケットキャプチャのファイルをWireSharkで開きます。
2. メニューから、Telephony＞VoIP　Callsに進むと下記パネルが開きます。

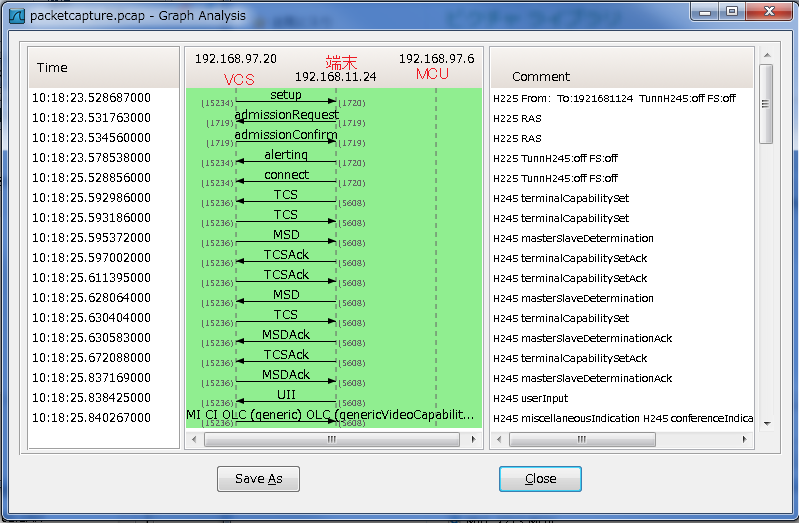

3. 確認対象のストリームを選択して、Flowボタンをクリックすると、下記のようなシグナリングのシーケンスを表示してくれます。

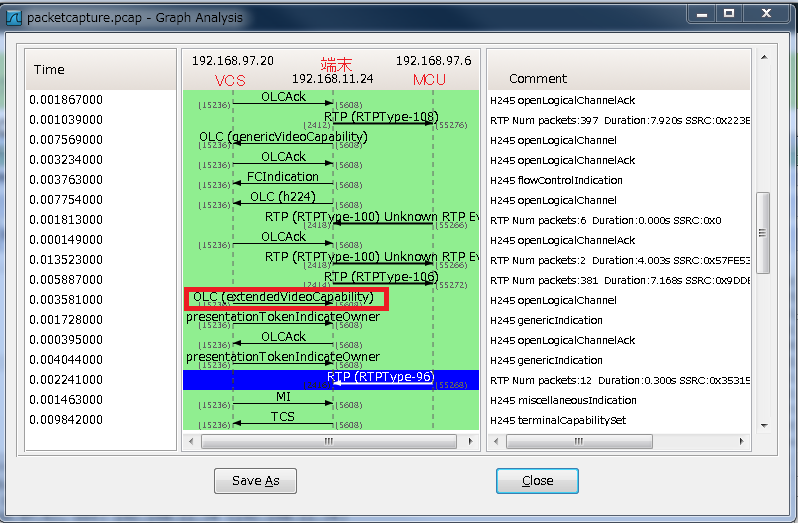

4. 端末に向かうOLC（Open Logical Channel）で、extendedVideoCapabilityのもの（Duo　Videoのためのもの、図中赤枠）を見つけてクリックすると、WireSharkのパケットリスト上で該当のパケットに飛びます。
5. extendedVideoCapabilityのパケットで、Channel Numberが64、H.264を使おうとしていて、MCUのIPアドレス：ポート（192.168.97.6：55269）がメディアコントロールチャネル、ダイナミックペイロード96を指定していることがわかります。

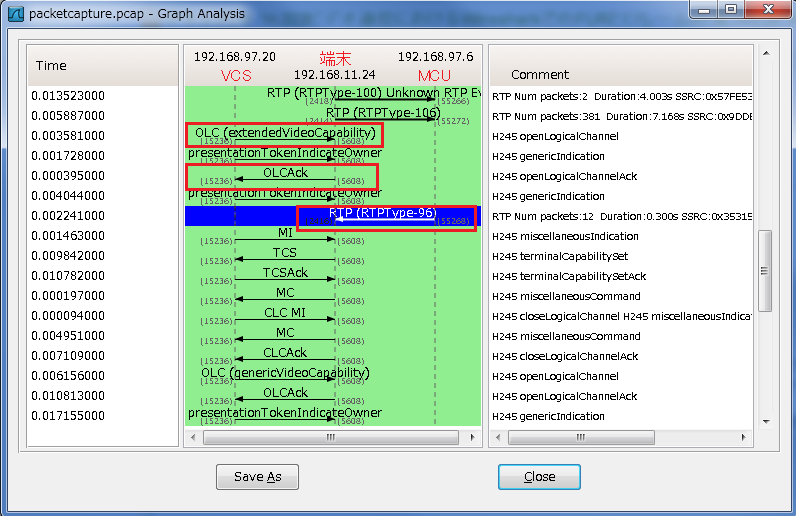

6. ４のOLCとそれに対するOLC ACKの下に、「RTP（RTPType-９６）」が見えます。これがMCUから端末へのDuo Videoのビデオパケットです。
7. 「RTP（RTPType-９６）」をクリックすると、該当のパケットに飛びます。
8. NAL unit　に　「Sequence parameter set (7)」と示されるものが、H.264のIフレームになります。

H.264のRTPパケットを、H.264としてデコードさせるには、WireSharkのメニューから、Edit > Preferenceを開き、ProtocolのH.264に対して、Dynamic payload typesに、この例の場合96を入れます。

Iフレームを探すためのフィルタは、以下のように作成します。

1. 該当のRTPパケットを選択
2. Internet ProtocolレイヤーのSource　（IPアドレス）を右クリックして、メニューからPrepare a Filter > Selectedを選択
3. User Datagram protocolレイヤーのSource portを右クリックして、メニューからPrepare a Filter > ... and Selectedを選択
4. H.264レイヤーのNAL unitを選択して、メニューからPrepare a Filter > ... and Selectedを選択
5. 最終的に、((ip.src == 192.168.97.6) && (udp.srcport == 55268)) && (h264.nal_unit_hdr == 7)というフィルタができます。

このフィルタで、MCUから端末へのDuo VideoのH.264パケットのうち、Iフレームを絞り込むことができます。
