ASR9001: MPA OIR について

[Taishi Kadota]

ASR 9001 における MPA OIR (活性挿抜) に関して、CCO document に以下の記載があります。

管理 OIR

モジュラ ポートアダプタ (MPA) の活性挿抜の管理は、次のステップで構成されます。
1. hw-module subslot 0/0/1 shutdown コマンドで MPA をシャットダウンします。
2. LED がグリーンから消灯になったことを確認します。
3. do show plat コマンドを実行し、取り外す MPA がディセーブル ステートであることを確認します。
4. 対象の MPA を物理的に取り外します。
5. 交換用 MPA を物理的に挿入します。
6. no hw-module subslot 0/0/1 shutdown コマンドを入力して MPA をアップ ステートに戻します。

ハード OIR

ハード OIR では、ソフトウェアコマンドを使用せずにモジュラ ポートアダプタ (MPA) の物理的な活性挿抜を実行します。
4 つのタイプのハード OIR がサポートされています。
Cisco ASR 9001 ルータ モジュラ ラインカード (MLC) の起動時にベイが空の場合は、次の操作を実行できます。
– 20X1GE MPA の挿入
– 20X1GE MPA の取り外しおよび交換用 20 GE MPA の挿入
ベイに 20X1GE MPA が取り付けられた状態で MLC を起動した場合は、20X1GE MPA を取り外し、続いて交換用 20X1GE MPA を挿入できます。
ベイに 4X10 GE MPA が取り付けられた状態で MLC を起動した場合は、4X10 GE MPA を取り外し、続いて交換用の 4X10 GE MPA を挿入できます。
ベイに 2X10 GE MPA が取り付けられた状態で MLC を起動した場合は、2X10 GE MPA を取り外し、続いて交換用の 2X10 GE MPA を挿入できます。

-------------------------------------------------------------------------------------------------------
（注） 管理 OIR およびハード OIR では、同タイプの MPA との交換のみがサポートされています。Cisco ASR 9001 ルータ モジュラ ラインカード（MLC）の起動時に、空のベイはデフォルトで 20 GE MPA モードになります。
-------------------------------------------------------------------------------------------------------

注釈に同タイプの MPA との交換のみサポートとの記載がありますが、別タイプでも OIR はサポートしています。

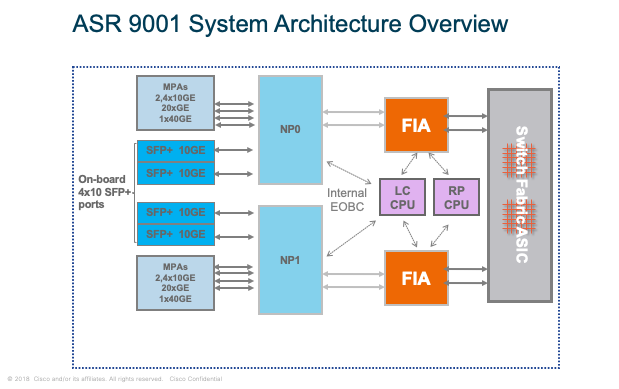

ただし、別タイプの MPA を挿入した場合には、NP の初期化が入るため、ASR9001 の H/W 制限上、同じ NP 上の Fixed Port に対して僅かながら通信に影響があることが報告されています。そのため、上記の注釈が追加されました。
Fixed Port を使用している際には、念の為、借用時間を設けて OIR の実施を頂くことを推奨します。

補足情報

RP/0/RSP0/CPU0:ASR-9001#show platform
Tue Oct 20 06:01:33.885 UTC
Node            Type                      State            Config State
-----------------------------------------------------------------------------
0/RSP0/CPU0     ASR9001-RP(Active)        IOS XR RUN       PWR,NSHUT,MON
0/0/CPU0        ASR9001-LC                IOS XR RUN       PWR,NSHUT,MON
0/0/0           A9K-MPA-20X1GE            OK               PWR,NSHUT,MON
0/0/1           A9K-MPA-4X10GE            OK               PWR,NSHUT,MON

RP/0/RSP0/CPU0:ASR-9001#show controllers np ports all location 0/0/CPU0
Tue Oct 20 06:01:44.667 UTC

                Node: 0/0/CPU0:
----------------------------------------------------------------

NP Bridge Fia                       Ports
-- ------ --- ---------------------------------------------------
0  0      0   GigabitEthernet0/0/0/0 - GigabitEthernet0/0/0/19
0  0      0   TenGigE0/0/2/0, TenGigE0/0/2/1
1  1      1   TenGigE0/0/1/0 - TenGigE0/0/1/3
1  1      1   TenGigE0/0/2/2, TenGigE0/0/2/3
