cBR-8: US における低品質 SNR 時に取得すべきログ

[Yoshihiro Nishimura]

RF プラント側の問題等により US SNR の品質に問題があると、CM からのメッセージの破損の原因となります。そのような環境では、CM の offline や cBR-8 の US JIB 上での Partial Reset といった問題を引き起こす可能性があります。ここでは、US の品質等を cBR-8 側で調査するためのログの取得方法を紹介します。

例えば、slot 7 の CLC で以下のような Partial Reset が頻発する、或いは、CM の offline が発生しているとします。

%USJIB-3-NON_CRIT_INTR: C7/0: cdman: US-JIB device Non-Critical [J4US Interrupt Received: [GLOBAL][HiPri]:Partial Reset Start count 914 ]

ここでは、特定ポートで発生している問題ではなくラインカード全体で問題が発生しているものとし、その場合取得すべきログは以下のようになります。

[事前設定]
show clock
terminal length 0

[15分おきに取得]
show interfaces Cable 7/0/0 upstream
　:
show interfaces Cable 7/0/7 upstream  <<<< 設定されている全ての MD 上で実施
show controllers Cable 7/0/0 upstream
　:
show controllers Cable 7/0/15 upstream  <<<< インターフェイスに紐づけられている全てのコントローラー上で実施
show cable card 7/0 us-mac counts all
show cable card 7/0 us-mac counts uepi
show cable card 7/0 us-mac counts frame
show cable card 7/0 us-mac counts ccf
show cable card 7/0 us-mac counts frag
show cable card 7/0 us-mac counts pkts

上記のコマンドにおいて、SNR や Codewords の情報が取得できますが、SNR の低いチャネルや、Bad Codewords の割合が高いチャネルが確認できたら、show cable card <slot>/<port> us-phy channel <CHIP> <CHIP-RCVR> 0 get を追加で定期的に取得する必要があります。

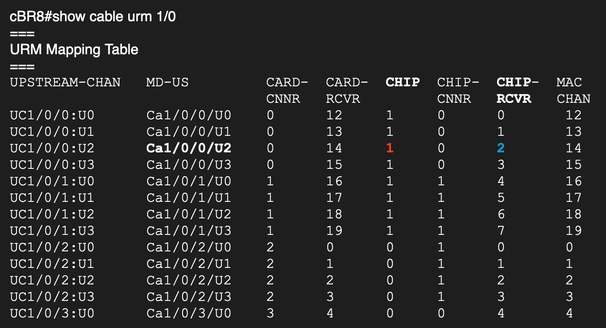

このときオプションとして使用する <CHIP> <CHIP-RCVR> についてはチャネルに紐づく値であり、show cable urm で確認する必要があります。C1/0/0 U2 の場合の <CHIP> <CHIP-RCVR> の確認方法を以下に示します。

show cable urm で確認した <CHIP> <CHIP-RCVR> の値を使用して、以下のようにコマンドを実行します。
なお、get を実行した後に clear も同時に実行する必要があります。

show cable card 1/0 us-phy channel 1 2 0 get
show cable card 1/0 us-phy channel 1 clear

なお、上記のコマンド以外にも追加のログが必要になったり、別の問題が存在している可能性もあります。
