概要

本ドキュメントでは Cisco Software Manager (CSM) の概要について紹介しています。

Cisco Software Manager (CSM) とは推奨 SMU 及び Service Pack (SP) の情報検索、
及び複数の IOS-XR ルータへのインストールを効率的に管理するためのソフトウェアです。

CSM のダウンロード

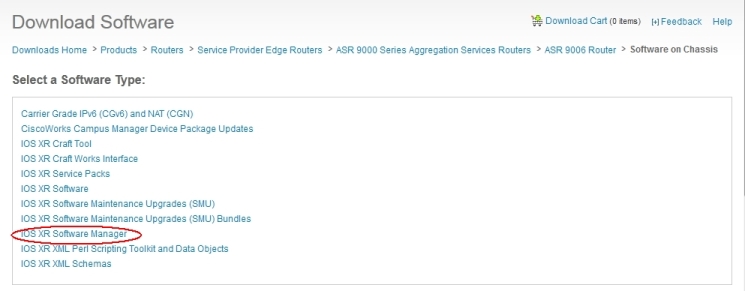

Cisco Download サイトから IOS-XR ルータ (CRS/ASR9K) へ移動
CSM-<version>.zip をダウンロードする (例 CSM-2.0.zip)

CSM のインストール

CSM は Windows/Unix/Mac OS X にてインストール可能となっており、CSM の利用に際しては Java Runtime Environment が必要となります。
インストール方法は OS により異なるため、詳細は上記ファイルを unzip したフォルダにある readme ファイルを参照して下さい。

CSM の初期設定

CSM のインストールが完了後に、CSMを起動し以下の初期設定を実施します。

Repository Directory の設定 (SMUのダウンロード先フォルダの設定)
Polling 設定 (cisco.com へのSMU 情報確認スケジュールの設定)
Email 設定 (Email 通知設定)
Proxy サーバ設定

上記のうち Repository Directory 設定が必須となります。
Repository Directory とは CSM にてダウンロードした SMU のダウンロード先フォルダになります。

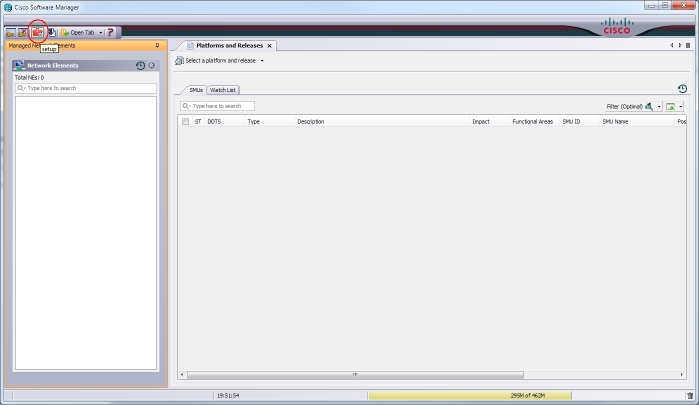

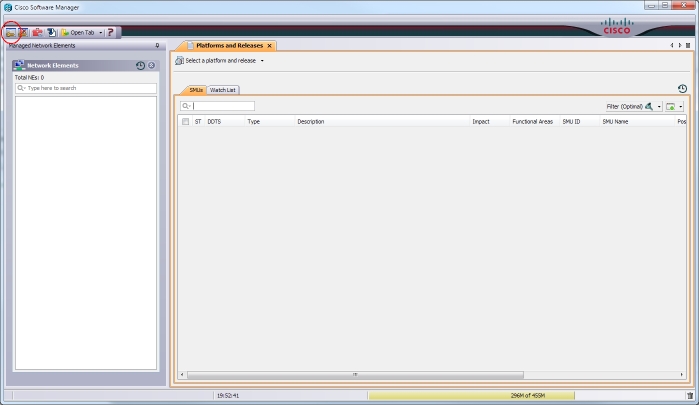

初期設定は以下の「setup」より設定してください。

CSM の機能

ここでは CSM の持つ以下の機能について簡単に紹介します。

SMU/SP 情報の参照
SMU/SP のダウンロード
IOS-XR ルータの管理

SMU/SP 情報の参照

CSM を利用して Platform/Version 指定した SMU/SP 情報を取得することが可能です。

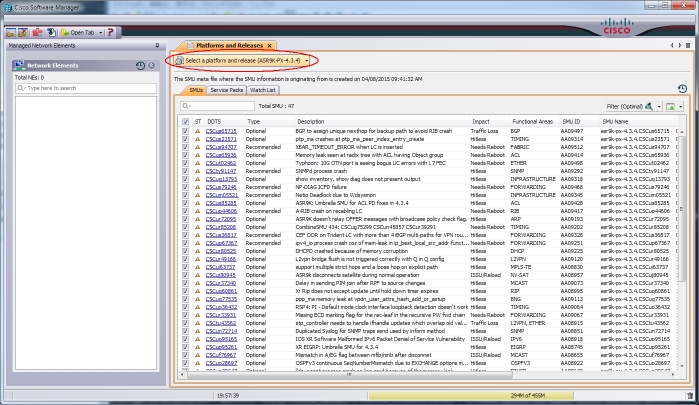

下記「Platforms and Releases」タブの「Select a platform and release」より指定すると SMU/SP 情報の一覧が cisco.com より取得されます。

SMU/SP のダウンロード

CSM を利用して Cisco Download より SMU/SP をダウンロードすることが可能です。

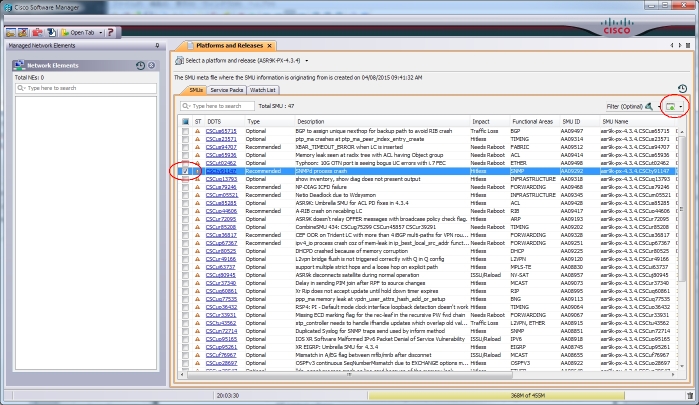

必要な SMU/SP を選択する (チェックボックスを ON)
「Task」ボタンの「Download Selected SMUs」にてダウンロードを行う

ダウンロードされた SMU/SP は初期設定にて指定した Repository Directory に格納されます。

IOS-XR ルータの管理

CSM を利用して複数の IOS-XR ルータの SMU/SP を管理することが可能です。
また複数の IOS-XR ルータは論理的なグループ及びグループに所属するエレメントにより階層的に管理することができます。

ネットワークエレメントグループ (ルータグループ)
ネットワークエレメント (ルータ)

IOS-XR ルータ側の設定

CSM では各 IOS-XR ルータからインストールされている SMU/SP 情報を取得する際に以下の手順にて取得しています。

各 IOS-XR ルータに VTY 経由でログインする (Telnet/SSHv1/SSHv2)
各 IOS-XR ルータにログイン後に XML Agent 経由でインストール情報を収集する

CSM は XML Agent 経由でインストール情報を収集するため、各 IOS-XR ルータでは以下の設定が必要になります。

MGBL PIE をインストールする (SSH の場合は K9SEC PIE もインストールする)
XML TTY Agent 機能を設定する

Router(config)# xml agent tty

(*) XML Agent 機能の詳細は下記 Configuration Guide 及び Command Reference を参照して下さい

CSM の設定: IOS-XR ルータの追加

以下の手順にて CSM により管理する IOS-XR ルータを追加します。

グループの追加 (必要に応じてグループを作成する)
グループ配下への IOS-XR ルータの追加

以下の「Add Network Element」よりグループおよびルータを追加します。

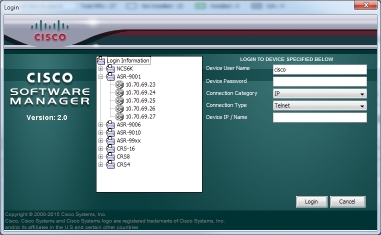

以下の登録画面にて右クリックでグループおよび各 IOS-XR ルータの登録/編集/削除を行うことができます。

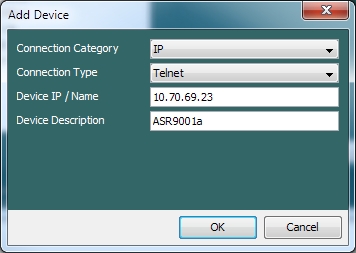

各 IOS-XR ルータを登録する際には各ルータ毎に以下の項目を設定します。

設定項目設定内容

Connectivity Category	IP もしくは Scripted を選択 (*) Scripted の詳細は readme ファイルを参照して下さい
Connection Type	IOS-XR ルータにログインする際のプロトコルを選択 (Telnet/SSHv1/SSHv2)
Device IP/Name	IOS-XR ルータの IP アドレスもしくは DNS 名を設定
Device Description	IOS-XR ルータの管理名を設定

CSM の設定: IOS-XR ルータの接続

CSM から登録された IOS-XR ルータへは下記 2 つを入力して Login ボタンを押すことで接続することができます。

Device User Name (ログインユーザ)
Device Password (ログインパスワード)

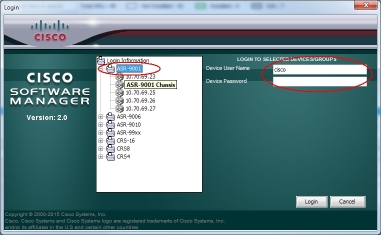

またグループ配下の全 IOS-XR ルータに同じ username/password が設定されている際には、
グループ指定のログインにてグループ配下の全 IOS-XR ルータへ 1 クリックで接続することもできます。

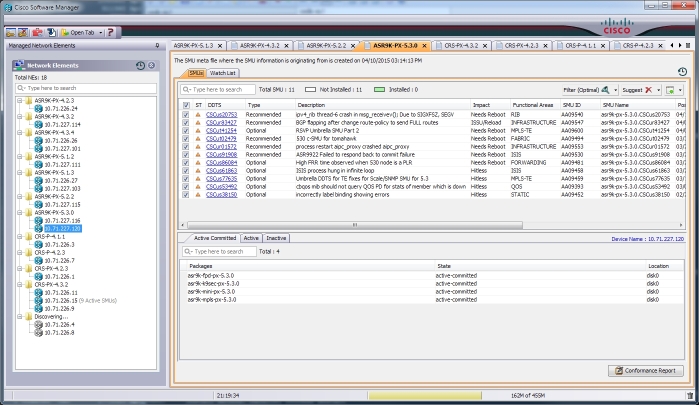

以下のように CSM にて複数の IOS-XR ルータを登録することにより SMU/SP 情報を一元管理を行うことができます。
