NCS5500: Disaster Recovery 方法 - iPXE ブート

taisasak · ‎2019-03-01

はじめに
事前準備
DHCP サーバの設定
iPXE ブートによるインストール方法
参考情報

はじめに

予期せぬトラブルによりルータが起動しなくなった場合やログインパスワードを忘れた場合には、
下記どれかの方法により Disaster Recovery を行う必要があります。

USB ブート
iPXE ブート

本ドキュメントでは、上記 iPXE ブートを使った Disaster Recovery 方法について、
ZTP (Zero Touch Provisioning) を利用した初期 Configuration の自動適用の一例も含めて紹介します。

なお、本ドキュメントの Disaster Recovery 方法は NCS-5000 及び NCS-540 シリーズルータでも共通の方法となっています。

事前準備

MgmtEth インタフェースが Management ネットワークに接続されていること
Management ネットワークからアクセス可能な HTTP サーバ上に ISO イメージ (ncs5500-mini-x-<release>.iso) が配置されていること
Management ネットワーク上に DHCP サーバが設定されている、もしくは DHCP リレーエージェント経由で DHCP サーバにアクセスできること

DHCP サーバの設定

DHCP サーバとして CentOS7 ISC-DHCP を使用した際の設定例となります。

# yum install dhcp
# systemctl enable dhcpd
# systemctl start dhcpd

/etc/dhcp/dhcpd.conf 設定を以下の例のように編集します。

subnet 10.75.49.0 netmask 255.255.255.0 {
    option subnet-mask 255.255.255.0;
    option routers 10.75.49.1;
    deny unknown-clients;
}

host NCS5504-B {
    hardware ethernet <NC55-RP0-MAC-Address>;
    fixed-address 10.75.49.110;
    if exists user-class {
        if substring(option user-class, 0, 4) = "iPXE" {
            # Image request, so give ISO image.
            filename "http://10.75.49.254/IOX652/ncs5500-mini-x-6.5.2.iso";
        } elsif option user-class = "exr-config" or option user-class = "xr-config" {
            # Auto-provision request, so give script or config.
            filename "http://10.75.49.254/IOX/NCS5504-B.cfg";
        }
    }
}

(*) IOS-XR バージョンによっては iPXE ブートによる起動時に Config を取得する際、User Class Information (Option 77) に "exr-config" ではなく "xr-config" を設定する場合があるため、上記例では両方に対応した書式になっています。

DHCP 設定を編集した際は DHCP サービスをリスタートする。

# systemctl restart dhcpd

iPXE ブートによるインストール方法

iPXE シェルの起動

NCS-5500 のコンソールポートに接続する
NCS-5500 の電源をONにする

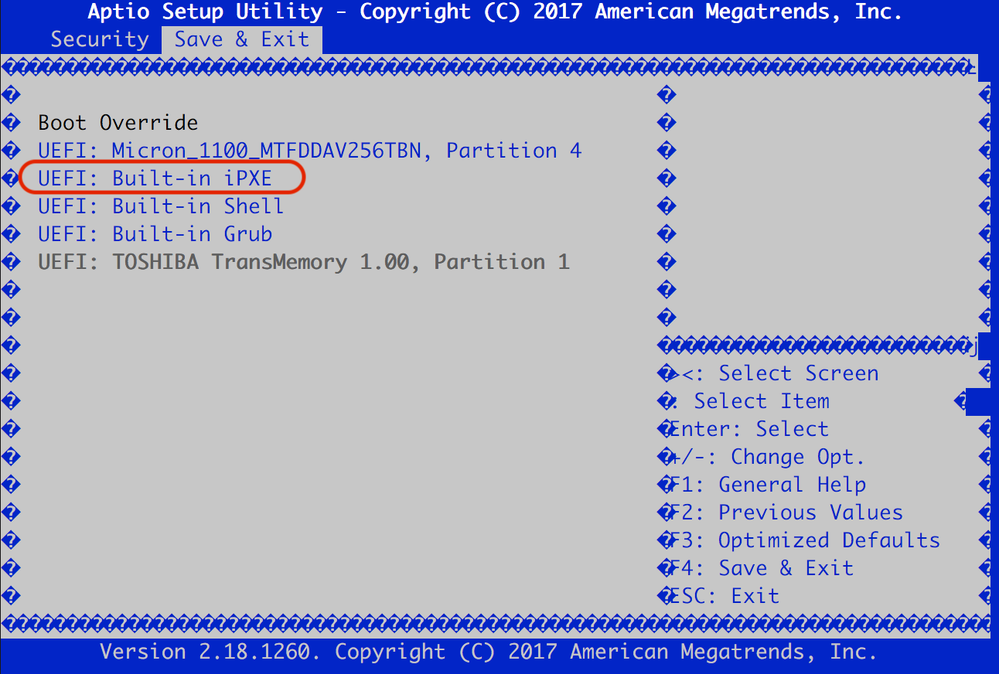

NCS-5500の電源投入後に ESC ボタンを押すことで下記 BIOS メニューが表示されます。
BIOS メニューから iPXE を選択します

また、ルータが起動している場合は、sysadmin VM 上で下記コマンドにより iPXE ブートを実施することができます。

sysadmin-vm:0_RP0# hw-module location all bootmedia network reload

上記の BIOS 経由もしくはコマンドにより iPXE ブートを起動するだけで、下記全ての作業を自動的に実施することができます。

DHCP サーバから IPv4 アドレスを取得
HTTP サーバから ISO ファイルをダウンロード
ダウンロードした ISO ファイルを使って初期インストール
HTTP サーバから Configuration ファイルをダウンロード
ダウンロードした初期 Configuration ファイルを適用
