事象：Anyconnect接続時の証明書警告メッセージについて

[jianzh3]

• はじめに
• 構成例
• 事象の発生原因
• 事象の回避方法
• 参考情報



はじめに

本ドキュメントでは、Anyconnect接続時にCertificate is not identified for this purposeの警告メッセージが出力される事象の発生原因及び回避方法について紹介します。
本ドキュメントでは、ASAv バージョン 9.8(4) と Anyconnect 4.10.05111 を用いて確認、作成しております。

構成例

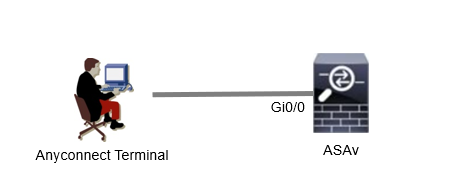

本ドキュメントは、以下の構成で、動作確認例を紹介します。

事象の発生原因

証明書認証に利用されるサーバー証明書に、KU（Key Usage）やEKU（Extended Key Usage）が存在している場合、以下の条件を満たす必要があります。

・KU（Key Usage）が含まれている場合：DigitalSignature と KeyAgreement(OR KeyEncipherment)の属性が必須
・EKU（Extended Key Usage）が含まれている場合：serverAuth もしくは ikeIntermediatenの属性が必須

以下、上記の条件を満たしていない場合の事象の例を紹介します。

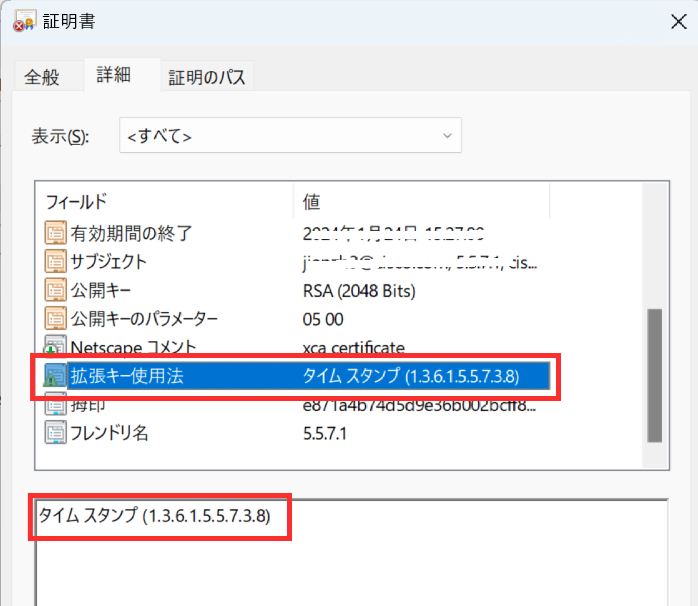

1.　サーバー証明書を作成します。
　　※本ドキュメントは、XCAを利用し、証明書を作成します。

　　・EKU（Extended Key Usage）の利用
　　・EKUにserverAuthやikeIntermediateの属性がない

　　

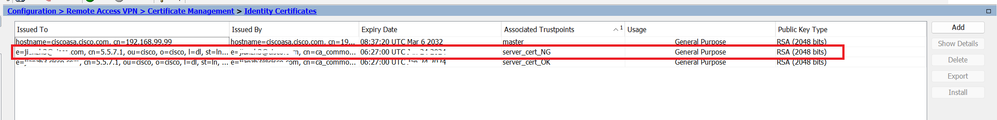

2.　ASDM経由で、サーバー証明書をASAにインポートします。

3.　サーバー証明書をASAのInterfaceに適用します。

ssl trust-point server_cert_NG outside

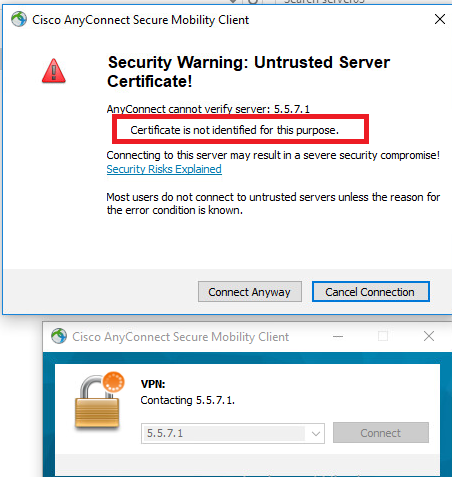

4.　Anyconnect接続を実施すると、警告メッセージが出力されることを確認できます。

5.　DARTファイルに以下のメッセージが出力されることを確認できます。

The certificate did not contain the required Extended Key Usages
Certificate is not identified for this purpose

EKU not found in certificate: 1.3.6.1.5.5.7.3.1
Description: CERTIFICATE_ERROR_VERIFY_ENHKEYUSAGE_FAILED:The certificate did not contain the required Extended Key Usages

事象の回避方法

事象を回避するためには、サーバー証明書にserverAuth もしくは ikeIntermediatenの属性を追加する必要があります。以下ではserverAuth属性を追加する例を紹介します。

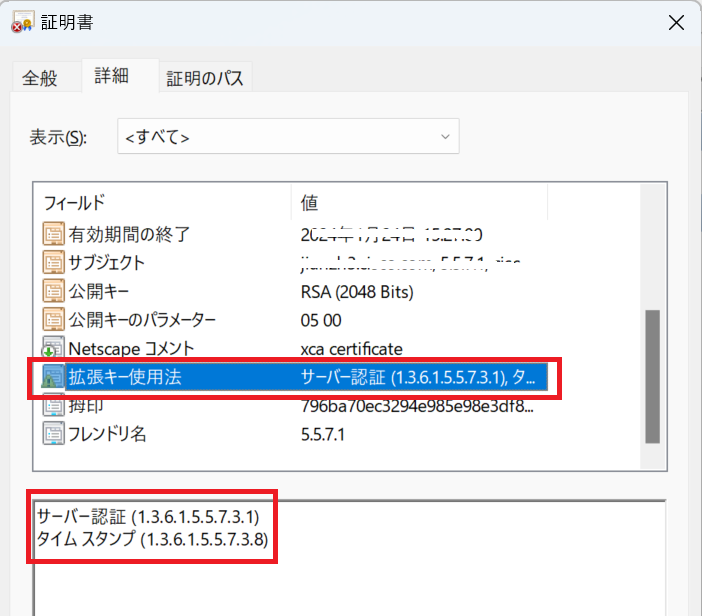

1.　新しいサーバー証明書を作成します。

　　・EKU（Extended Key Usage）の利用
　　・EKUにserverAuthの属性の追加

　　

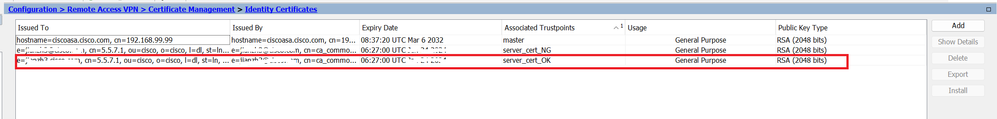

2.　ASDM経由で、サーバー証明書をASAにインポートします。　

3.　サーバー証明書をASAのInterfaceに適用します。

ssl trust-point server_cert_OK outside

4.　Anyconnect接続を実施し、警告メッセージが出力されないことを確認できます。

参考情報

https://www.cisco.com/c/en/us/td/docs/security/vpn_client/anyconnect/anyconnect410/administration/guide/b-anyconnect-admin-guide-4-10/configure_vpn.html
