ASA: ファン、電源、温度の正常性確認方法

[Taisuke Nakamura]

• ASAシステムコンポーネントの状態確認方法
• その他 補足情報
• 参考情報

ASAシステムコンポーネントの状態確認方法

show environment コマンドで 冷却ファンや 電源、温度などの状態を確認できます。 対象コンポーネントの稼働停止や 異常な動作(※)を検知すると、ステータスが Failedや Critical 状態になります。 (※ファン低回転や 電源モジュール故障、異常な高温など)

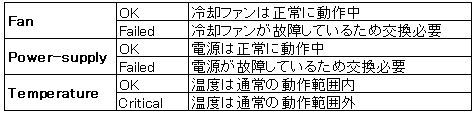

コンポーネントと状態

コマンド実行例

ASA5555# show environment

Cooling Fans:
-----------------------------------

 Chassis Fans:
 --------------------------------
 Cooling Fan 1: 11776 RPM - OK
 Cooling Fan 2: 12032 RPM - OK
 Cooling Fan 3: 11776 RPM - OK

 Power Supplies:
 --------------------------------
 Left Slot (PS0): N/A
 Right Slot (PS1): 10496 RPM - OK

Power Supplies:
-----------------------------------


 Power Input:
 --------------------------------

 Temperature:
 --------------------------------
 Left Slot (PS0): N/A
 Right Slot (PS1): 40 C - OK

 Cooling Fans:
 --------------------------------
 Left Slot (PS0): N/A
 Right Slot (PS1): 10496 RPM - OK

Temperature:
-----------------------------------

 Processors:
 --------------------------------
 Processor 1: 68.0 C - OK

 Chassis:
 --------------------------------
 Ambient 1: 47.0 C - OK (Chassis Back Temperature)

なお、システムがハードウェア異常検知時は、以下のようなAlertレベルのシスログの生成の確認もできます。

  %ASA-1-735002: Cooling Fan 1: Failure Detected
  %ASA-1-735004: Power Supply 1: Failure Detected
  %ASA-1-735007: CPU 0: Temp: 66 C, Critical

その他 補足情報

• show environmentは、旧ASA5500シリーズ(ASA5505やASA5510、5520、5540、5550)ではサポートされません
• show environmentの出力は、show tech内に含まれます (ASAバージョン 9.1(2)以降)

参考情報

Cisco ASA シリーズ コマンド リファレンス、S コマンド - show environment

https://www.cisco.com/c/ja_jp/td/docs/security/asa/asa-command-reference/S/cmdref3/s6.html#pgfId-1507350

ファイアウォール トラブルシューティング
https://community.cisco.com/t5/-/-/ta-p/3161736

Firepower System and FTDトラブルシューティング
https://community.cisco.com/t5/-/-/ta-p/3161733
