はじめに
Intrusion Policy 内の Limit/Threshold/Both 機能を用いる事で、任意 Rule により生成される Intrusion Event の数をコントロールすることが可能です。
本ドキュメントでは、当 Limit/Threshold/Both 機能の設定例と確認方法を紹介します。
本ドキュメントは、Cisco Firepower Management Center for VMWare バージョン 6.4.0、Cisco Firepower Threat Defense Virtual for VMware バージョン 6.4.0を用いて確認、作成しております。

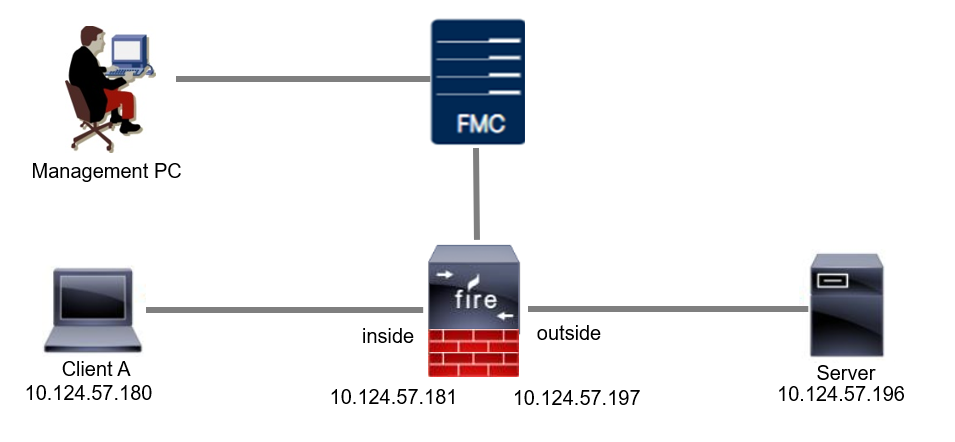

構成例
本ドキュメントは、以下の構成で、動作確認例を紹介します。
設定例
Intrusion Policy のルールに制限（Limit/Threshold/Both）を設定することにより、当該ルールがトリガーされる際に、一定期間内に生成される Intrusion Event の数をコントロールできます。FMC の Policies > Intrusion > Intrusion Policy 箇所で、対象ルールを選択し、"Event Filtering" の "Threshold" 項目で詳細内容を設定できます。以下は SID 408 PROTOCOL-ICMP Echo Reply に対するルール制限の設定例です。
生成される Intrusion Event の数を制限するためのタイプは Limit、Threshold、Both の 3つが存在し、それぞれの違いは以下の通りです。
・Limit：指定された期間内で、対象ルールに対し、生成できる最大の Intrusion Event の数をコントロールする
・Threshold：指定された期間内で、対象ルールがトリガーされた回数は閾値を超えたたびに、1つの Intrusion Event を生成させるようにコントロールする
・Both：指定された期間内で、対象ルールがトリガーされた回数は閾値を超えた場合にのみ、1つの Intrusion Event を生成させるようにコントロールする

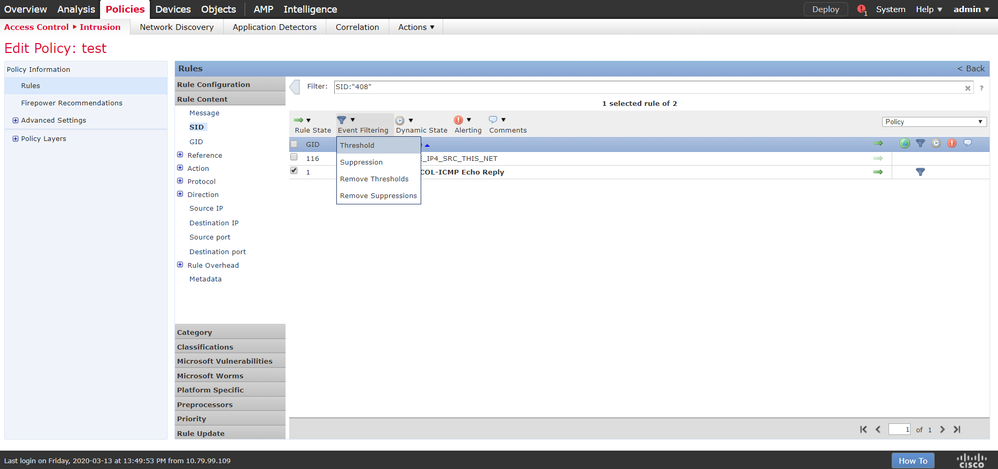

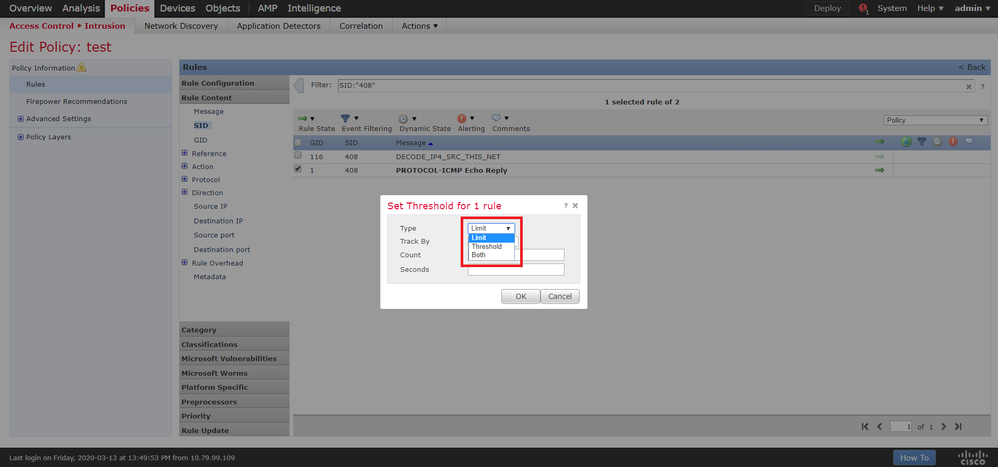

以下は制限のタイプを選択するための画面です。
Intrusion Policy のルールに制限を設定したい場合に、制限のタイプを指定した上で、以下の 3つ のパラメータを設定する必要があります。
・Track By：送信元 IP アドレスまたは宛先 IP アドレスのどちらによって追跡されるかを指定する（Source もしくは Destination を指定できる）
・Count：Intrusion Event の数をコントロールするための閾値を指定する
・Seconds：Intrusion Event の数をコントロールするための期間（秒数）を指定する

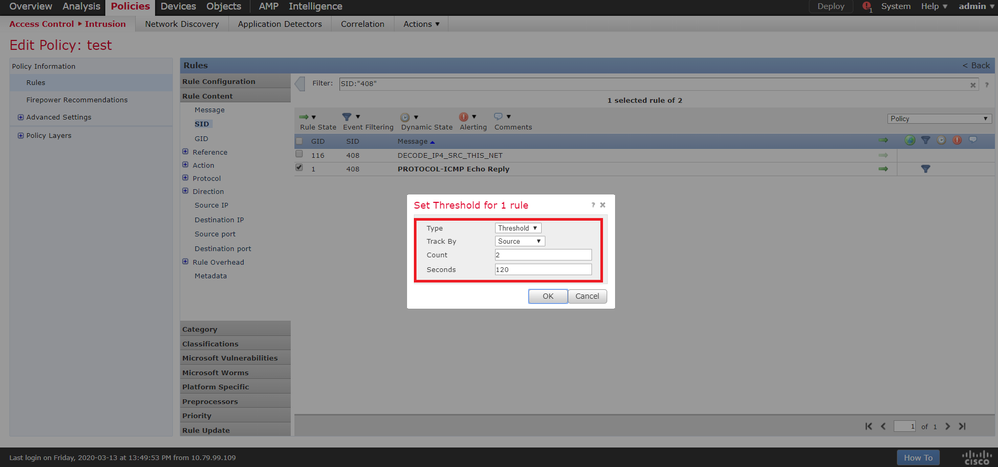

以下はパラメータを設定するための画面です。
制限（Limit/Threshold/Both）と抑制（Suppression）の違い
特定なルール（Signature）がトリガーされた際に、Limit/Threshold/Both 機能と Suppression 機能の両方とも、予め設定された基準に基づいて、実際に生成される Intrusion Event の数へのコントロールを実現できます。両機能の違いは以下の通りです。
・Limit/Threshold/Both：一定期間内に生成される Intrusion Event の数をコントロールします。
・Suppression：Intrusion Event の生成を抑制します。
Intrusion Policy の抑制（Suppression）機能の詳細については、Firepower System: Intrusion PolicyのSuppression機能を用いた Intrusion Event の抑制についてを参照ください。
Limitの動作確認例
特定なルール（Signature）に対して、120 秒以内に最大 2つ の Intrusion Event を生成させたい場合に、「Limit」の設定により実現できます。以下は Intrusion Policy 中の SID 408 PROTOCOL-ICMP Echo Reply によって ICMP パケット検知時に、「Limit」が設定された場合の動作を紹介します。

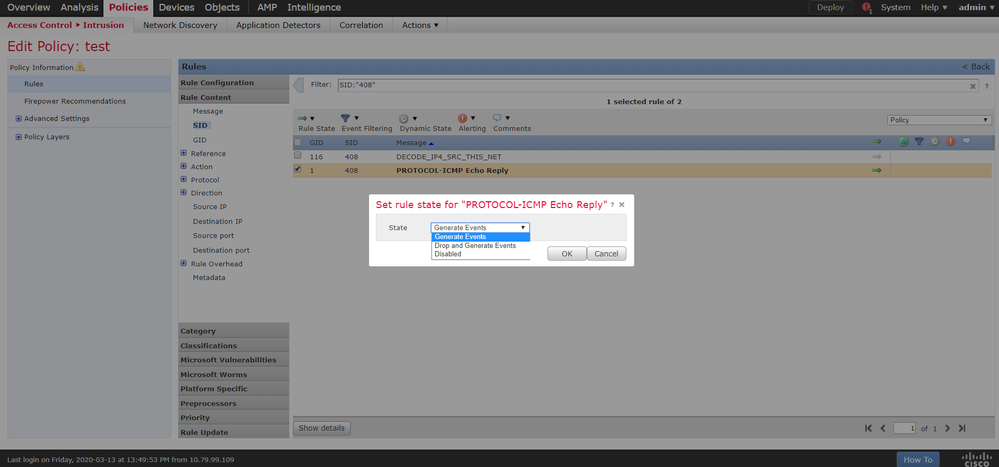

1. 対象ルール SID 408 PROTOCOL-ICMP Echo Reply の Rule State を Generate Events に設定します。

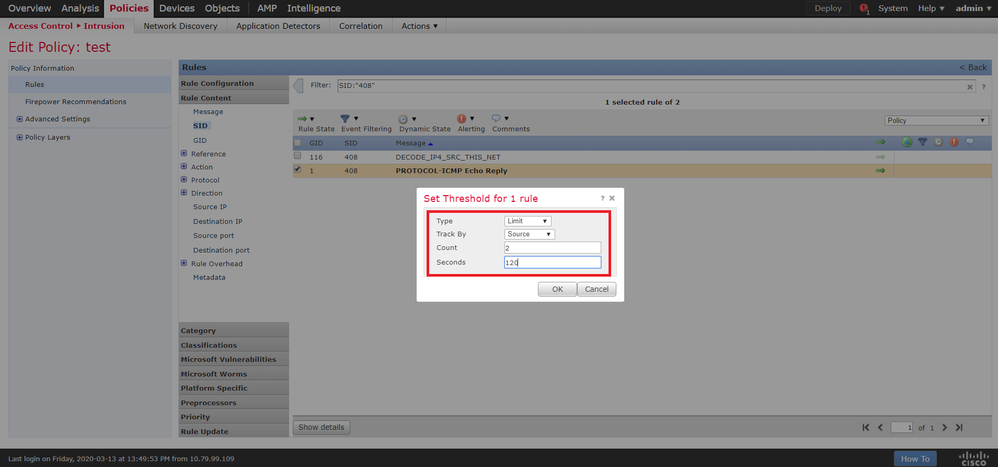

2. 対象ルール（SID 408）に対する制限を以下の通りに設定します。
- Type：Limit
- Track By：Source
- Count：2
- Seconds：120

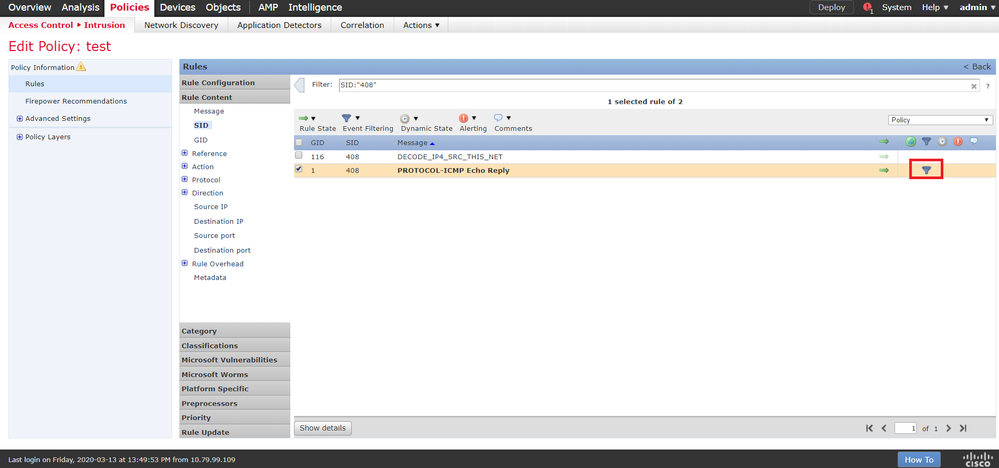

3. 「Limit」を設定された後の SID 408 PROTOCOL-ICMP Echo Reply の行で Event filters のマークを確認できます。

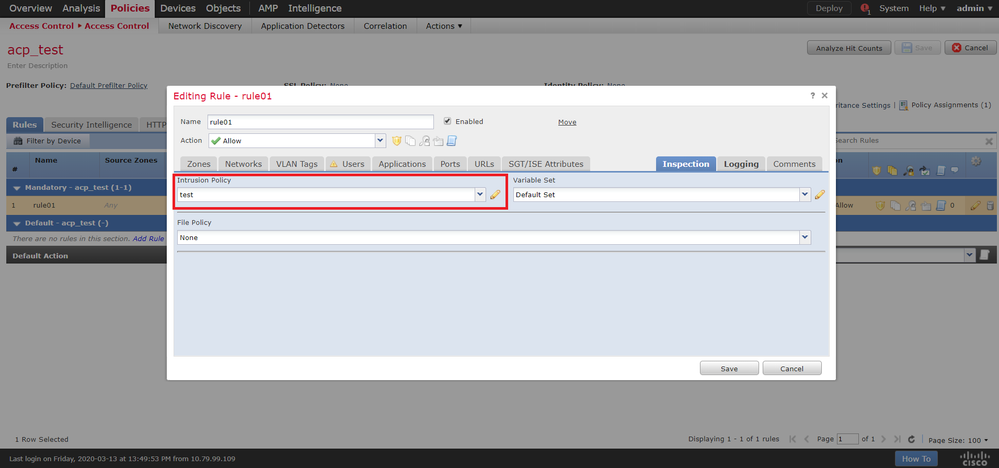

4. Client A -> Server への ICMP トラフィックをヒットするための ACP（Access Control Policy） を作成し、対象 Intrusion Policy を呼び出すように設定します。

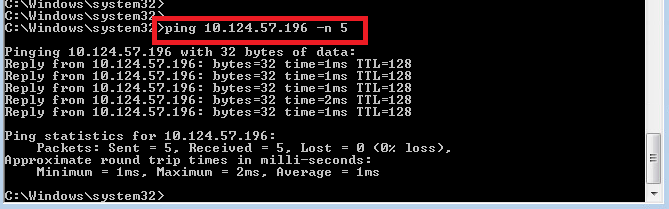

5. Client A -> Server への Ping を連続で 5回 実施します。

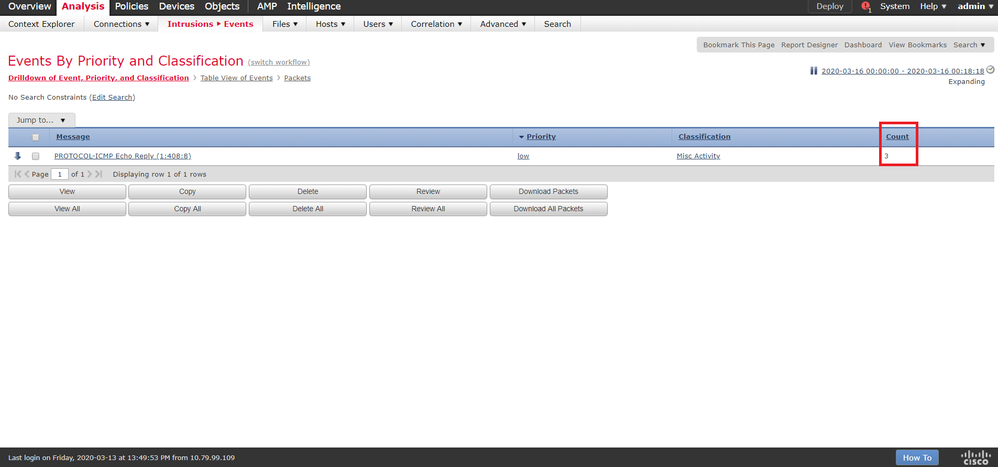

6. FMC の Intrusion Event 画面で、対象ルールに対して 2つ の Intrusion Event しか生成されていないことを確認できます。
Thresholdの動作確認例
特定なルール（Signature）に対して、120 秒以内に対象ルールがトリガーされた回数は 2 を超えたたびに、1つの Intrusion Event を生成させたい場合に、「Threshold」の設定により実現できます。以下は Intrusion Policy 中の SID 408 PROTOCOL-ICMP Echo Reply によって ICMP パケット検知時に、「Threshold」が設定された場合の動作を紹介します。
1. 対象ルール SID 408 PROTOCOL-ICMP Echo Reply の Rule State を Generate Events に設定します。
2. 対象ルール（SID 408）に対する制限を以下の通りに設定します。
- Type：Threshold
- Track By：Source
- Count：2
- Seconds：120
3. 「Threshold」を設定された後の SID 408 PROTOCOL-ICMP Echo Reply の行で Event filters のマークを確認できます。
4. Client A -> Server への ICMP トラフィックをヒットするための ACP（Access Control Policy） を作成し、対象 Intrusion Policy を呼び出すように設定します。
5. Client A -> Server への Ping を連続で 7回 実施します。
6. FMC の Intrusion Event 画面で、対象ルールに対して 3つ の Intrusion Event しか生成されていないことを確認できます。
Bothの動作確認例
特定なルール（Signature）に対して、120 秒以内に対象ルールがトリガーされた回数は 2 を超えた場合にのみ、1つの Intrusion Event を生成させたい場合に、「Both」の設定により実現できます。以下は Intrusion Policy 中の SID 408 PROTOCOL-ICMP Echo Reply によって ICMP パケット検知時に、「Both」が設定された場合の動作を紹介します。
1. 対象ルール SID 408 PROTOCOL-ICMP Echo Reply の Rule State を Generate Events に設定します。

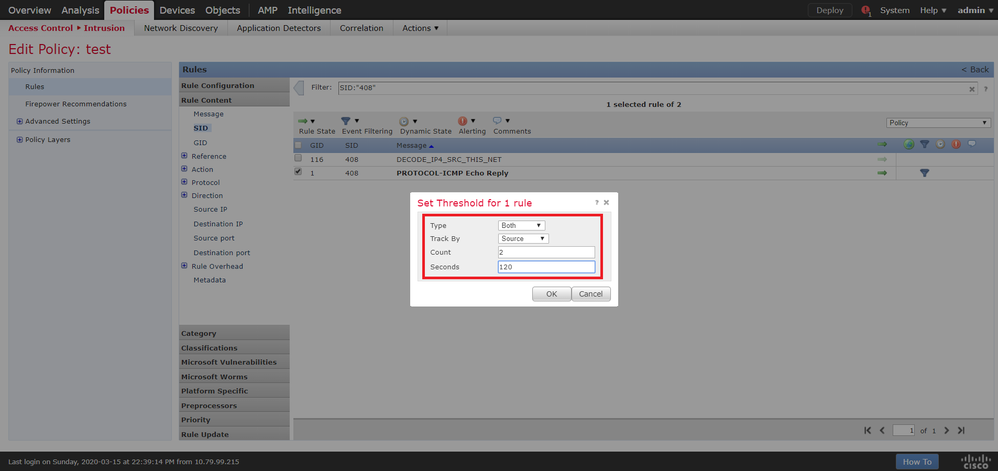

2. 対象ルール（SID 408）に対する制限を以下の通りに設定します。
- Type：Both
- Track By：Source
- Count：2
- Seconds：120
3. 「Both」を設定された後の SID 408 PROTOCOL-ICMP Echo Reply の行で Event filters のマークを確認できます。
4. Client A -> Server への ICMP トラフィックをヒットするための ACP（Access Control Policy） を作成し、対象 Intrusion Policy を呼び出すように設定します。
5. Client A -> Server への Ping を連続で 7回 実施します。

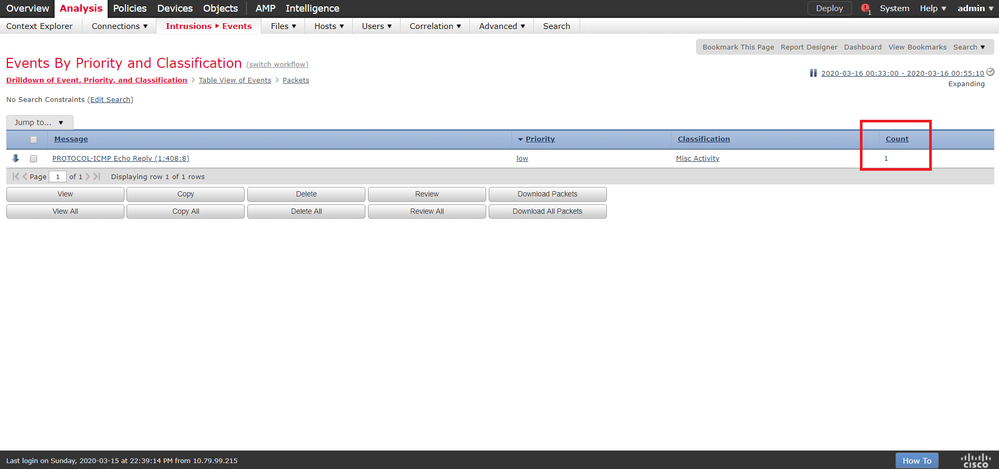

6. FMC の Intrusion Event 画面で、対象ルールに対して 1つ の Intrusion Event しか生成されていないことを確認できます。
