Umbrella: Virtual Appliance の設定方法について

[tkitahar]

• 1. はじめに
• 2. Config Mode
• 3. SSH 接続

※ 2022 年 5 月 30 日現在の情報をもとに作成しています

1. はじめに

本記事では、Virtual Appliance の Config Mode (または Configuration Mode) および SSH 接続による CLI ベースの設定について説明します。

2. Config Mode

新たに Virtual Appliance を導入する場合を例に、Config Mode による設定の流れを説明します。Virtual Appliance のイメージをハイパーバイザーやクラウド環境にデプロイし起動すると、まず最初に DHCP による IP (IPv4) アドレスおよび IPv6 アドレスの取得が試みられます。以下はその時のログ メッセージです。

この時に、もし IP アドレスの取得に失敗すると、以下の画像のようにネットワーク未設定の状態でコンソール画面が表示されます。

以前のバージョンの Virtual Appliance だと、コンソール画面上でネットワークなどの初期設定が可能でしたが、現在のバージョンでは、この後に Config Mode に移行してから、CLI ベースで設定を行う必要があります。

一方、DHCP サーバーから IP アドレスなどを取得できた場合、以下の画像のようにネットワーク設定がコンソール画面に表示されます。

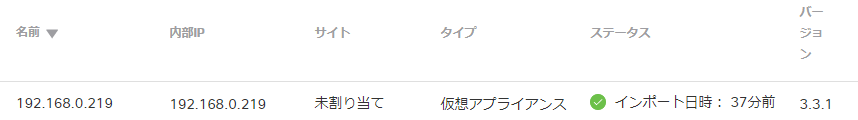

さらに、インターネット上の Umbrella API (api.opendns.com) との間で SSL/TLS (TCP 443) 通信が可能の場合、Virtual Appliance が Umbrella Dashboard の導入 (Deployments) > サイトとActive Directory (Sites and Active Directory) に自動的に登録されます。

なお、登録時の Virtual Appliance の名前には IP アドレスが使われますが、後から変更することが可能です。

一度 Umbrella Dashboard への登録が済むと、後はサイトを適切なものに変更すれば、Virtual Appliance は使用可能となります。通常の場合、パスワードの設定やその他の初期設定を行うために Config Mode に移行します。

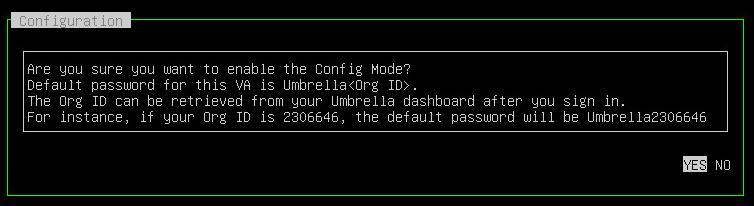

Config Mode への移行の方法は簡単で、まずコンソール画面で Ctrl+B を押します。すると、以下のような警告画面が表示されますので、そのまま YES を選びます。

初期パスワードが求められますので、Umbrella + Org ID (例: Org ID が 2306646 の場合、Umbrella2306646) を入力します。Org ID とは Umbrella Dashboard にログインした時の URL に含まれる 3 ～ 9 桁の数字のことです。

その後、初期パスワードを 1 回、新しいパスワードを 2 回入力します。

なお、設定したパスワードは Config Mode に切り替えるたびに入力が求められます。パスワードを忘れてしまった場合は、Umbrella Dashboard 上の該当の Virtual Appliance エントリーの右端にある鍵マークをクリックすることでパスワードをリセットできます。

パスワードの変更が完了すると、Linux/UNIX ライクのシェルが起動します。ただし、使用できるコマンドの種類は限られています (help コマンドで確認可能)。

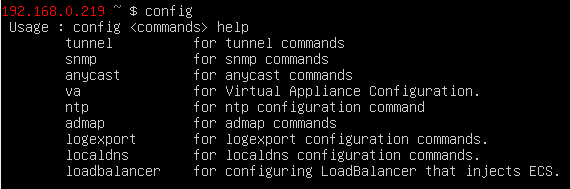

ほとんどのコマンドはトラブルシューティング用のものですが、このうちの config コマンドは、Umbrella の設定のために用意されたものです。config コマンドを引数をつけずに実行すると、使用できる第一引数の一覧を確認できます。

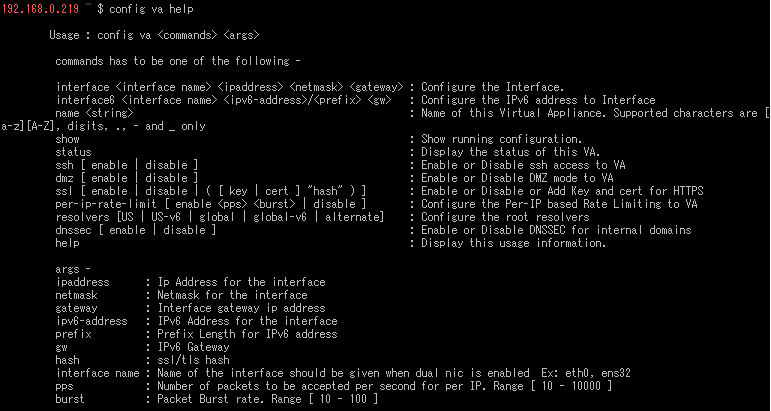

第二引数以降は help 引数を使うことでさらに掘り下げて確認することが可能です。

※ 表示する行が多くなりすぎて一部の情報が消えてしまう場合、代わりに後述する SSH の方法を使ってください

特に初期設定の際に用いるコマンドの例について以下に抜粋しています。

Virtual Appliance の名前の設定	config va name XXXX
IP アドレス、ネットマスク、デフォルトゲートウェイの設定	config va interface 192.168.0.219 255.255.255.0 192.168.0.1 ※ 複数インターフェースがある場合は、interface の後に該当のインターフェース名を入れる
インターフェース名の確認	config va show
内部 DNS サーバーの設定	config localdns add 192.168.0.1

詳細については以下の公開文書を参照してください。

Configure Virtual Appliances

https://docs.umbrella.com/deployment-umbrella/docs/5-configuring-the-vas

3. SSH 接続

Microsoft Azure などのクラウド環境に Virtual Appliance を設置するなど、環境によってはコンソール画面が使えない場合があります。そういった時のために、Virtual Appliance には SSH 機能 (アカウント名は vmadmin、パスワードは前項参照) が用意されています。

ただし、SSH はデフォルトで有効化されておらず、以下のコマンドで明示的に有効にする必要があります。

なお、クラウド環境の場合、Virtual Appliance のデプロイの過程でパスワードの指定を行いますが、その際に SSH が自動的に有効になります。
