Umbrella: Virtual Appliance の Dual-NIC サポートについて

[tkitahar]

• 1. はじめに
• 2. Dual-NIC 構成とは
• 3. 設定方法

※2022 年 6 月 16 日現在の情報をもとに作成しています

1. はじめに

本記事では、Virtual Appliance の Dual-NIC 構成の概要と設定方法について解説します。

2. Dual-NIC 構成とは

Virtual Appliance の Dual-NIC 構成を使うと、内部通信用の NIC (Network Interface Card) と外部通信用の NIC を分けることが可能です。ネットワーク構成にもよりますが、Dual-NIC 構成は DMZ (DeMilitarized Zone : 非武装地帯) に Virtual Appliance を設置する際などの有用な手段となりえます。

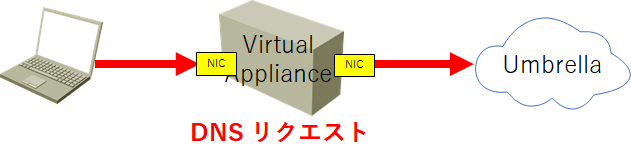

具体的には、ユーザーから送られてくる DNS リクエスト (および内部 DNS サーバーへ送る DNS リクエスト) と、Umbrella の DNS サーバー (208.67.222.222/208.67.220.220) へ送る DNS リクエストを、それぞれ別の NIC で分けることができます。

また、これに伴い、Umbrella API サーバーへの管理通信や Umbrella の DNS サーバーへの動作確認用通信も外部通信用の NIC が使われます。

なお、現在のところ、Dual-NIC 構成には以下のような制約があります。

• Hyper-V または VMware 環境でのみサポート
• NIC を 3 つ以上使う構成はサポートされていない
• IPv6 アドレスは設定できない
• NIC には同じドライバーの種類を使うこと

3. 設定方法

Dual-NIC 構成の設定は、コンソール画面の Config Mode または SSH 接続により CLI ベースで行います。それぞれの利用方法はこちらの記事を参照してください。

まず、以下のコマンドで現在のネットワーク設定を確認します。

config va show

出力結果の中に「Primary Adapter」のみがあり、「Secondary Adapter」がない場合は、Virtual Appliance に NIC が 2 つ用意されていないことになりますので、一度 Virtual Appliance をシャットダウンしてから、仮想環境の管理画面で Virtual Appliance に NIC を追加してください。

※ Virtual Appliance の新規構築の段階で Dual-NIC 構成をしたい場合は、最初に電源を入れる前に NIC を 2 つ用意しておいてください

一方で、出力結果の中に「Secondary Adapter」がある場合、もし、2 つ目の NIC が繋がっているネットワーク環境に DHCP サーバーがあれば、自動的に IP アドレスなどがアサインされます。DHCP サーバーがなければ、以下のコマンドにて手動でネットワークの設定を行います。

config va interface <インターフェース名> <IP アドレス> <ネットマスク> <ゲートウェイ>

(例) config va interface ens34 192.168.0.2 255.255.255.0 192.168.0.1

※ シングル構成とは異なり、必ず <インターフェース名> を指定する必要があります。インターフェース名が不明な場合は、再度 config va show コマンドで確認してください

設定が問題なく行われると、以下のメッセージが出力されます。

Secondary interface is configured to VA

最後に、以下のコマンドで Dual-NIC 構成を有効にします。

config va dmz enable

設定が問題なく行われると、現在 DMZ モードが有効との表示がなされ、Dual-NIC 構成が有効になっていることが分かります。

Please make sure the external IP is configured on the secondary interface.
DMZ Mode is Enabled

また、この状態でコンソール画面にも同様の表示を確認できます。

※ VIrtual Appliance に複数の NIC を用意した場合、コンソール画面内のネットワーク情報 (IP アドレスなど) の欄が正しく表示されない場合があります。正しいネットワーク情報を知るには、代わりに config va show コマンドを実行してください

もし、Dual-NIC 構成を無効にしたい場合は、以下のコマンドを実行します。

config va dmz disable

設定が問題なく行われると、Dual-NIC 構成が無効化されます。

DMZ Mode is Disabled

コンソール画面も Normal に切り替わります。
