ACE で FTP 通信を負荷分散する場合、inspect ftp の設定を policy-map に設定するだけで実現可能です。

# 構成



# ACE 設定

ACE20/Admin#    sh run

Generating    configuration....

hostname    ACE20

boot system    image:c6ace-t1k9-mz.A2_3_1.bin

access-list    all line 8 extended permit ip any any

rserver host    sv1

  ip address 192.168.72.11

  inservice

rserver host    sv2

  ip address 192.168.72.12

  inservice

serverfarm    host sf

  rserver sv1

    inservice

  rserver sv2

    inservice

class-map    match-all vip-ftp

  2 match virtual-address 192.168.71.100 tcp    eq ftp

policy-map    type loadbalance first-match lb

  class class-default

    serverfarm sf

policy-map    multi-match client-vips

  class vip-ftp

    loadbalance vip inservice

    loadbalance policy lb

    loadbalance vip icmp-reply

    inspect ftp

access-group    input all

interface    vlan 771

  ip address 192.168.71.250 255.255.255.0

  service-policy input client-vips

  no shutdown

interface    vlan 772

  ip address 192.168.72.250 255.255.255.0

  no shutdown

設定自体は簡単なのですが、この 1 行があるとないとでは動作が大きく異なります。

以下、設定の有無でどのように違うのかを見ていきます。

## inspect ftp なし

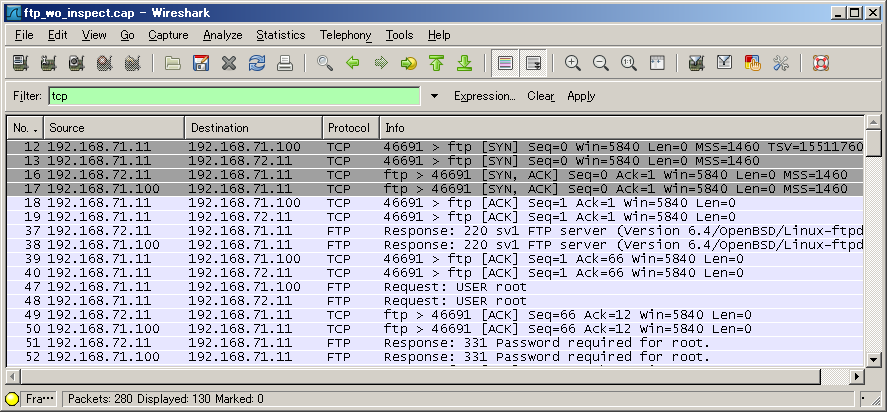

#  control connection



# data  connection (active mode)



# client log

ftp> get tempfile

local:    tempfile remote: tempfile

200 PORT    command successful.

425 Can't    build data connection: Connection refused.

ftp>

# data  connection (passive mode)



# client log

ftp> passive

Passive mode    on.

ftp> get tempfile

local:    tempfile remote: tempfile

227 Entering    Passive Mode (192,168,72,11,215,196)

ftp: connect:    Network is unreachable

ftp>

inspect ftp の設定を行わずに ftp command を実行しても、control connection を張ることは可能です。

しかし、file を download しようとすると、active/passive mode どちらを使用しても、error が発生し download に失敗してしまいます。 (active/passive mode については、FTP: active mode と passive mode について をご参照ください。)

ただし、error の内容と、capture の結果が active/passive mode で異なります。

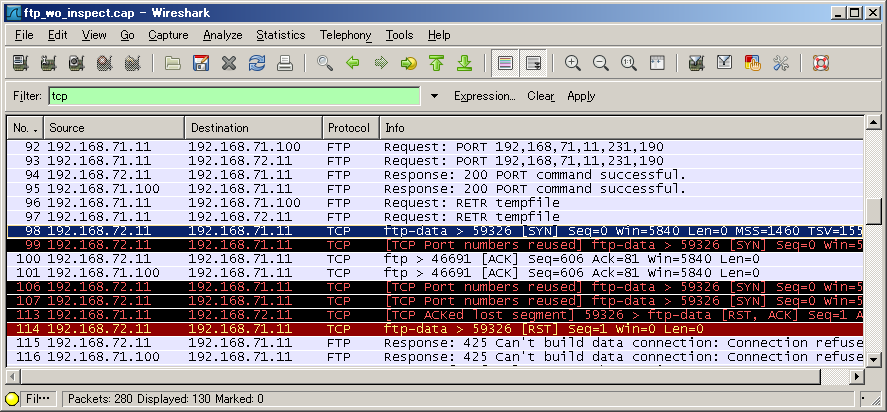

active mode の場合、capture から syn/ack がなく RST されている (98行目 - 114行目) ことが確認できます。

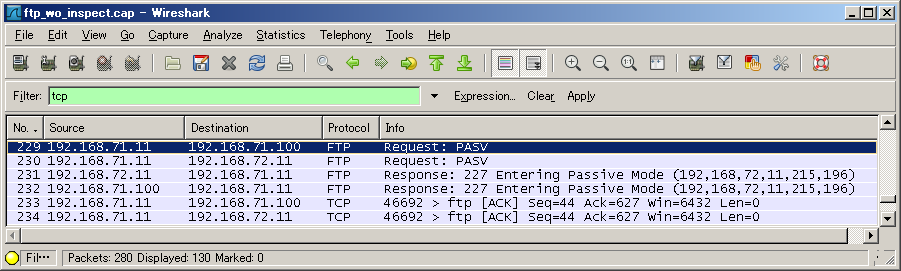

passive mode の場合、syn packet すら送信されていません。

active mode が正常に動作しないのは、server から client に対して直接 data connection を張ろうとしているためです。 client は server から直接 syn packet を受信しても、routing table に server の network 情報がないため、server に syn/ack を返すことができません。 そのため、正常に connection を張れず、download に失敗しています。

passive mode が正常に動作しないのは、232 行目の 227 response の address に server の address が入っているためです。 active mode 同様、client の routing table に server の network 情報がないため、syn を送信できませんでした。

client:/# netstat -rn

Kernel IP    routing table

Destination     Gateway         Genmask         Flags   MSS Window  irtt Iface

192.168.71.0    0.0.0.0         255.255.255.0   U         0 0          0 eth1

!___ 192.168.71.0/24 network しか知らない。

client:/#

つまり、ftp data  connection を張る場合、loadbalancer において

- server から張られる data-connection の src address を vip address に変換

- 227      response 中の、server address を vip address に変換

という処理が必要になりますが、inspect ftp command を設定するだけで、data  connection を監視し、この両方の処理を行ってくれます。

ftp inspection は ACE: Hardware architecture から見た L3/L4  と L7 の違い にも記載されているように、Xscale が処理を担当しています。

## inspect ftp あり

#  control connection

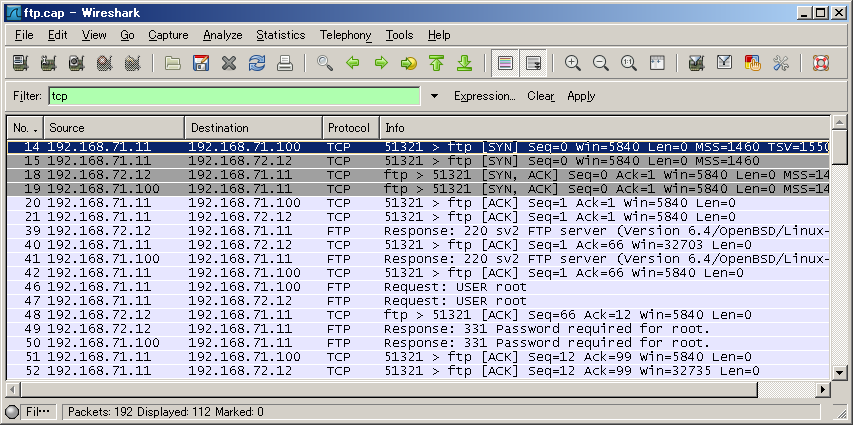

control connection は inspect ftp  command の有無にかかわらず動作するため、inspect ftp command がない場合と同様の capture 結果となります。

# data  connection (active mode)

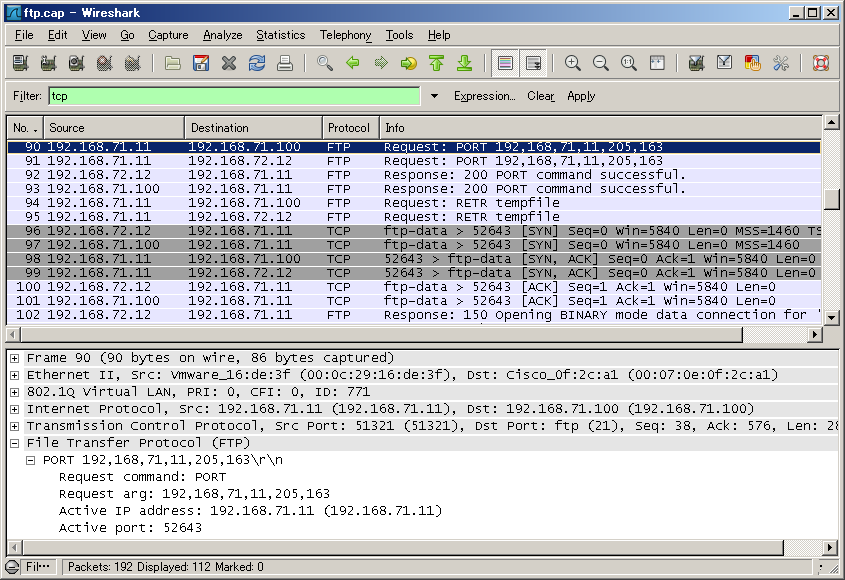

96 行目では、server(192.168.72.12) であった src address が 97 行目で vip address(192.168.71.100) に変換されています。

# data  connection (passive mode)

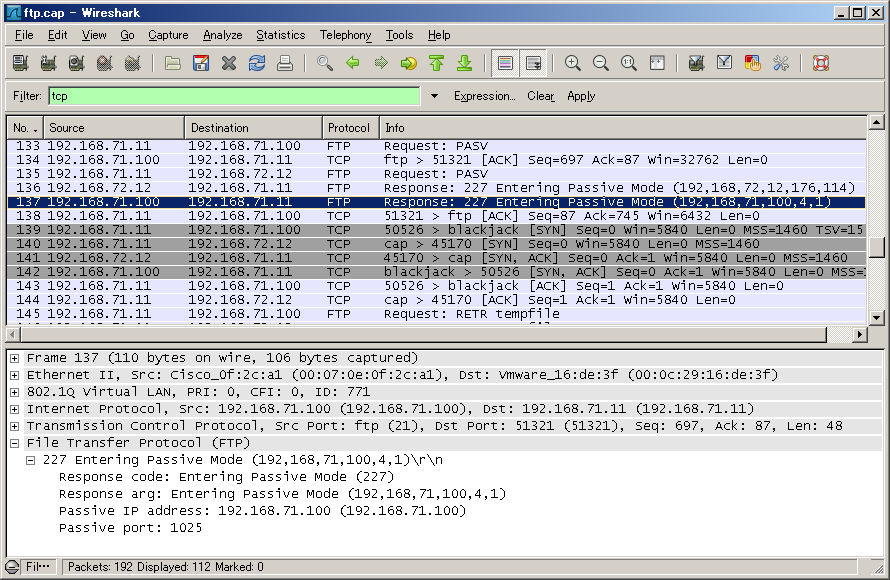

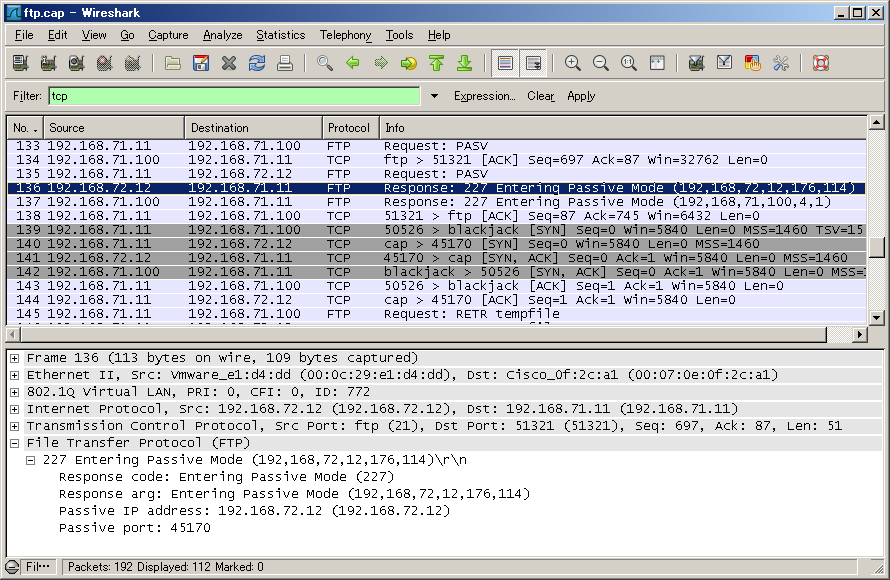

136 行目の response arg では 192,168,72,12 であったものが 137 行目の response arg で 192,168,71,100 に変換されています。
