ACI 6.0(2) 以降へのアップグレード時、スイッチイメージに関する注意点

[Natsuki Takeshi]

Cisco ACI ではバージョン 6.0(2) 以降、32bit版 と 64bit版 の2種類のスイッチイメージが提供されています。
本記事では 64bit版 スイッチイメージの提供開始に伴う注意事項についてご紹介します。

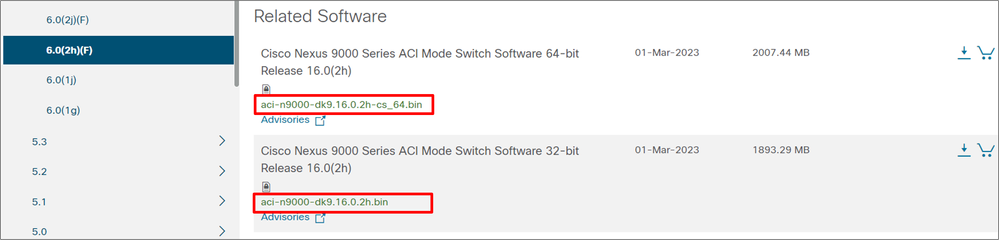

※ 64bit版 スイッチイメージはファイル名の末尾に "-cs_64" という文字が追加されています。

注意点①：32bit版 / 64bit版 のどちらを適用すべきか？について

32bit版 / 64bit版 のどちらをスイッチに適用すべきかは、スイッチのメモリサイズに従って決まります。
APICからスイッチのアップグレードをキックする場合、ユーザが明示的に指定する必要はなく、APICが自動的にチェックを行い適切なイメージファイルを適用します。
従って、APIC上には 32bit版 / 64bit版 の両方のスイッチイメージをアップロードしておく必要があります。

尚、バージョン 6.0(2) と 6.0(3) 以降では以下の通り判別方法が変更されています。

6.0(2) まで：スイッチのPIDに従ってイメージファイルを選択
6.0(3) 以降：スイッチの実際の使用可能なメモリサイズに従ってイメージファイルを選択

※ 6.0(3) 以降にアップグレードを行う際、スイッチの使用可能メモリが 24 GB 以下の場合、32bit版イメージがインストールされます。スイッチの使用可能なメモリが 32GB 以上の場合、まず 32 bit版イメージにアップグレードし、その後 64bit版イメージに再度アップグレードします。

注意点②：スタンドアローンの状態でのバージョンアップを行う場合

スイッチがAPICの管理デバイスに登録されていない状態で 6.0(2) 以降のバージョンへアップグレードを行いたい場合、ユーザが 32bit版 / 64bit版 のどちらを適用するかを選択する必要があります。
注意点① に記載の通り、6.0(2) と 6.0(3) 以降ではイメージの選択方法が異なりますので、ご注意ください。

6.0(2) の場合：
Release Notes に各PIDごとにどちらのスイッチイメージを使用するか記載されていますので、ご参照ください。

Cisco Nexus 9000 ACI-Mode Switches Release Notes, Release 16.0(2)
https://www.cisco.com/c/en/us/td/docs/dcn/aci/apic/6x/release-notes/cisco-aci-nx-os-release-notes-1602.html

6.0(3) 以降の場合：
スイッチのCLIで show system resources コマンド等を使用して実際のメモリサイズを確認し、スイッチの使用可能メモリが 24 GB 以下の場合、32bit版イメージをインストールします。
スイッチの使用可能なメモリが 32GB 以上の場合は、64bit版イメージをインストールします。

注意点③：APIC上への64bit版スイッチイメージのアップロードについて

 64bit版のスイッチイメージをAPIC上にアップロードする前に、APICのバージョンを 6.0(2) 以降のバージョンにアップグレードする必要があります。
6.0(2) より前のバージョンで動作しているAPICに64bit版のスイッチイメージをアップロードした場合、予期せぬトラブルが発生する可能性がありますのでご注意ください。

 参考：
Cisco APIC Installation and ACI Upgrade and Downgrade Guide
https://www.cisco.com/c/en/us/td/docs/dcn/aci/apic/all/apic-installation-aci-upgrade-downgrade/Cisco-APIC-Installation-ACI-Upgrade-Downgrade-Guide/m-aci-upgrade-downgrade-architecture.html?bookSearch=true

Cisco Application Policy Infrastructure Controller Release Notes, Release 6.0(2)
https://www.cisco.com/c/en/us/td/docs/dcn/aci/apic/6x/release-notes/cisco-apic-release-notes-602.html

Cisco Application Policy Infrastructure Controller Release Notes, Release 6.0(3)
https://www.cisco.com/c/en/us/td/docs/dcn/aci/apic/6x/release-notes/cisco-apic-release-notes-603.html
