ACI + F5 Configuration

[DCNhowtoAdmin]

概要

2015年2月時点で、Service Graph でサポートする F5 BIG-IP は以下です。

詳細は ACI Ecosystem Compatibility Matrix をご参照ください。

• LTM Physical
• LTM Virtual

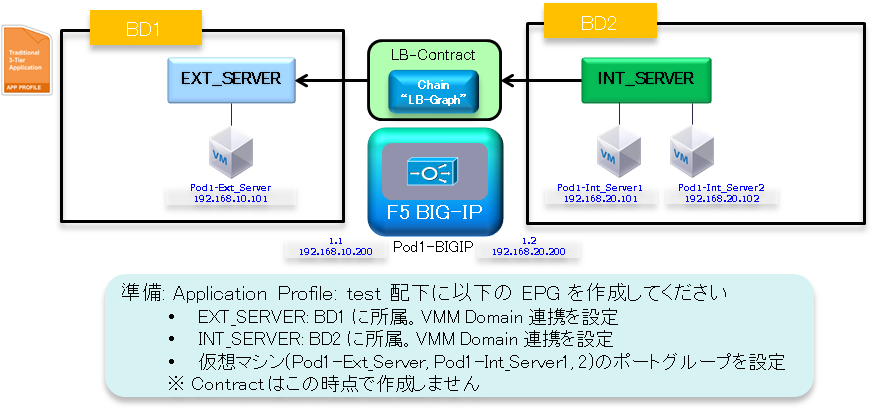

今回は、以下のような構成を作成します。テナントのネットワークの設定, VMware 連携の設定は完了しているものとします。

事前設定の手順は、以下を参照してください。このページは、以下の設定を行った後に実施した場合の GUI 画面を使用しています。

• Interface の設定 (Access Policy)
• Interface の設定 (Domain, AEP)
• テナントの作成
• EPG の設定 (VMware 連携)

Service Graph 設定の流れは以下のようになります。

• BIG-IP の準備(省略。今回は仮想アプライアンス VE を使用します)
• Device Package のアップロード
• L4-L7 Device の作成
• Service Graph Template の作成
• Service Graph Template の適用

Device Package のアップロード

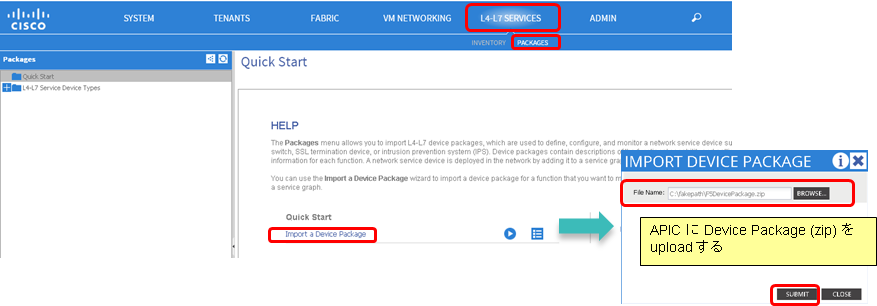

ASA のダウンロードページから Device Package をダウンロードし、APIC にアップロードします。

L4-L7 SERVICES > PACKAGES > Import Device Package

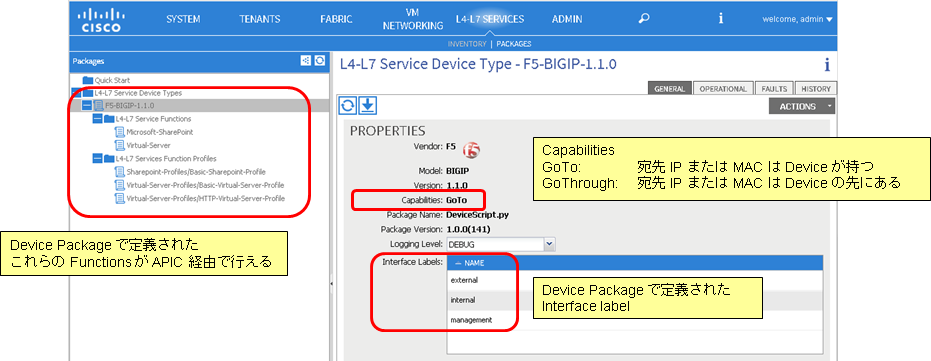

アップロードすると、L4-L7 Service Device Types の所に追加されます。

L4-L7 Device の作成

APIC で、実際に設定が投入される BIG-IP LTM を登録します。

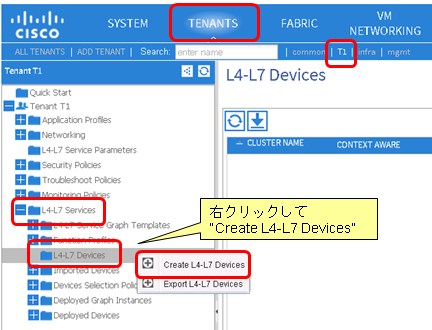

TENANTS > テナントを選択 > L4-L7 Services > L4-L7 Devices を右クリックして Create L4-L7 Devices

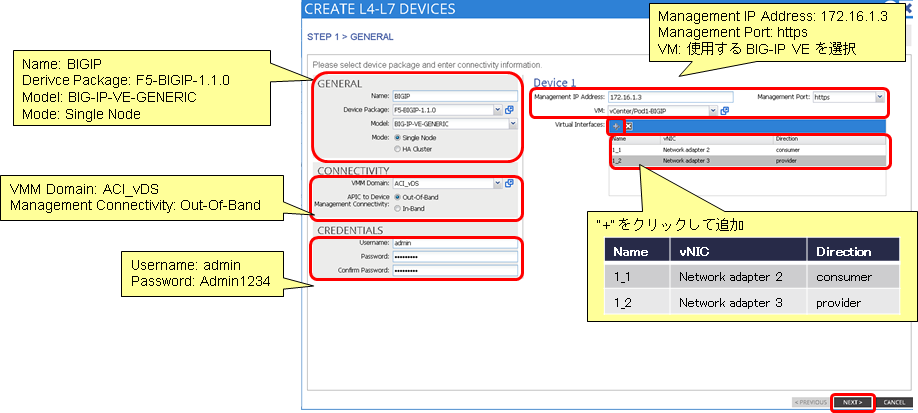

BIG-IP LTM の情報を入力します。今回は、VMM Domain を使用しています

• Device Package, Model, Domain 等を選択
• BIG-IP の Username, password を入力
• BIG-IP の管理 IP アドレス、ポート、仮想マシンの場合は仮想マシンを選択
• どのインターフェースが consumer 側か、provider 側か設定

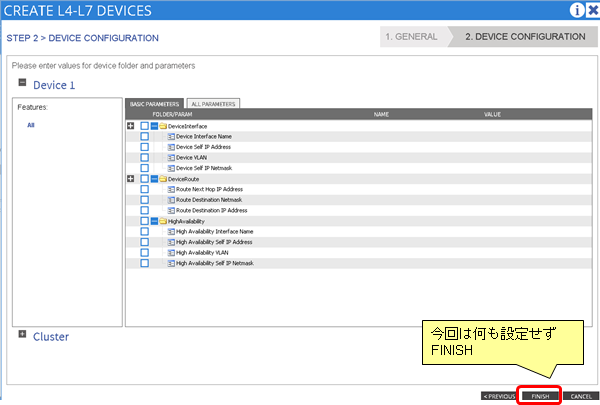

デバイス登録時、BIG-IP に追加したい設定パラメータを入力します。今回は特に設定せず先に進みます。

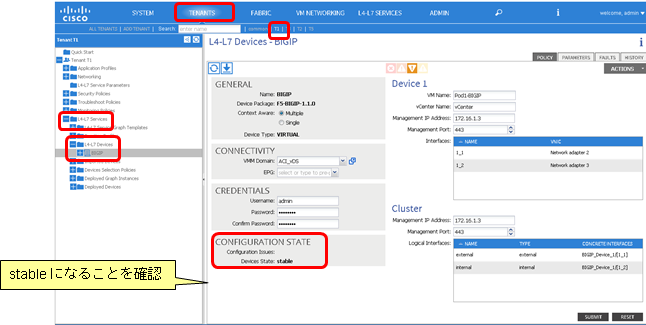

デバイスの Status が Stable になることを確認します。

Service Graph Template の作成

サービスアプライアンスをどう繋げるかの定義となる、Service Graph Template を作成します。

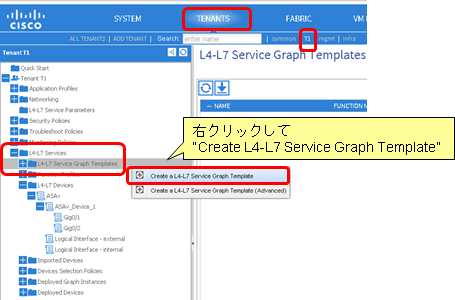

TENANTS > テナントを選択 > L4-L7 Services > L4-L7 Service Graph Templates を右クリックして

Create L4-L7 Service Graph Template を選択

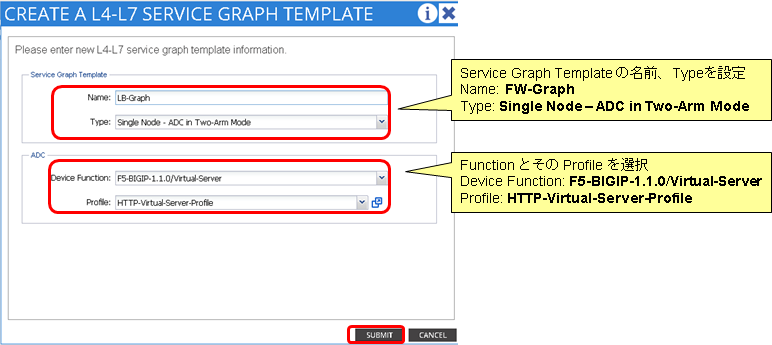

Service Graph の名前を入力し、プルダウンから、Type、Device Function、Profile を選択します。

今回は、Routed Mode の ADC が1つの Service Graph です。

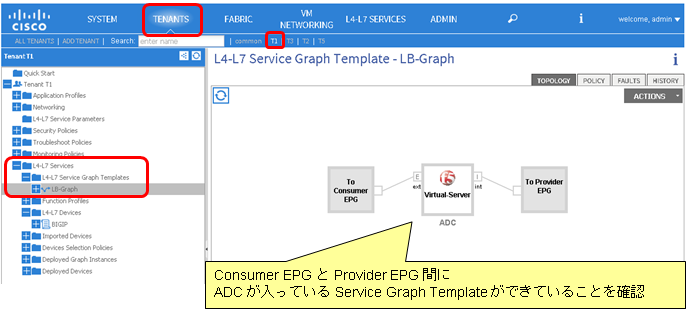

LB-Graph という Service Graph Template が作成されました。

Service Graph Template の適用

作成した Service Graph Template を、Contract に適用します。

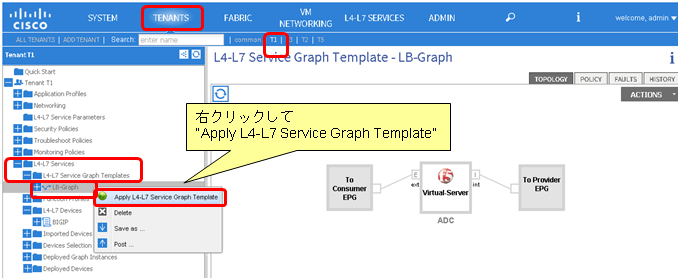

TENANTS > テナントを選択 > L4-L7 Services > L4-L7 Service Graph Templates > LB-Graph を右クリックして

Apply L4-L7 Service Graph Template を選択

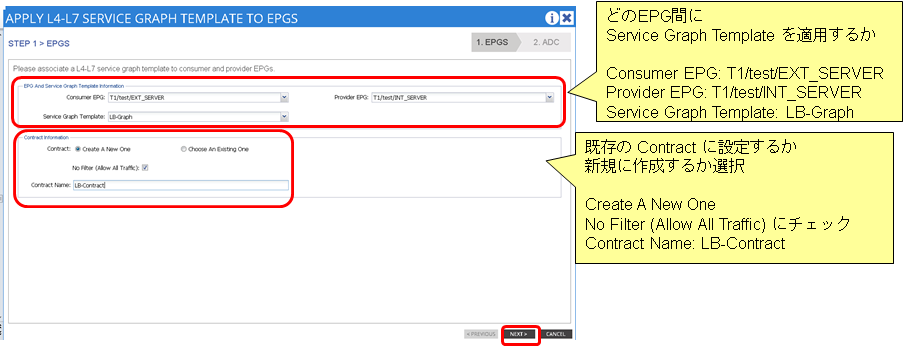

どの EPG 間の Contract に Service Graph を適用するのか選択します。

今回は、新規に全ての通信を許可する Contract を作成し、そこに Service Graph を適用します。

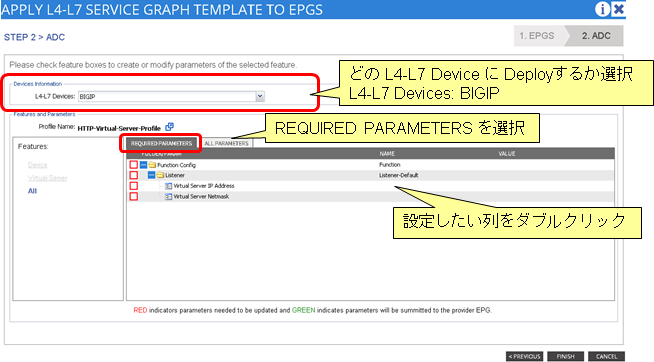

次に、どの L4-L7 Device を使用するかプルダウンから選択し、設定するパラメータを入力します。

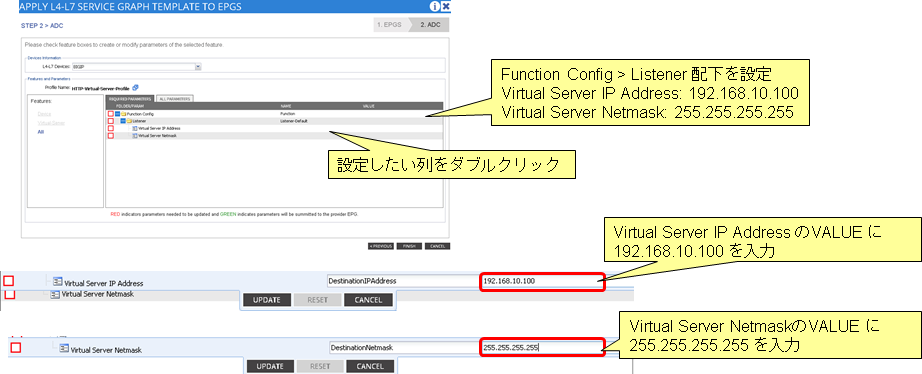

今回は、ロードバランサの VIP を 192.168.10.100 に設定します

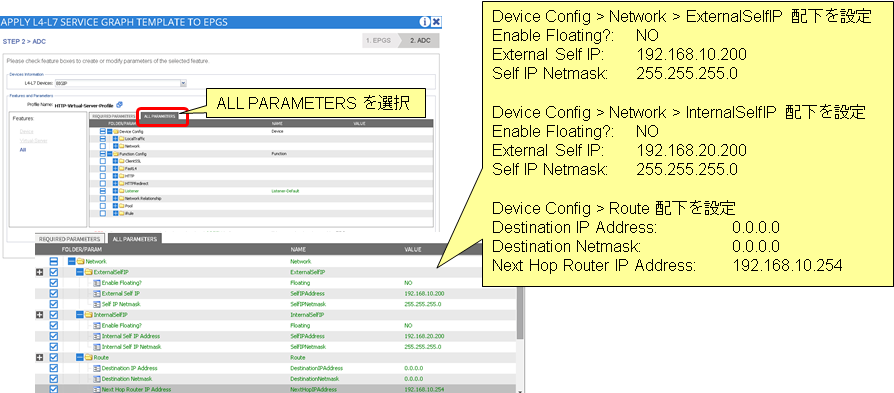

external Interface を 192.168.10.200/24

internal Interface を 192.168.20.200/24 に設定します。

また、この例では Static Route も設定しています。

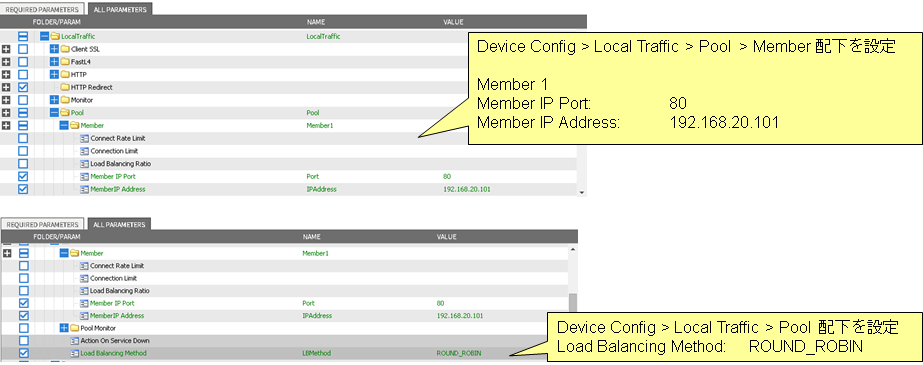

ロードバランシング先のサーバを指定します。(BIG-IP の場合は、Pool に Member として追加する)

また、バランシング方式をラウンドロビンにします。

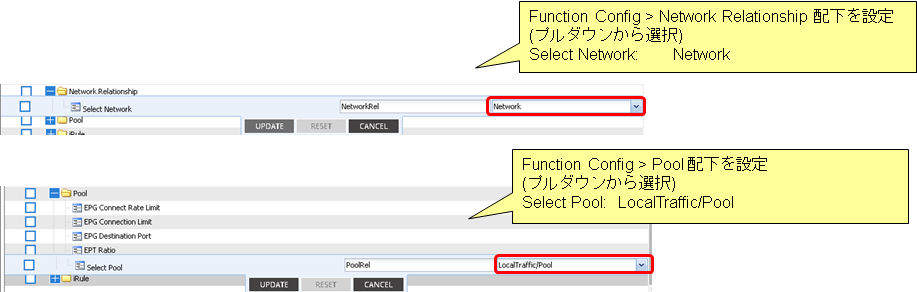

ここまで設定してきた　Device Config > Local Traffic > Network の設定を関連付けます。

同様に、Device Config > Local Traffic > Pool の設定を関連付けます。

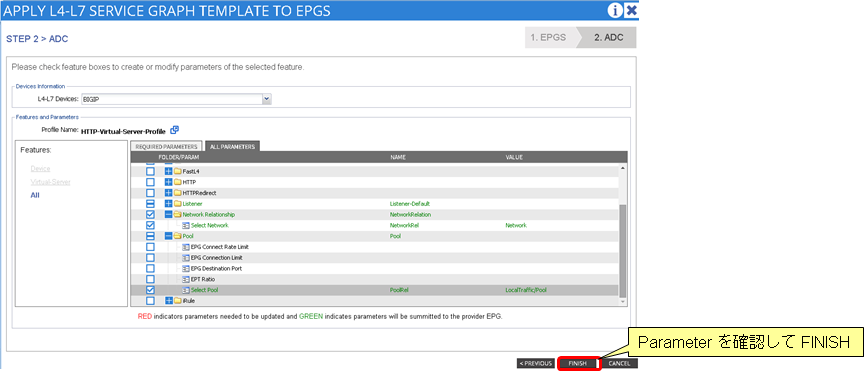

設定項目を確認して FINISH をクリックします。

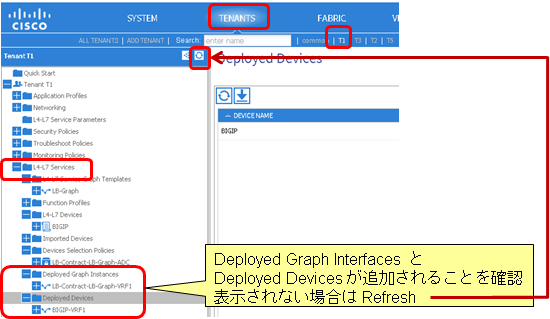

Service Graph の適用が成功すると、 Deployed Graph Instances と Deployed Devices が追加されます。

TENANTS > テナントを選択 > L4-L7 Services > L4-L7 Devices > Deployed Graph Instances および Deployed Devices

確認

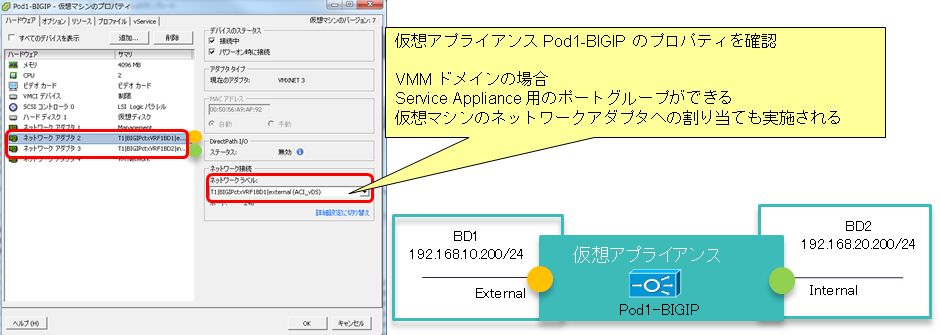

VMM ドメインを使用した場合、Service Graph を Deploy するとサービスアプライアンスを接続するためのポートグループが作成されます。

L4-L7 Devices で登録した情報に基づき、仮想マシンのネットワークアダプタの設定変更も自動で行われます。

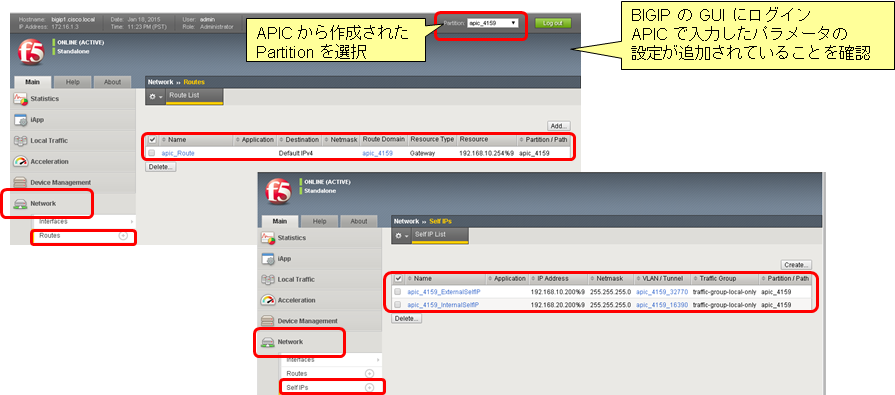

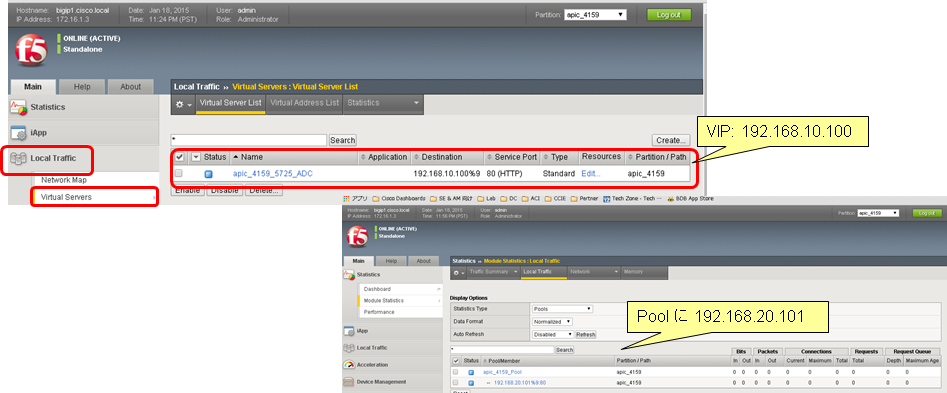

入力したパラメータに基づき、BIG-IP が設定されていることを確認します。

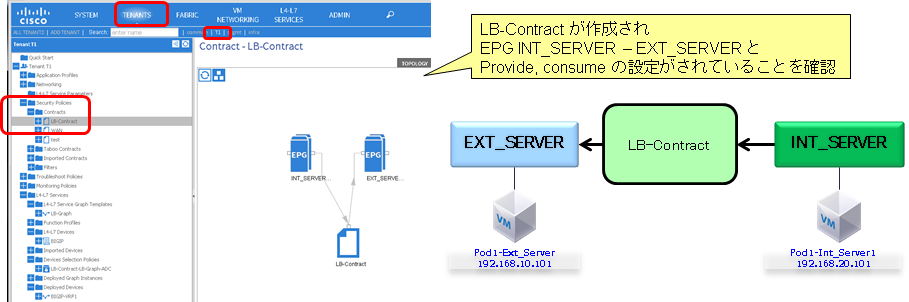

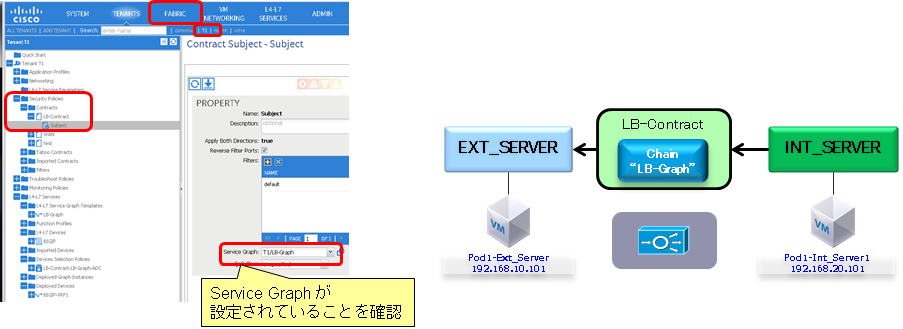

Contract が作成され、Subject に Service Graph が関連付けられてる事を確認します。

TENANTS > テナントを選択 > Security Policies > Contracts > Contract を選択

TENANTS > テナントを選択 > Security Policies > Contracts > Contract を選択 > Subject を選択

ここから、Service Graph の関連付けを外す・再適用可能です。

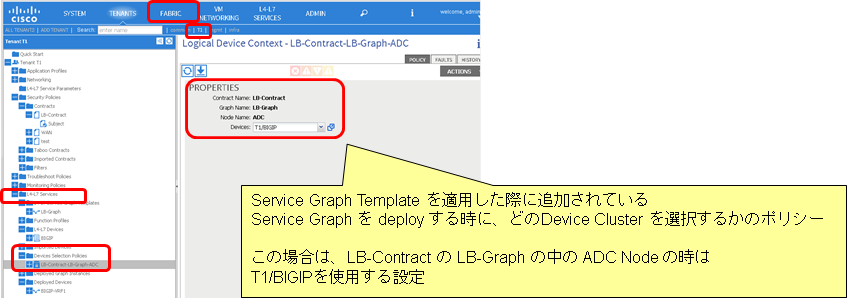

補足: Device Selection Policy

Service Graph Template を Apply した際に、Device Selection Policy が作成されています。

Service Graph を deploy する時に、どのDevice Cluster を選択するかのポリシーです。

TENANTS > テナントを選択 > L4-L7 Services > L4-L7 Devices　> Device Selection Policies

補足: Service Graph 適用後のパラメータの設定・変更

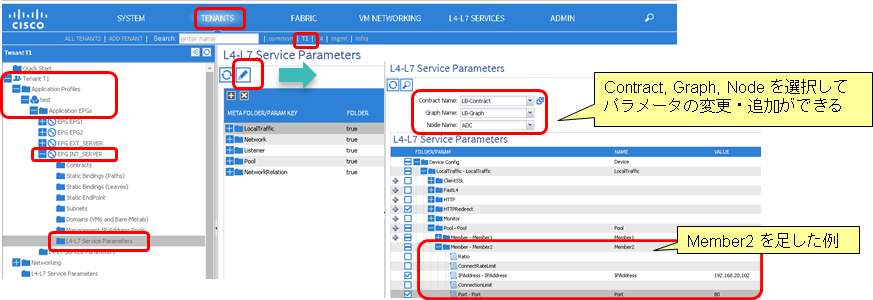

Service Graph を Deploy した後に BIG-IP のパラメータを変更したい場合は、

Provider 側の EPG 配下の L4-L7 Service Parameters から編集可能です。

TENANTS > テナントを選択 > Application Profiles > アプリケーションプロファイルを選択
> Application EPGs > EPG を選択 > L4-L7 Service Parameters
