「Controller has VD cache pinned」の原因でVD再作成が失敗した時の対処方法

[qiuxia]

• ■構成
• ■事象
• ■原因
• ■対処方法1
• ■対処方法2

Cisco 12G SAS Modular Raid Controller配下のRAID0構成のVirtualDrive(以降はVDと略称)を再作成する時に、Controller cache pinned for missing or offline VDというエラーが出て、VD再作成が失敗する場合があります。

本ドキュメントでは、上記エラーの対処方法について紹介します。

■構成

• Cisco 12G SAS Modular Raid Controller
• HDD1本でRAID0構成
• cacheが搭載されている

■事象

HDD障害のため交換作業を行った後、RAID0構成のVDを再作成する際に、以下エラーが出てVDの再作成が失敗した事象です。

 create-virtual-drive operation failed:
 Error: Controller has VD cache pinned

obflログより、以下エラーメッセージも確認できます。

SLOT-HBA:Controller cache pinned for missing or offline VDs:x

■原因

RAID0構成のVDがofflineになった時、コントローラに仮想ディスクのキャッシュデータが残った状態となります。

このキャッシュデータはpinned キャッシュと呼ばれています。

pinnedキャッシュを破棄することで、VDの再作成が可能になります。

■対処方法1

1.Cisco 12G SAS Modular Raid BIOS configuration Utilityに入ります。

参考資料：Cisco 12G SAS Modular Raid BIOS configuration Utilityの使用方法

https://supportforums.cisco.com/t5/-/-/ta-p/3410720

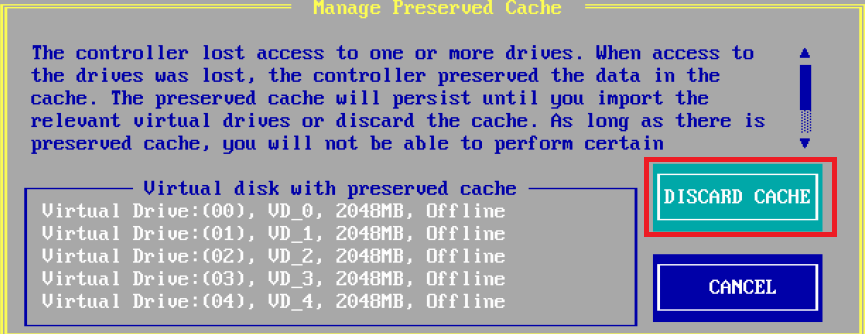

2.［VD Mgmt］＞「Cisco 12G SAS Modular Raid」を選択し、[F2]キーを押し、［Manage Preserved Cache］を選択します。

※［Manage Preserved Cache］はpinnedキャッシュが保持されている場合に選択可能です。画面上は現在グレーアウトになっています。

3.［Discard Cache］を選択し、pinnedキャッシュを破棄します。

4.VDの再作成を実施します。

■対処方法2

1.Storcliコマンドラインに入ります。preserved cacheを持っているVDを確認します。

コマンド実施例：
#/opt/MegaRAID/storcli/storcli64 /c0 show preservedcache
Controller = 0
Status = Success
Description = None
-----------
VD State
-----------
1 Missing  　　←VD1にpinnedキャッシュが保持されていると意味しています。

2.以下コマンドでpreserved cacheを削除します。

コマンド実施例：
#/opt/MegaRAID/storcli/storcli64 /c0 /v1 delete preservedcache
Controller = 0
Status = Success
Description = Virtual Drive preserved Cache Data Cleared.

3.VDの再作成を実施します。
