はじめに

このドキュメントは ESXi への DCNM の OVF デプロイ手順を説明します。(ISOによる展開も可能ですが本ドキュメントの対象外です。)

なお、DCNM には以下のモードがありますが OVA の展開まではモードを問わず同一で展開可能です。

- LAN Fabric
- Classic LAN
- Media Controller
- SAN Only

OVF デプロイ後のインストール方法については DCNM インストール方法 を参照してください。

前提条件

DCNM version 11.3(1)
VMware vCenter ver 6.7.0 / ESXi ver 6.7.0 ※6.0 以上が必須

ESXi ネットワーク設定

DCNM をデプロイする ESXi 上に予め3つのネットワークを作成する

  1. DCNM への GUI/SSH アクセス用 (ESXi の管理用ネットワークと同一でも可)

  2. DCNM の管理対象デバイスが接続するマネージメントネットワーク

  3. DCNM の管理対象デバイスの inband ネットワーク

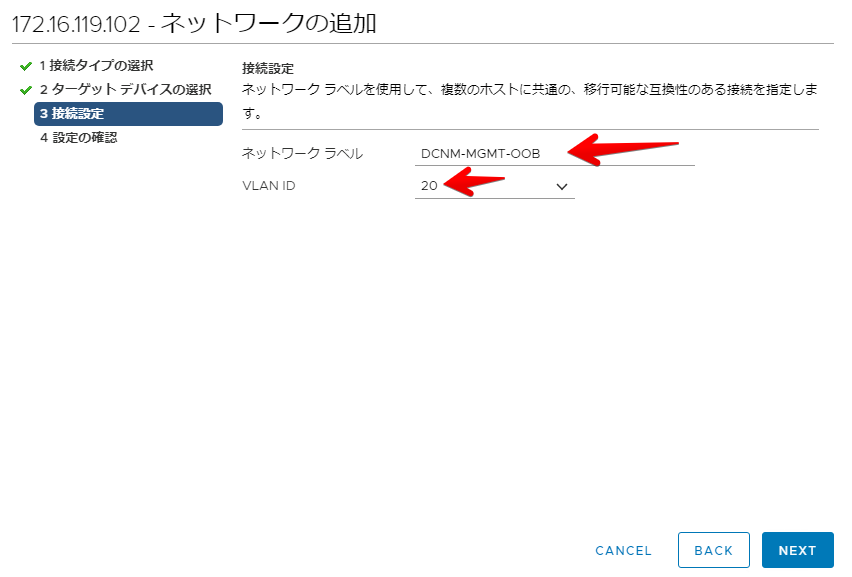

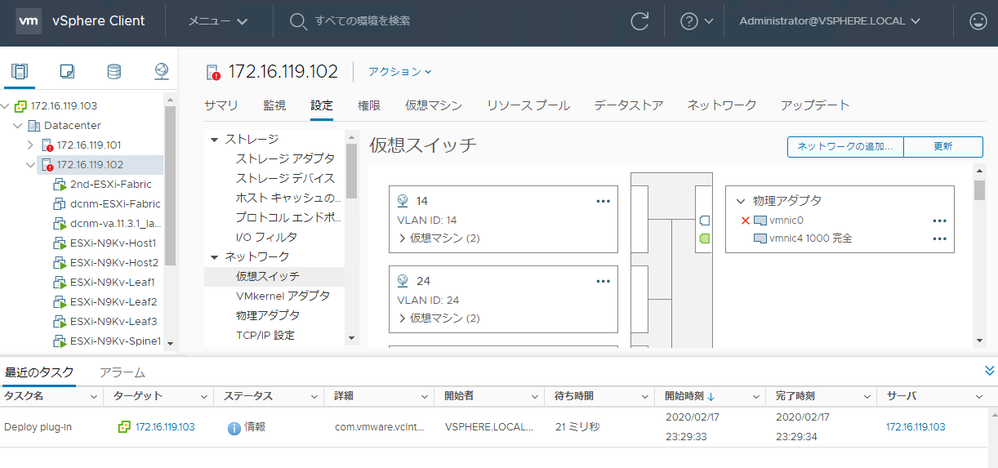

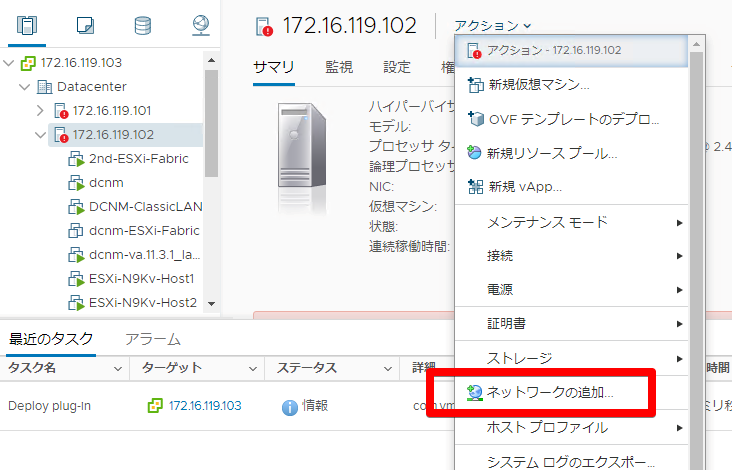

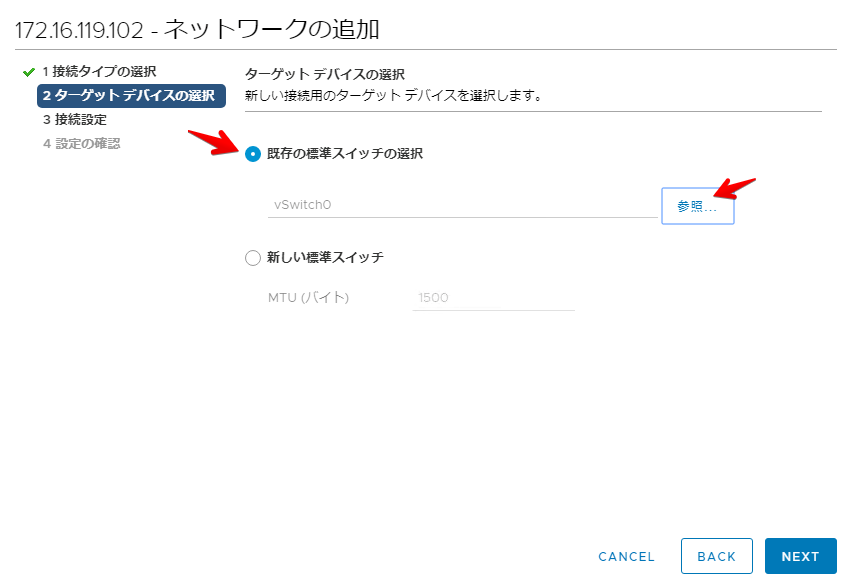

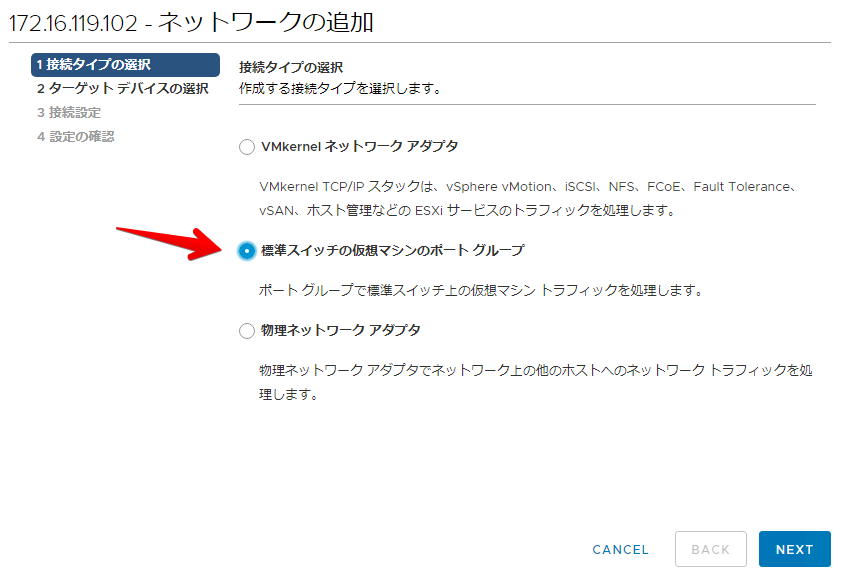

以下の手順で3つのネットワークを作成する ※ネットワークラベル、VLAN ID は任意





















ソフトウェアダウンロード

  1. cisco.com の Software Download ページにアクセス

    ※ Software Download が可能な cisco.com アカウントが必要

  2. Cisco Data Center Network Manager を検索

  3. 11.3(1) を選択

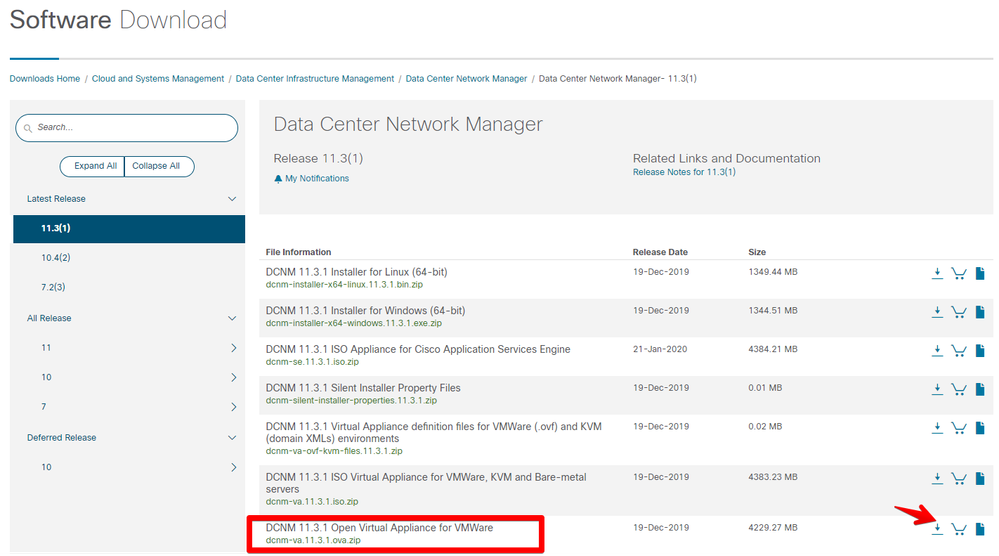

  4. DCNM 11.3.1 Open Virtual Appliance for VMWare の "Download" を選択

  5. ダウンロードした dcnm-va.11.3.1.ova.zip を解凍

  6. OVF template ファイルを確認



OVA ファイルの展開

  1. vSphere Client (Web) を用いて vCenter にアクセス

  2. [ Home > Inventory > Hosts and Clusters ] から DCNM のデプロイ先ホストを選択

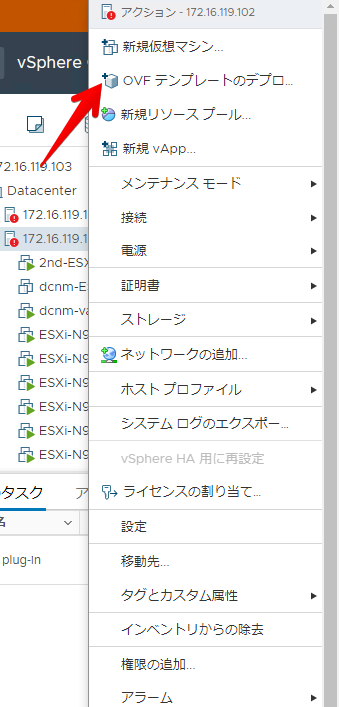

  3. 右クリックから OVFテンプレートのデプロイ を選択

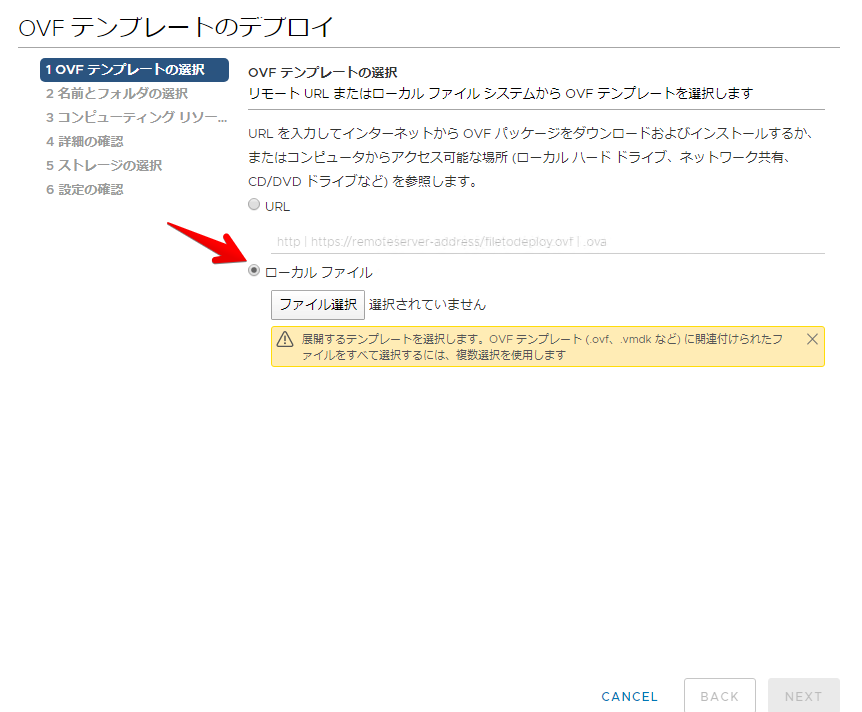

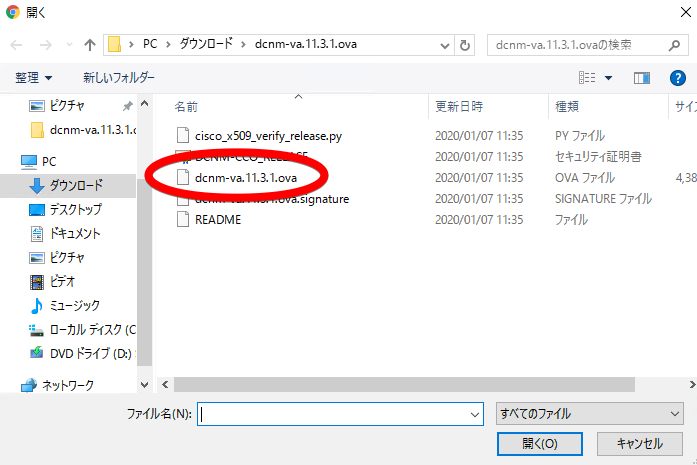

  4. ローカルファイル を選択し、ファイル選択 よりダウンロードした ova ファイル dcnm-va.11.3.1.ova を選択

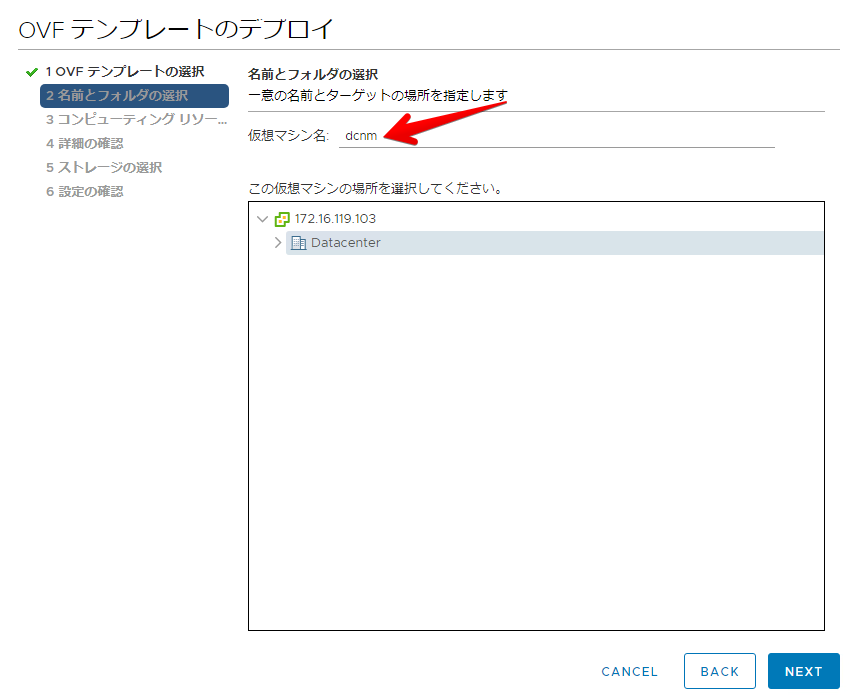

  5. 仮想マシン名を入力

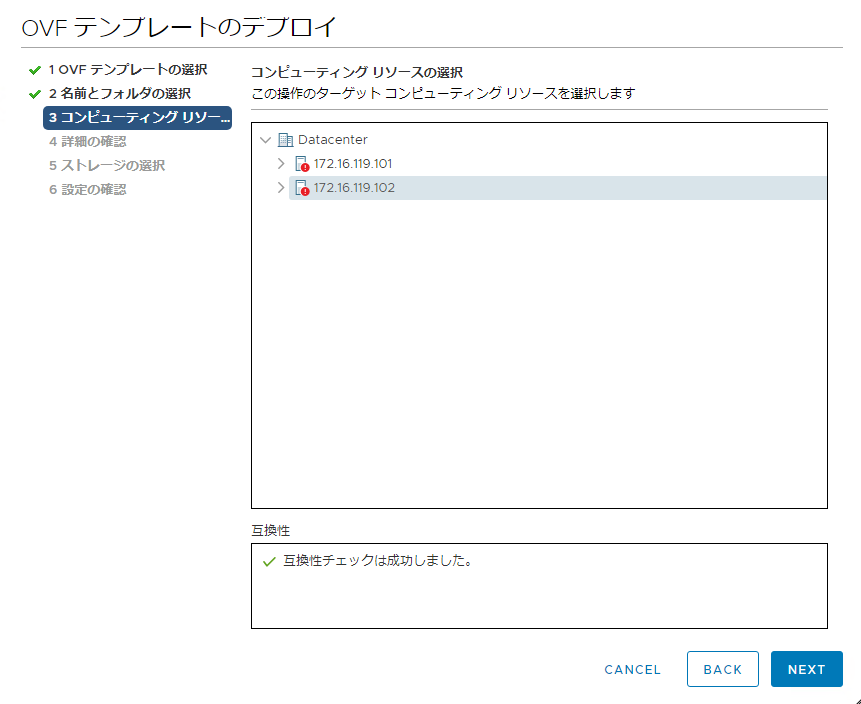

  6. 展開先 ESXi ホストを選択

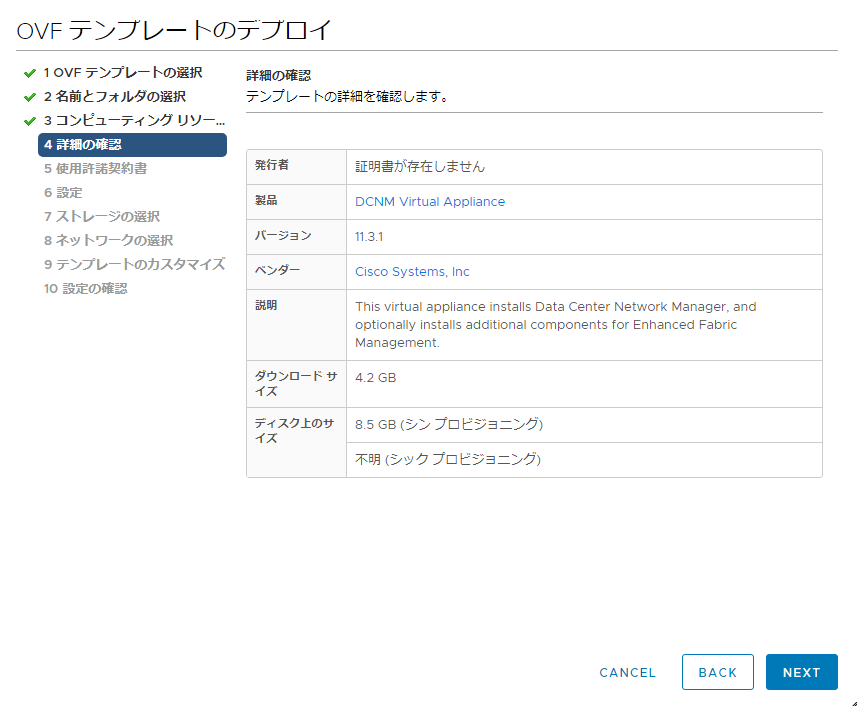

  7. 詳細を確認

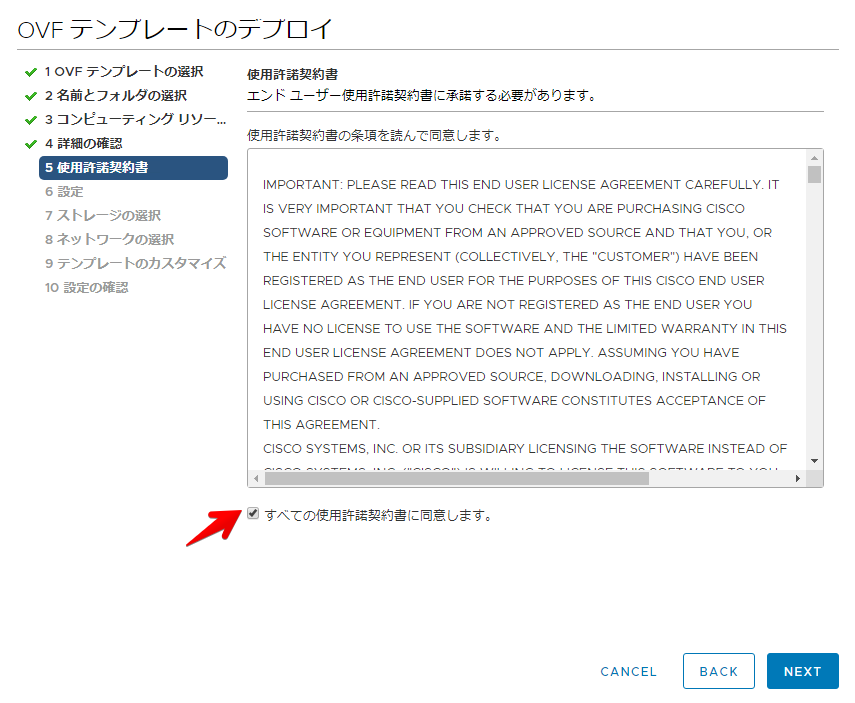

  8. 使用許諾契約書を確認し同意を選択

  9. デプロイ構成を選択

    Small (Lab/PoC) : 8vCPU / 24GB RAM / スイッチ 50台以下
    Large : 16vCPU / 32GB RAM / スイッチ 50 台以上
    Compute : 16 vCPU / 64GB RAM / DCNM 内にApplication を使用する場合
    Huge : 32vCPU / 128GB RAM

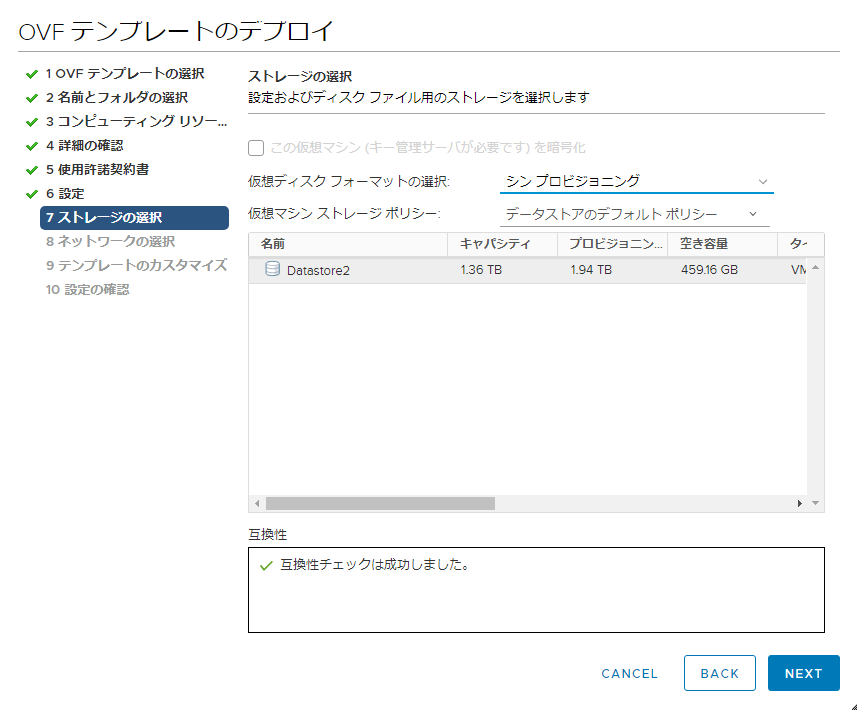

  10. 任意のストレージフォーマット/ポリシー/展開先を選択

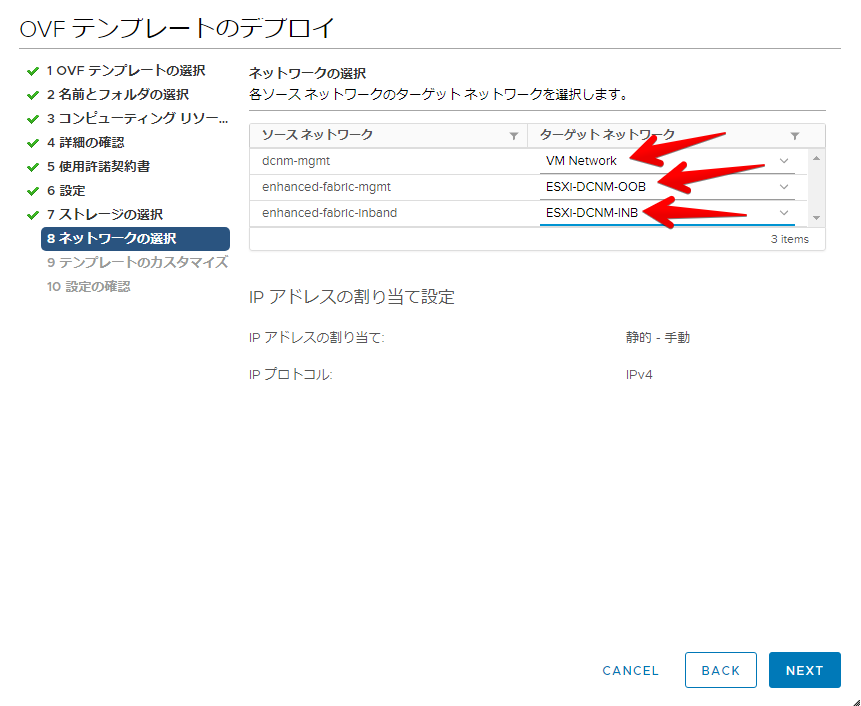

  11. ネットワークの選択

    1. dcnm-mgmt : DCNM の GUI アクセス用ネットワークを選択

    2. enhanced-fabric-mgmt : DCNM の管理対象デバイスに接続するネットワークを選択

    3. enhanced-fabric-inband : DCNM の管理対象デバイスの inband ネットワークを選択

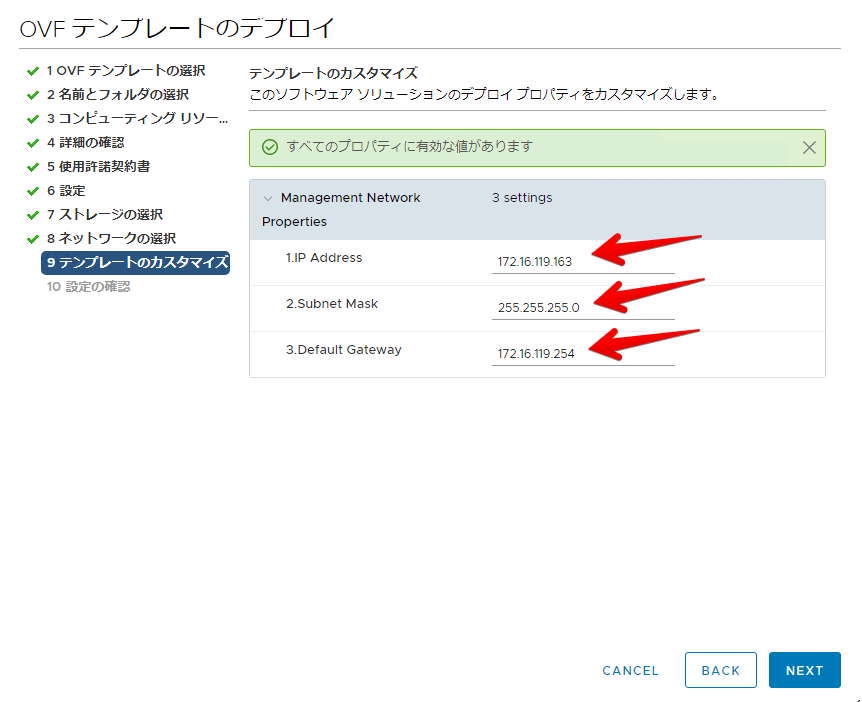

  12. GUI アクセス用ネットワークの IP アドレス情報を入力

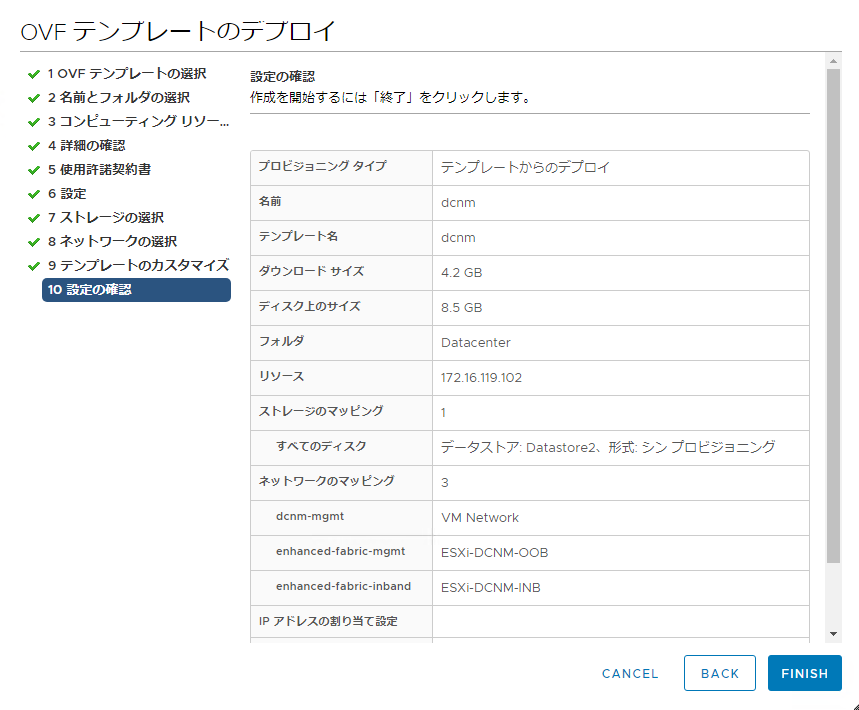

  13. 設定を確認しデプロイを実行

    デプロイ中

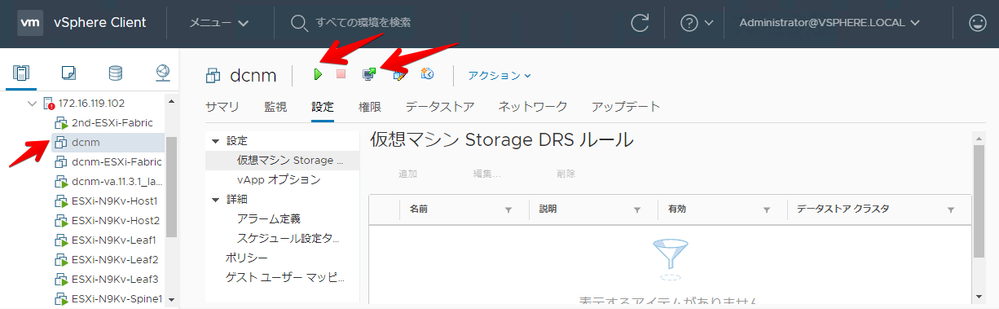

  14. デプロイ完了後、作成した VM を立ち上げ、コンソールに接続

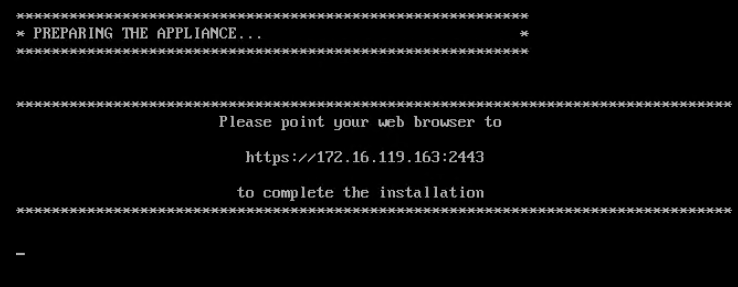

  15. コンソールに以下の画面が表示されていることを確認

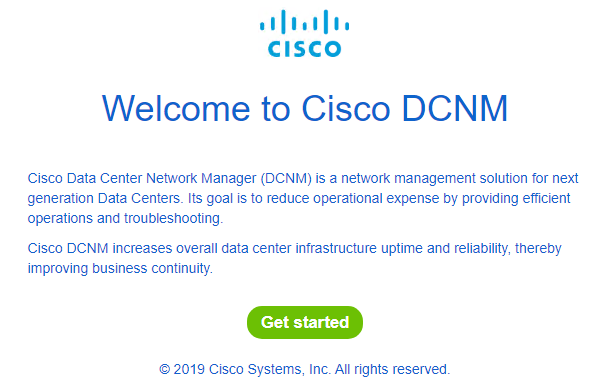

  16. ガイド通りにWeb ブラウザより https://[DCNM GUI IP アドレス]:2443 にアクセスすると以下の画面が表示される



DCNM インストール方法に続く



参考

Cisco DCNM Installation and Upgrade Guide for LAN Fabric Deployment, Release 11.3(1)
