はじめに
本ドキュメントでは DCNM に必要なライセンスの説明とインストール手順について簡単にご紹介します。
※本ドキュメントでは基本的に Version 11.3(1) の LAN Fabric モードの DCNM と Nexus 9000 シリーズ製品を使用する際のライセンスについて説明します。多くの内容はどのモード / どの Nexus プロダクトにも共通していますが、DCNM のバージョンや SAN モードなどでは内容が一部異なる場合もありますので、公式ドキュメントの記載内容も合わせてご確認ください。
Cisco Data Center Network Manager Licensing Guide, Release 11.x
DCNM に必要なライセンス
DCNM を利用するには以下二つのライセンスが必要です。
- Server License
- Switch License
少しややこしいので初めに明確にしておきますと Switch License には以下二つの種類があり、いずれかが必要です。
- Server Based License
- Switch Based License (Nexus9000/Nexus3000のみ)
導入済み、もしくは、新しくご購入いただいた Nexus 9000/Nexus3000 製品を DCNM に登録するケースで、すべての対象機器に Tier-Based Licenses がインストールされている場合、本ドキュメント記載のライセンスインストール手順などはほとんど意識していただく必要はありません。
Tier-Based Licenses の場合、DCNM に必要なRTMライセンスが含まれており、DCNM は自動的に有効なライセンスを認識します。(この場合も Server License は必要となります。)
DCNM ライセンス導入の流れ
- Server License (DCNM-SVR-11-K9) の購入
- ライセンス自体は $0 で、サポート契約に別途費用が必要です。
- このライセンスのインストールは必要ありません。
- ライセンスファイルなども発行されません。
- 管理対象スイッチの Switch License の購入
- スイッチ購入時に N77-C7710-SBUN-P1 などのソフトウェアバンドルに含めて購入することが可能です。
- スイッチ購入時に DCNM-LAN-N93-K9 など、個別の DCNM 用ライセンスを購入することが可能です。
- Nexus 9000/3000 の Tier-Based Licenses をご購入の場合は、最初から DCNM 用ライセンス (RTM) が含まれています。Tier-Based Licenses の詳細は以下をご参照ください。
Tier-Based Licenses
- ライセンスインストール
- 3-1. Switch-Based License の場合
- 納品したスイッチに Tier-Based Licenses がプリインストールされている場合、DCNM から Discovery するだけで自動的に DCNM でライセンスが認識されます。
- 納品後のスイッチに Tier-Based Licenses をインストールした場合、DCNM への登録前でも登録後でも Discovery 後に DCNM RTM ライセンスを自動で認識します。
- Tier-Based Licenses の PAK を DCNM にアップロードし、Discovery したスイッチに対して DCNM がライセンスを一括でインストール、管理することも可能です。(詳細は後述の Bulk Install で説明します。)
- 3-2. Server-Based License
Server-Based License は Smart License によるインストールと PAK によるインストールが可能です。
- 3-2-1. Smart License によるインストール
以下の設定項目から CSSM を登録し、Smart License の割り当てが可能です。 - 3-2-2. PAK のインストール

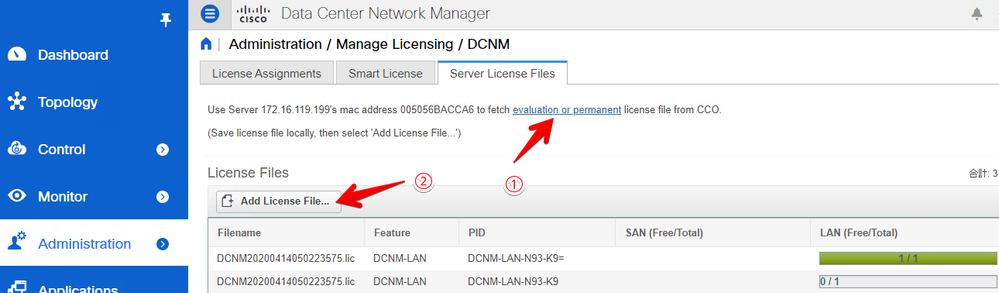

- ① DCNM の MAC 情報を key に ライセンスファイル(PAK) を発行
- ② DCNM にライセンスファイルをアップロード

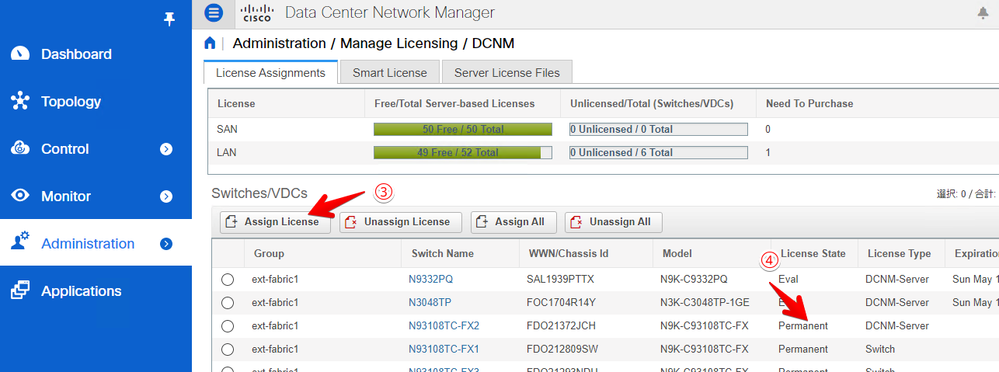

- ③ 任意のデバイスに対してライセンスをアサイン
- ④ License State が Permeanent , License Type が DCNM-Server となっていればライセンス適用完了
- 3-2-1. Smart License によるインストール
- 3-1. Switch-Based License の場合
Server License について
- DCNM のサーバインスタンスにつき、1つのライセンスが必要となります。
- DCNM を HA 構成にする場合は
インスタンス分のクラスタごとに1つのライセンスが必要です。 - Server License PID は $0 です。
- Server License についてはライセンスファイルは発行されません。DCNM にインストールする必要もありません。
- 未取得の状態でも DCNM 自体の動作には影響がございませんが、取得いただくことをお願いしております。
- PID は DCNM-SVR-11-K9 です。
Switch License について
Switch / Server Based License 共通事項
- DCNM の Advanced feature を有効にするために必要となります。
- Version 11.3(1) では Advanced feature は DCNM インストール時から有効となっています。
- Version 11.3(1) では Switch License 期限が切れたり、Eval 期間が切れても horner mode として、機能には影響なく動作が継続します。
Switch Based License
- Tier-Based Licenses Essentials / Advantage / Premier に DCNM の RTM が最初から含まれています。
- PAK / Smart License のいずれでも動作します。
- Perpetual / Subscription のいずれでも動作します。
- MDS 製品も対象ですが本ドキュメントでは割愛します。
Server Based License
- 取得したライセンスをDCNM に登録し、プールしておくことが可能です。
- ライセンスはプロダクトファミリー毎に分かれており、以下のようなものがあります。
- DCNM-LAN-N5K-K9
- DCNM-LAN-N77-K9
- DCNM-LAN-N92-K9
- DCNM-LAN-N93-K9
- DCNM-LAN-N95-K9
- 同一のプロダクトファミリーであれば購入時の機器とは関係なく、任意の機器にライセンスをアサインすることが可能です。
- Evaluation ライセンスとして 最初から 50台 / 60 日分の評価用 Server Based License (60DayTrialLicense) がインストールされています。
- Smart License に対応しています。
Bulk Install 手順
DCNM では DCNM 上で管理している Nexus デバイスに対してライセンスを一括インストール、管理することができます。通常、ライセンスファイルにはインストール先のシリアル情報が含まれておりますので、DCNM は管理している機器のシリアル情報と自動的に照合し、対象の機器にインストールされます。
手順では DCNM の RTM を含む Tier Based License をインストールし、DCNM の管理対象としてライセンスがアサインされていますが、これとは別に同じ方法で RTM を含まない Add-on License や Feature Based License も同様に一括インストール、管理が可能です。
手順については以下の通りです。

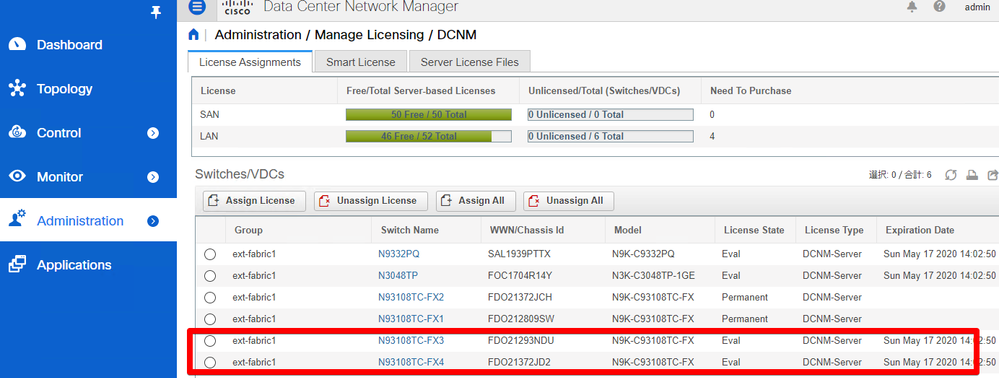

- DCNM の Administration > Manage Licensing > DCNM を開く

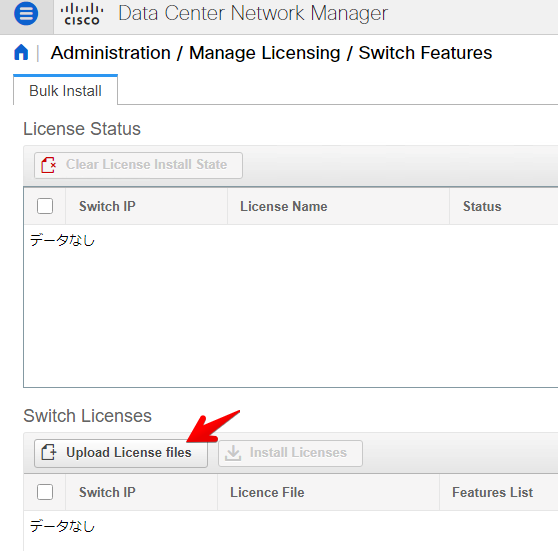

赤枠の2台のスイッチがライセンスインストール対象 (ライセンスファイルは事前に取得済み) - DCNM の Administration > Manage Licensing > Switch Features から Upload License Files を開く

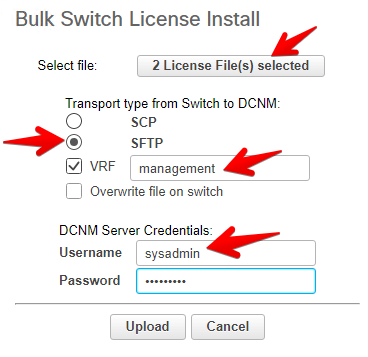

- Select file から事前に取得したライセンスファイルを全て選択
Transport type from Switch to DCNM : SFTP
VRF にチェック : management (DCNM とスイッチを management VRF で接続している場合)
DCNM Server Credentials
Username : sysadmin (固定 ※admin ではないことに注意)
Password : admin ユーザのパスワード - ライセンスファイルがアップロードされ、ライセンス情報に紐づく Switch IP が自動で検出される

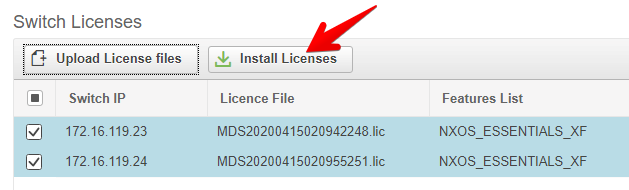

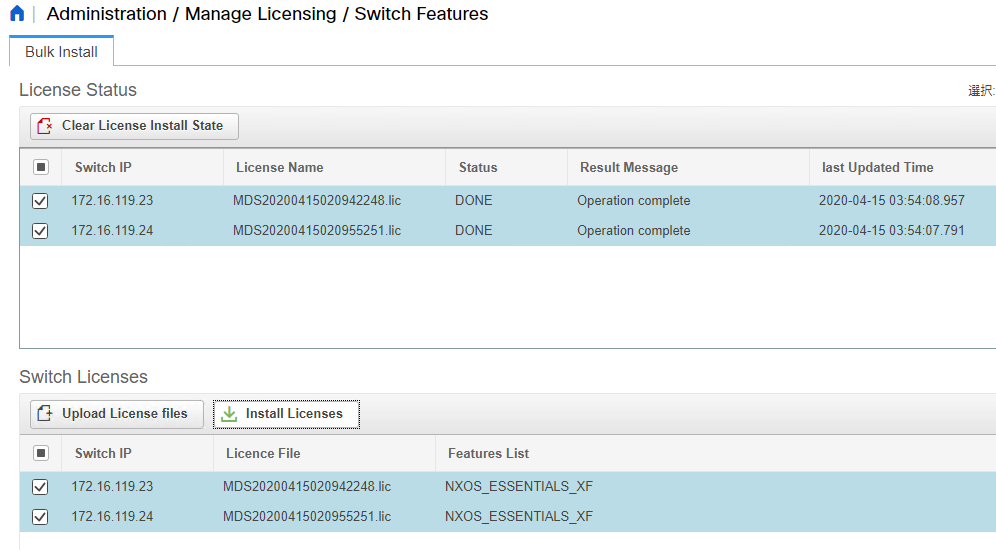

Install License にてインストール実行 - License Status の Status が Done になり、Result Message が Operation complete となっていれば正常にインストール終了
- 再度 DCNM を開きライセンスをインストールした機器の License State が Permanent , License Type が Switch となっていれば DCNM からみた対象機器のライセンス認証も正常
- 念のため対象スイッチに SSH ログインし、ライセンスがインストールされたことを確認
N93108TC-FX3# show license usage Feature Ins Lic Status Expiry Date Comments Count -------------------------------------------------------------------------------- N9K_LIC_1G No - Unused - VPN_FABRIC No - Unused - NXOS_OE_PKG No - Unused - FCOE_NPV_PKG No - Unused - SECURITY_PKG No - Unused - ACI-PREMIER-GF No - Unused - N9K_UPG_EX_10G No - Unused - TP_SERVICES_PKG No - Unused - NXOS_ADVANTAGE_GF No - Unused - NXOS_ADVANTAGE_M4 No - Unused - NXOS_ADVANTAGE_XF No - Unused - NXOS_ESSENTIALS_GF No - Unused - NXOS_ESSENTIALS_M4 No - Unused - NXOS_ESSENTIALS_XF Yes - In use never - NXOS_ESSENTIALS_XM No - Unused - SAN_ENTERPRISE_PKG No - Unused - PORT_ACTIVATION_PKG No 0 Unused - NETWORK_SERVICES_PKG No - Unused - NXOS_ADVANTAGE_M8-16 No - Unused - NXOS_ESSENTIALS_M8-16 No - Unused - FC_PORT_ACTIVATION_PKG No 0 Unused - LAN_ENTERPRISE_SERVICES_PKG No - Unused - --------------------------------------------------------------------------------
