[HyperFlex]SCVM の .VMXファイルを編集し再起動後、networkに接続できない事象が発生した場合の対処方法について

[akkojima]

• 問題の背景
• 事象
• 変更手順
• Step 1. ATTR{address}とName項目の確認
• Step 2. vCenterからSCVMのVM設定の画面をオープン
• Step 3a. vCenterからSCVMのMACアドレスの確認方法
• Step 3b. SCVMのshellからそれぞれのMACアドレスの確認方法
• Step 4. 70-persistent-net.rulesファイルに上記Stepで確認したMACアドレスに変更
• Step 5. SCVMを再起動

問題の背景

Udevやモジュラー化されたnetworkドライバは、再起動によりnetwork interface番号の割り振りが変更する可能性があります。これは、ドライバモジュールの読み込みが並列で実行されランダムに割り振られることに起因しております。
例えば、Intel製とRealtek製の2つのnetworkカードを持つPCにおいて、Intel製がeth0、Realtek製がeth1の使用を想定しますが、再起動によりこの番号の割り振りが逆転することもあります。これを避けるためにUdevルールを作成し、networkカードのMAC addressに基づいて固定で名称を決める方法があり、本ドキュメントにて説明しております。

事象

HyperFlex Storage Controller VM(SCVM)は、VMXファイル内の(uuid.biosの項目等)変更後に再起動を実施した場合、networkに接続できない事象が発生する可能性があります。これは、SCVM内の70-persistent-net.rulesファイルに記載されているMACアドレスが実際に使用しているMACアドレスと異なっているのが原因となります。

変更手順

Step 1. ATTR{address}とName項目の確認

SCVM内の70-persistent-net.rulesに記載されているMACアドレスとNameを確認します。

• SCVMにSSHで接続します。

• cat コマンドで/etc/udev/rules.d/70-persistent-net.rulesファイルを確認します。


root@SpringpathControllerABCDE01234:~# cat /etc/udev/rules.d/70-persistent-net.rules
# This file has been auto-generated during Springpath controller deployment.
SUBSYSTEM=="net" ACTION=="add" ATTR{address}=="00:50:56:8b:af:33" ATTR{dev_id}=="0x0" ATTR{type}=="1" NAME="mgmt-if"
SUBSYSTEM=="net" ACTION=="add" ATTR{address}=="00:50:56:8b:ac:45" ATTR{dev_id}=="0x0" ATTR{type}=="1" NAME="data-if"
SUBSYSTEM=="net" ACTION=="add" ATTR{address}=="00:50:56:8b:cf:00" ATTR{dev_id}=="0x0" ATTR{type}=="1" NAME="repl-if"

Step 2. vCenterからSCVMのVM設定の画面をオープン

(注) UIメニューのパスは、vSphere interface に、vSphere Web Client もしくは vSphere Client どちらが使われているかによって表示が変わりますのでご注意ください。本記事では、vSphere web client を使用して変更しております。

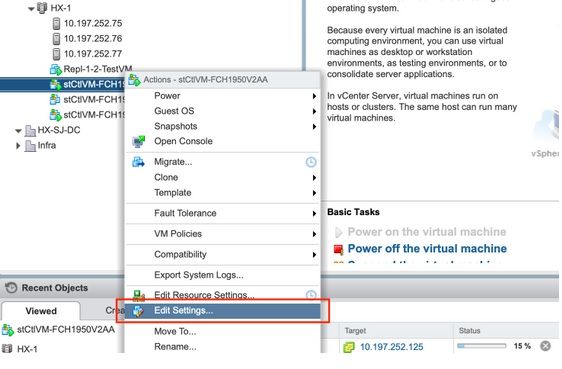

   vCenterにログインし、該当のSCVMを選択し右クリックからEdit Settingsを開きます。

Step 3a. vCenterからSCVMのMACアドレスの確認方法

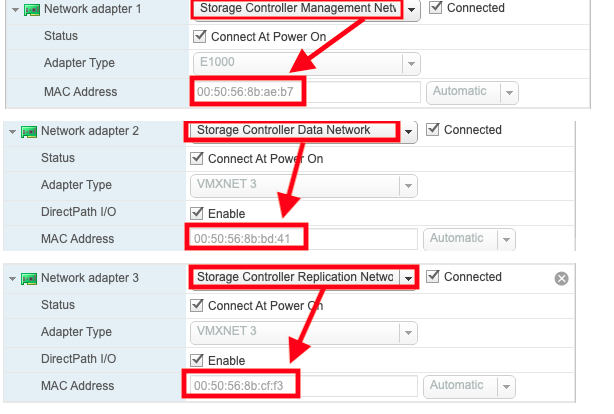

  Edit Setting画面において、全てのnetworkアダプタの表示をできるようにし、それぞれのMACアドレスを確認します。

Step 3b. SCVMのshellからそれぞれのMACアドレスの確認方法

 SCVMにsshにてログイン後、eth0はmanagement network、eth1はstorage network、eth2はreplication networkによる利用となっており、"ifconfig -a"コマンドを実行することによりそれぞれのMACアドレスを確認可能です。

root@help:~# ifconfig -a
eth0 Link encap:Ethernet HWaddr 00:50:56:8b:ae:b7  <<<< mgmt-if
inet addr:10.197.252.81 Bcast:10.197.252.95 Mask:255.255.255.224
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:2919331 errors:0 dropped:77 overruns:0 frame:0
TX packets:1186365 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:912923504 (912.9 MB) TX bytes:1169716469 (1.1 GB)

eth1 Link encap:Ethernet HWaddr 00:50:56:8b:bd:41 <<<< data-if
inet addr:10.197.252.100 Bcast:10.197.252.127 Mask:255.255.255.224
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:152529984 errors:0 dropped:416 overruns:0 frame:0
TX packets:132458793 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:242676663088 (242.6 GB) TX bytes:224531042730 (224.5 GB)

...

eth2 Link encap:Ethernet HWaddr 00:50:56:8b:cf:f3  <<< repl-if
BROADCAST MULTICAST MTU:1500 Metric:1
RX packets:1671340 errors:0 dropped:131 overruns:0 frame:0
TX packets:3340062 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:164403101 (164.4 MB) TX bytes:300665525 (300.6 MB)
..

Step 4. 70-persistent-net.rulesファイルに上記Stepで確認したMACアドレスに変更

viで/etc/udev/rules.d/70-persistent-net.rulesファイルを開き、ATTR{address}のMACアドレスを正しいMACアドレスに編集します。

root@SpringpathControllerABCDE01234:~# vi /etc/udev/rules.d/70-persistent-net.rules
# This file has been auto-generated during Springpath controller deployment.
SUBSYSTEM=="net" ACTION=="add" ATTR{address}=="00:50:56:8b:ae:b7" ATTR{dev_id}=="0x0" ATTR{type}=="1" NAME="mgmt-if"
SUBSYSTEM=="net" ACTION=="add" ATTR{address}=="00:50:56:8b:bd:41" ATTR{dev_id}=="0x0" ATTR{type}=="1" NAME="data-if"
SUBSYSTEM=="net" ACTION=="add" ATTR{address}=="00:50:56:8b:cf:f3" ATTR{dev_id}=="0x0" ATTR{type}=="1" NAME="repl-if"

Step 5. SCVMを再起動

 最後に設定を反映させるために、SCVMを再起動させます。

root@SpringpathControllerABCDE01234:~# reboot

以上
