Nexus 7000 シリーズ：VDC とは

[YAMADA Akinori]

• はじめに
• VDC について
• Default VDC と Admin VDC
• モジュールタイプ
• 関連コンテンツ
• 参考資料

はじめに

このドキュメントでは、Nexus 7000 シリーズの特徴的な機能の一つ VDC (Virtual Device Context) について解説します。

VDC について

VDC は Nexus 7000 シリーズでのみサポートされている機能(※)です。

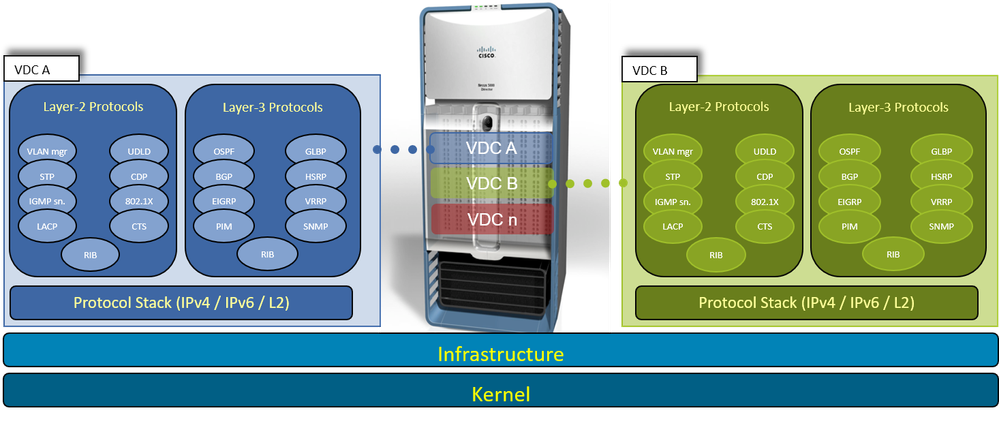

VDC ではスイッチのリソースを複数の仮想スイッチに割り当てる事ができます。
スイッチ上のリソースには、以下の種類があります。

• グローバルリソース (Global Reources)：すべての VDC に設定、割り当てられるリソースです。VDC id 1 の Default/Admin (後述) のみ設定が可能で、CoPP 設定、Ethanalyzer等が挙げられます。
• 占有リソース (Dedicated Resources)：個々の VDC に割り当てられるリソースです。ポート、VLAN、IPアドレススペース、転送情報、ルーティングプロセス等が挙げられます。
• 共通リソース (Shared Resources)：すべての VDC で共通に使用するリソースです。Mgmt 0 インターフェースが挙げられます。

※ Nexus 9000 シリーズでも 'show running-config' で表示されますが，追加の VDC を作成する事はできません。

Default VDC と Admin VDC

デフォルトで作成される VDC id が 1 の VDC に Admin VDC と Default VDC があります。

Default VDC: ポートが割り当てられた一般的なスイッチと同じように使用できる VDC です。
Admin VDC: ポートを割り当てる事の出来ないスイッチ管理に特化した VDC です。通信を行う VDC を最低一つ作成する必要があります。

Admin VDC がサポートされた 6.2(x) 以降では工場出荷状態 (もしくは write erase 後) で起動時に、Admin VDC を作成するかどうかを選択できます。Admin VDC を作らないとした場合 Default VDC が作成されます。

モジュールタイプ

VDC では使用するモジュールの組み合わせに制限があります。
Default VDC ではいくつかのモジュールタイプがデフォルトで設定され、それらに合致するモジュールのポートが全て割り当てられます。

組み合わせ制限については、改めて別のドキュメントで説明します。
