Nexus 9000 シリーズ: 機能ベースライセンスと階層ベースライセンス

[szong]

• はじめに
• 機能ベースライセンス
• 階層ベースライセンス
• Nexus 9300 シリーズのライセンス体系
• DCN ライセンスに含まれる機能
• 参考情報



はじめに

本ドキュメントでは Nexus 9300 シリーズの機能ベース (Feature-based) ライセンスと階層ベース (Tier-Based) ライセンスについて紹介します。

機能ベースライセンス

機能ベースライセンスは従来のライセンスモデルで、特定の機能の使用許可を含んでいるライセンスモデルです。Legacy ライセンスとも呼ばれています。例えば、LAN_ENTERPRISE_SERVICES_PKG という機能ベースライセンスには bgp、ospf など layer3 の LAN 機能の使用許可が含まれています。機能ベースライセンスはお互いに独立しており、包含関係はありません。

なお、一部の機能、例えば、vPC、SVI (interface-vlan)、HSRP などは Cisco NX-OS ソフトウェアにバンドルされており、別途ライセンスを消費することはありません。

階層ベースライセンス

階層ベースライセンスは一部の Cisco Nexus 3000 および 9000 シリーズ スイッチで使用されているライセンス モデルです。複数の機能ベースライセンスを含んだライセンスパッケージとなります。従来通りの NX-OS 用のライセンスもあり、ACI と NX-OS スタンドアロンの両方に適用できる DCN ライセンスも新しく導入されています。さらに、DCN Subscription は Essentials、Advantage、Premier と三つの階層に分けられており、要件や環境規模に基づいて柔軟に選択できるようになっています。

Nexus 9300 シリーズのライセンス体系

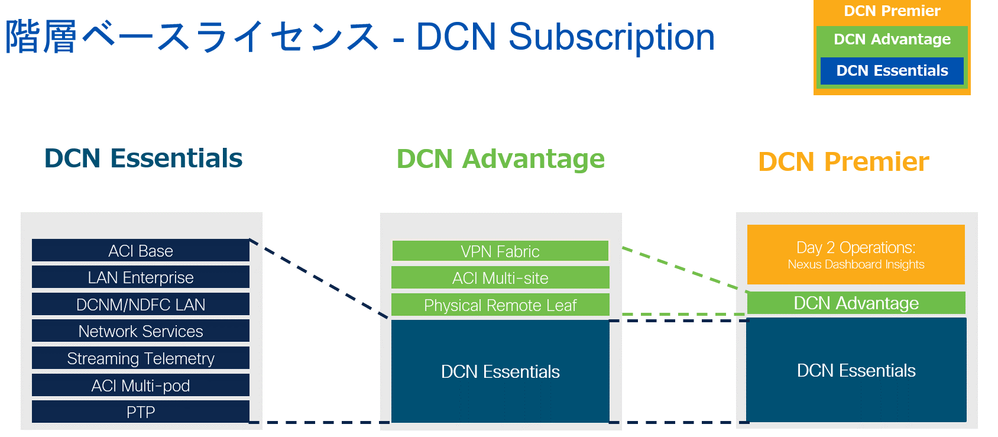

下図は Nexus 9300 シリーズの基本なライセンス体系です。
10G/25G/40G/100G Fixed Platforms (XF) 用のライセンスを例にしています。

DCN ライセンスに含まれる機能

以下は DCN ライセンスに含まれている機能や関連する機能ベースライセンスの比較表です。
10G/25G/40G/100G Fixed Platforms (XF) 用のライセンスを例にしています。

	DCN ライセンスに含まれる機能 （階層ベースライセンス）	機能ベースライセンス
DCN Essentials （C1E1TN9300XF-3Y/5Y/7Y）	Fabric management features  (DCNM/NDFC LAN and PTP) Fabric services features  (Catena, iCAM, ITD, IP fabric for media non-blocking multicast, and smart channel) Routing and switching features (BGP, EIGRP, GRE, IS-IS, MSDP, OSPF, PBR, PIM, SSM, VRF, VXLAN BGP EVPN, SRv6 (no EVPN), and SR-MPLS (no EVPN)) Telemetry features  (NetFlow, FT, FTE, SSX)	DCNM-LAN-N93-K9 （DCNM/NDFC for LAN Advanced Edt. for Nexus 9300 switches） N93-SERVICES1K9 （Nexus 9300 Network Services (ITD, IP Media Fabric) ） N93-LAN1K9  （LAN Enterprise License for Nexus 9300 Platform）
DCN Advantage （C1A1TN9300XF-3Y/5Y/7Y）	※Essentials ライセンスで利用可能な機能を含む DCI overlay features (Inter AS option B, segment routing SR-MPLS, Layer 3 EVPN over segment routing SRv6, MPLS Layer 3 VPN, and VXLAN EVPN Multi-Site)	N93-FAB1K9 （FAB License for Nexus 9300 Platform）
DCN Premier （C1P1TN9300XF-3Y/5Y/7Y）	※Essentials/Advantage ライセンスで利用可能な機能を含む Day2 Operations	－

参考情報

Cisco NX-OS ライセンス ガイド

Cisco NX-OS Licensing Options Guide
