NTP同期の設定

ACIファブリックの運用においては時刻同期が非常に重要な役割を果たします。ACIはコントローラやスイッチなどのノード群をまとめて1つのシステムとして運用しますが、ログの把握や、Tech-Supportファイルの習得は各ノードから集めてくるため、同一の時刻を持っていることが重要です。ACIがNTPサーバと同期するには以下の手順を実施します。



1. Date & Time Policyの作成
2. 作成したDate&Time Policyの適用
3. 各ノードでの時刻同期の確認

1．Date & Time Policy の作成

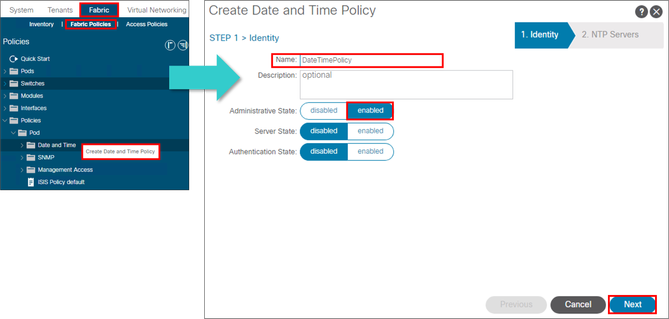

まずは利用するNTP Serverを指定しますが、こちらはFabricタブ内の Date & Time Policy でポリシーを作成します。Fabric > Fabric Policies > Policies > Pod > Date and Time を右クリックして[Create Date and Time Policy]を選択します。(ここでは新しいポリシーを作成しますが、defaultのポリシーを開いて設定を行うことも可能です)

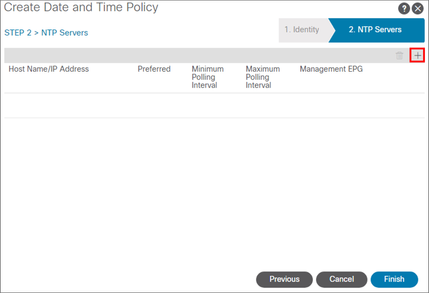

 "+"ボタンを押して設定画面を開きます。

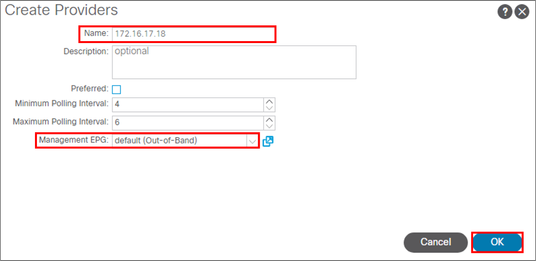

 Name に参照するNTPサーバのIPを入力します。Management EPGでプルダウンから in-bound もしくは out-of-band を選択し、[OK]をクリックします。

 入力した内容が反映されていることを確認し、[Finish]をクリックします。

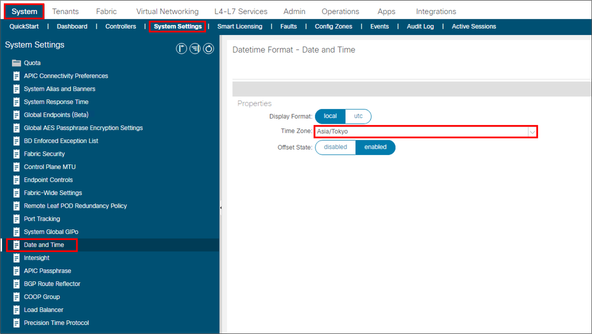

また、利用するタイムゾーンの指定も行います。System > System Settings > Date and Time を開き、Time Zone をプルダウンから選択します。ここでは JST を指定しています。

2．Date & Time Policy の適用

NTPに関するポリシーはPod全体の振る舞いに関係するので、Pod全体のポリシー(Pod Policy)へ適用します。

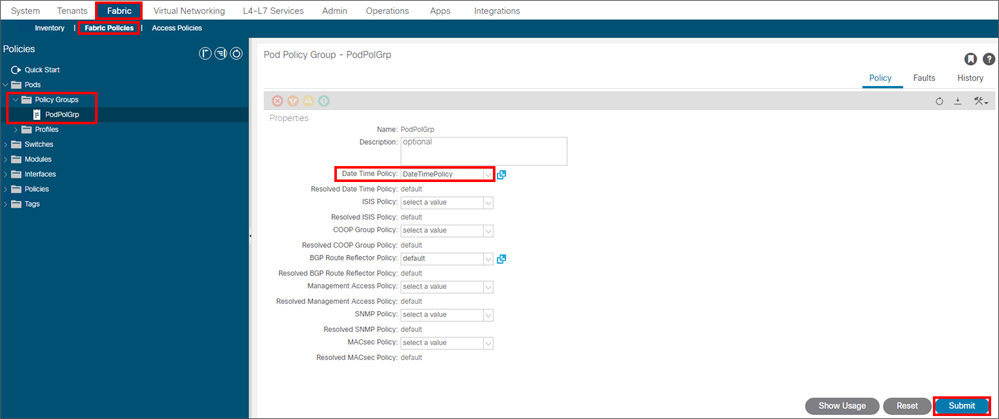

まず、先ほど作成した Date and Time Policy を Pod Policy Group に適用します(ここでは既存のPod Policy Groupに適用します)。 Fabric > Fabric Policies > Pod > Policy Groups > [対象のPod Policy Group] を開き、Date and Time Policy のプルダウンから先ほど作成したポリシーを選択し[Submit]をクリックします。

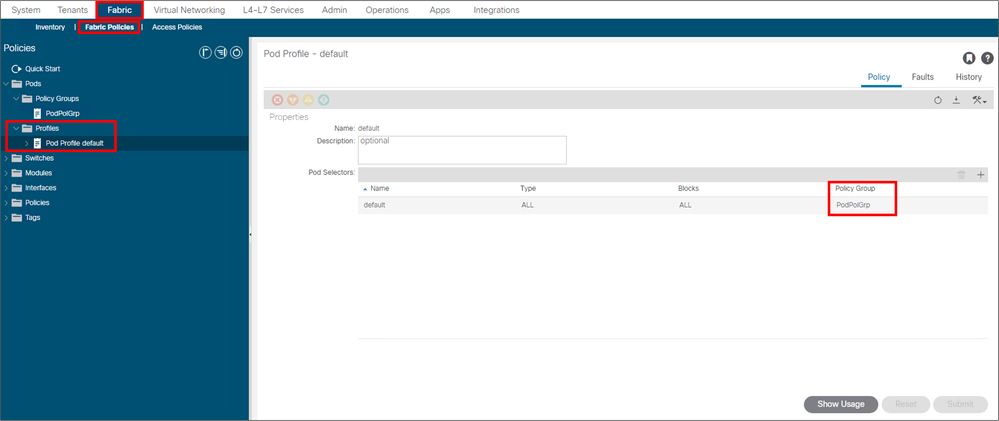

続いて、Fabric > Fabric Policies > Pods > Profiles > [対象のPod Profile] を開き、先ほど Date and Time Policy を紐づけた Pod Policy Group を紐づけます。

3．ノードでの時刻同期の確認

以上で設定作業は完了です。これでAPIC、スイッチノード共にNTPサーバと同期を始めます。

APICでの確認

admin@apic1:~> ntpq -p

remote refid st t when poll reach delay offset jitter

==============================================================================

*10.71.135.254 10.81.254.202 2 u 36 64 377 0.313 0.010 0.008

admin@apic1:~>

admin@apic1:~> date

2015年 2月 17日 火曜日 08:37:32 JST

admin@apic1:~>

admin@apic1:~> ntpq -p

remote refid st t when poll reach delay offset jitter

==============================================================================

*10.71.135.254 10.81.254.202 2 u 36 64 377 0.313 0.010 0.008

admin@apic1:~>

admin@apic1:~> date

2015年 2月 17日 火曜日 08:37:32 JST

admin@apic1:~>

ノードでの確認

Leaf1# show ntp peer-status

Total peers : 1

* - selected for sync, + - peer mode(active),

- - peer mode(passive), = - polled in client mode

remote local st poll reach delay vrf

-------------------------------------------------------------------------------

*10.71.135.254 0.0.0.0 2 64 377 0.00032 managem

ent

Leaf1#

Leaf1# date

Tue Feb 17 08:39:43 JST 2015

Leaf1#

以上でNTPの設定作業は終了です。
