[UCS C] C220M5/C240M5 FANモジュール 交換手順

[wenyuzh]

本文書は、UCS C220M5/C240M5 FANモジュール交換手順について説明します。

[注意点]
FANはホットプラグ対応のため、オンラインで交換可能ですが、交換中は冷却能力が低下するため、1分以内に交換するようにしてください(各インストレーションガイドにも注意が記載されています)。
サーバをラックから引き出す際に、電源ケーブルを含む各種ケーブルが抜けてしまわないよう、十分に注意して作業を実施してください。
本文書では、安全を期すために予めOSをシャットダウンする、オフラインでの交換方法を説明します。

[作業前確認]

- FE作業

1. CIMC の [シャーシ] タブで [障害とログ] メニューを選択し、右画面の [障害の概要] を確認して、Fault の有無を確認します。

[作業手順]

- お客様作業 (FE 作業前)

1. 該当サーバのOSをシャットダウンし、電源をoffにします。

2. 作業対象特定のために、以下のメニューでLocator LEDを点灯してください。

- FE 作業

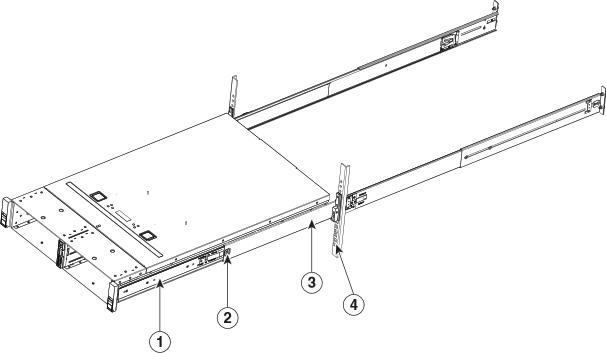

1. サーバ前面の左右のラッチを開き、スライドレールに沿ってサーバをラックの前面に引き出します。

2. 以下の図を参考にロックを開放し、そのままラッチを引き上げ、サーバのトップカバーを外します。

3. 交換対象のFANモジュールを確認し、ラッチを掴んで上に引き上げて取り外します。

4. 新しいFANモジュールを装着します。
5. カバーを閉め、ケーブルの抜け等に注意しながらスライドレールに沿ってサーバをラックへ収納します。

[作業後確認]

- FE 作業

1. CIMC GUI にアクセスし、 [シャーシ] タブで [センサー] メニューを選択し、交換したFANが正常に認識されているかを確認します。

2. CIMC の [シャーシ] タブで [障害とログ] メニューを選択し、右画面の [障害の概要] を確認して、新しくFaultが発生していないことを確認します。

3. Locator LEDを消灯します。

- お客様作業 (FE 作業後)

1. OSの動作に問題ないことを確認します。

[参考資料]

- Cisco UCS C220M5/C240M5 サーバのインストールおよびサービス ガイド

https://www.cisco.com/c/en/us/td/docs/unified_computing/ucs/c/hw/C220M5/install/C220M5/C220M5_chapter_010.html#task_pzx_xx4_hz

https://www.cisco.com/c/en/us/td/docs/unified_computing/ucs/c/hw/C240M5/install/C240M5/C240M5_chapter_010.html#task_pzx_xx4_hz
