[UCS C] C220M6 / C240M6 サーバのマザーボード交換手順

Xinci Zhang · ‎2023-06-19

本文書では、UCS C220M6 / C240M6 サーバのマザーボード交換手順について説明します。

[作業前確認]
【パーツ手配時の注意点】
TPM(Trusted Platform Module)を搭載しているサーバを交換する場合、TPMは交換後に載せ替えが出来ないため、筐体(マザーボード)交換の度に手配する必要があります。
手配する必要があるか否かを判断するため、technical support data からTPMの有無を確認します。
\tmpの配下、tech_supportのQuerying All IPMI Sensors、及びtech_support.frupids にてTPM(FM_TPM_CARD_PRS)の存在有無を確認します。
<例:C220 M6>
Querying All IPMI Sensors:
FM_TPM_CARD_PRS | disc -> | discrete | 0x0180 | na | na | na | na | na | na |
VRD_P1_VRHOT          | disc -> | discrete | 0x0180 | na | na | na | na | na | na |
P1_PVDDQ_VRHO T    | disc -> | discrete | 0x0180 | na | na | na | na | na | na |
VRD_P2_VRHOT          | disc -> | discrete | 0x0180 | na | na | na | na | na | na |

0x0180（搭載されていない）
tech_support.frupids
FRU Device Description : FRU_TPM (ID 3)
Device not present (Requested sensor, data, or record not found)

Querying All IPMI Sensors:
FM_TPM_CARD_PRS| disc -> | discrete | 0x0280 | na | na | na | na | na | na |
VRD_P1_VRHOT        |disc -> | discrete | 0x0180 | na | na | na | na | na | na |
P1_PVDDQ_VRHOT   | disc -> | discrete | 0x0180 | na | na | na | na | na | na |
VRD_P2_VRHOT        | disc -> | discrete | 0x0180 | na | na | na | na | na | na |
P2_PVDDQ_VRHOT   | disc -> | discrete | 0x0180 | na | na | na | na | na | na |

0x0280（搭載されている）
tech_support.frupids
FRU Device Description : FRU_TPM (ID 3)
Board Mfg : Cisco Systems Inc
Board Product : UCSX-TPM-002C
Board Serial : FCHXXXXXXXX

- FE作業

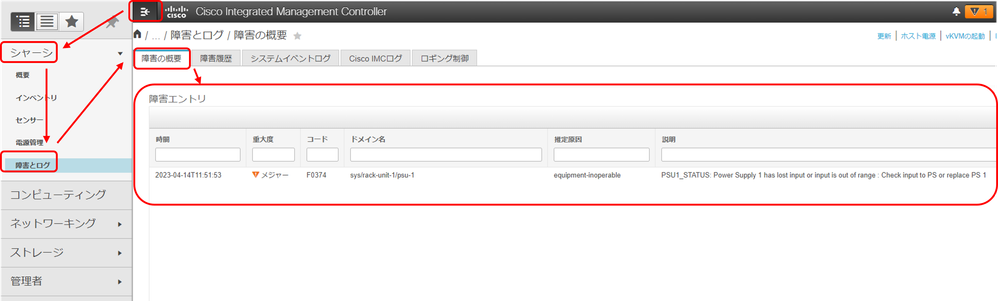

1.CIMCの[シャーシ]タブで[障害とログ]メニューを選択し、右画面の[障害の概要]を確認して、発生しているFaultを確認します。こちらのFaultについては後ほど確認するため、念のためメモしておいて下さい。

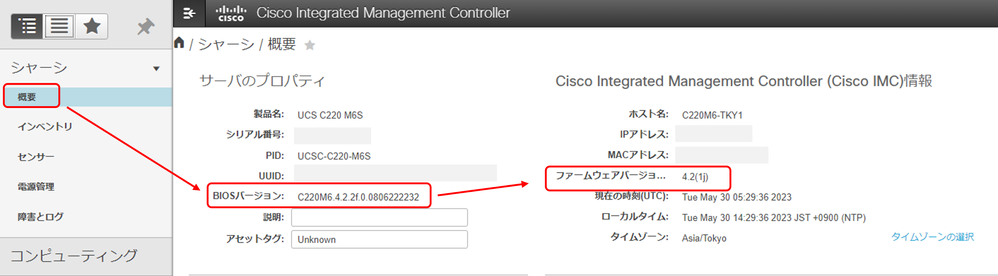

2.[シャーシ] メニュー配下の[概要]を選択し、右画面で対象のサーバのBIOSバージョンとFirmwareバージョンを確認します。

[作業手順]
- お客様作業 (FE 作業前)
1.OS のシャットダウンおよび電源を停止します。

2.CIMC の設定を必要に応じて下記ページご参照の上バックアップを取得します。
- [UCS C] CIMC 4.x の設定のエクスポート方法とインポート方法
https://community.cisco.com/t5/-/-/ta-p/4572329

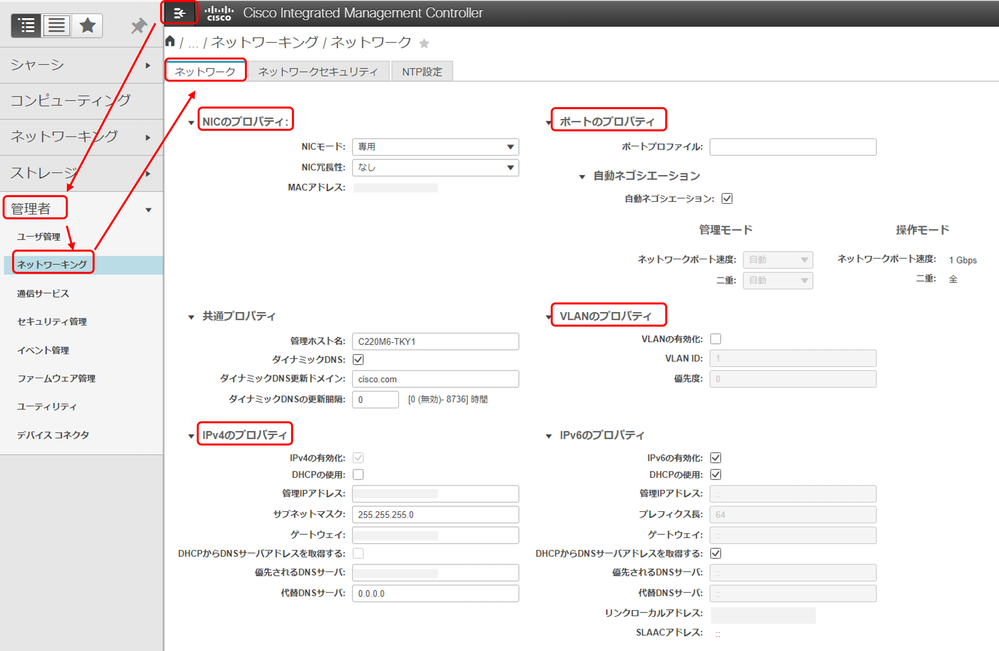

3.CIMC の画面から、[Admin/管理者] タブ配下にある [Network/ネットワーキング] から以下の情報を控えていただき、作業員にお伝えください。

<設定項目>

NIC mode:
CIMC IP:
Prefix/Subnet:
Gateway:
NIC redundancy:
Port Properties:

</>

- FE 作業
1.ケーブルを元の状態に戻せるように、ラベリング処理をします。

2.機器の電源が off であることを確認し、サーバの後方にある電源コードを外します。

3.ネットワークケーブルなど、他のケーブルを全て外します。

4.ラックの前方から機器の両側にあるネジを外し、機器をラックから外します。

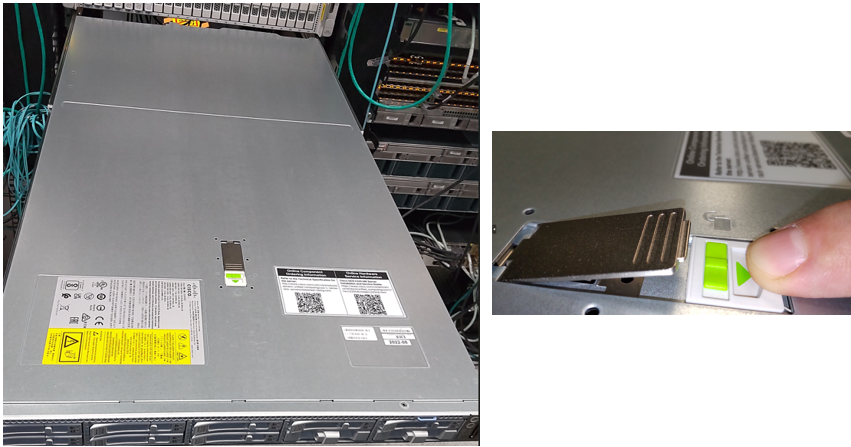

5.上部カバーを取り外します。

カバーラッチがロックされている場合は、ロックを横にスライドさせて解除します。
ラッチのロックが解除されると、ハンドルが持ち上がり、ハンドルをつかむことができます。
ラッチの端を持ち上げて、垂直に 90 度回転するようにします。
同時に、カバーを背後方向にスライドさせ、上部カバーをサーバからまっすぐ持ち上げ、横に置きます。

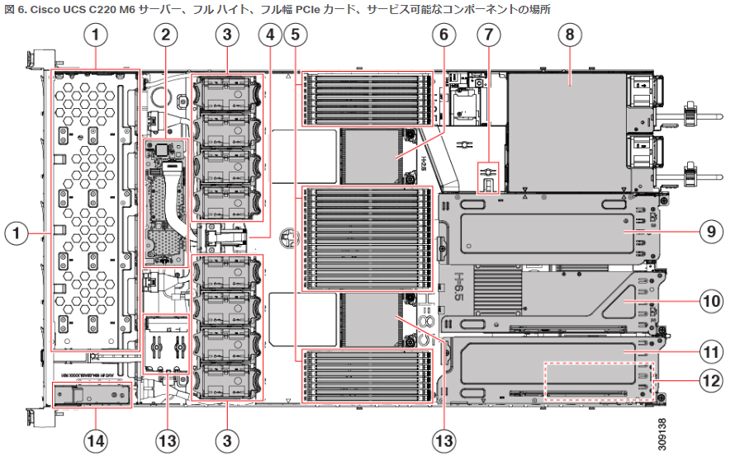

6.対象の機器から、装着されている下記の FRU を外します。

6.1. Power Supply
6.2. HDD/SSD
6.3. RAID Controller BBU / SuperCap
6.4. Memory DIMM
6.5. MLOM Card
6.6. PCIe Riser Card / PCIe Card
6.7. Heatsink / CPU (*1)
6.8. Option：Mini-Storage Module
6.9. Option：Internal USB Drive (PCIe Riser Card 1 の下)
6.10.Option：Chassis intrusion switch (シャーシ侵入スイッチ)

(*1) システムシャーシを交換し、既存の CPU を新しいシャーシに移動する場合は、CPU からヒートシンクを分離する必要はありません。

7.備品機器の天板を外し、[6.] にて外した FRU を装着します。TPMの装着が必要な場合は、新しいTPMを装着します。

8.備品機器に天板を戻します。

9.FRU 装着完了の備品機器をラックにラッキングします。

10.電源コード以外のケーブルをラベリング通りに戻します。

11.電源コードを Power Supply にしっかり装着します。

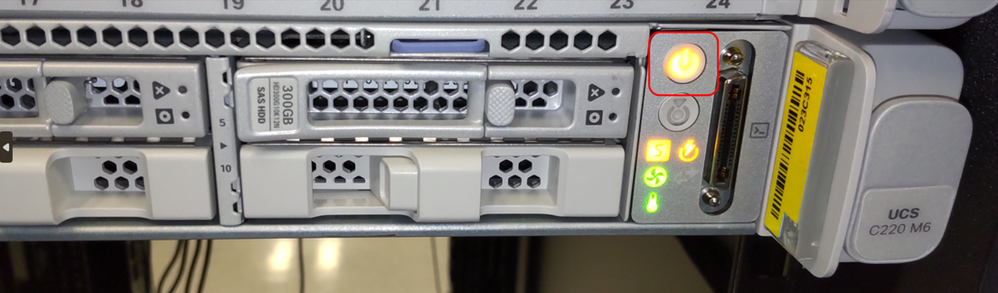

12.電源ボタンを押し、機器を起動します。

13.BIOS 画面に入り、サーバの時間をUTC（日本時間 - 9時間）で設定します。
時間の設定方法については、下記の弊社資料をご参照ください。
- [UCS] UCS C-Series サーバのBIOS 設定方法について
https://community.cisco.com/t5/-/-/ta-p/3143814

TPMを装着した場合は、TPMの有効化(Enablement)はBIOSメニューから実施します。
以下の記事をご参照ください。
- [UCS C]TPM 2.0の設定方法
https://community.cisco.com/t5/-/-/ta-p/4460925

14.CIMC の設定画面にて、お客様から下記の情報をいただき、それぞれの項目を設定します。
<設定項目>

NIC mode:
CIMC IP:
Prefix/Subnet:
Gateway:
NIC redundancy:
Port Properties:

</>

CIMC の初期設定については、下記の弊社資料をご参照ください。
- [UCS] UCS C-Series サーバのCIMC初期設定方法について
https://community.cisco.com/t5/-/-/ta-p/3142421

15.CIMC へのアクセスが可能であることを確認します。

16.CIMC の画面にて、ハードウェアに異常が無いことを確認します。

17.下記のページを参照の上、CIMC および BIOS のバージョン合わせを実施します。
- UCS C-Series HUU によるアップグレード方法 (M6 サーバ)
https://community.cisco.com/t5/-/-/ta-p/4697342

［交換後の確認手順］
- FE作業
1.CIMCのGUIにアクセスし、[シャーシ] メニュー配下の[概要]を選択し、交換したサーバが正常に認識されているか、
BIOSバージョンとFirmwareバージョンが元通りであることを確認します。

2.CIMCの[シャーシ]タブで[障害とログ]メニューを選択し、右画面の[障害の概要]を確認して、新しくFaultが発生していないことを確認します。

- お客様作業 (FE 作業後)
1.CIMC の設定を必要に応じて下記ページをご参照の上バックアップからリストアします。
- [UCS C] CIMC 4.x の設定のエクスポート方法とインポート方法
https://community.cisco.com/t5/-/-/ta-p/4572329

2. OS が正常に起動することを確認します。なお、マザーボードを交換後、オンボード NIC の MAC address が変わるため、ご利用の OS によってネットワークインターフェイスの再設定を行う必要がございます。詳しい設定手順は各 OS ベンダーが提供している文書をご参照ください。

[参考資料]
「Cisco UCS C220 M6 サーバ設置およびサービスガイド」
https://www.cisco.com/c/ja_jp/td/docs/unified_computing/ucs/c/hw/c220m6/install/c220m6/m_maintaining_the_server.html

「Cisco UCS C240 M6 サーバ設置およびサービスガイド」
https://www.cisco.com/c/ja_jp/td/docs/unified_computing/ucs/c/hw/c240m6/install/b-c240-m6-install-guide/m-maintaining-the-server.html
