本ドキュメントでは UCS C240M6 の SuperCap（RAID Backup）の交換手順について説明します。

[作業前確認]

- FE 作業

1. CIMC の [シャーシ] タブで [障害とログ] メニューを選択し、右画面の [障害の概要] を確認して、Fault の有無を確認します。

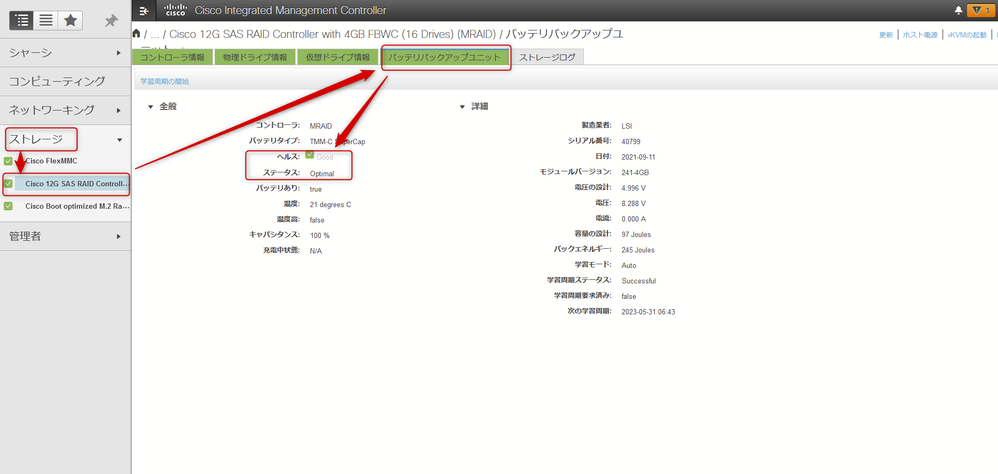

2. CIMC の [ストレージ] タブで RAID controller を選択し、右画面の [バッテリバックアップユニット]でヘルスとステータスの現状を確認しておきます。

[作業手順 - 取り外し]

- お客様作業 (FE 作業前)

1. OS をシャットダウンしてください。

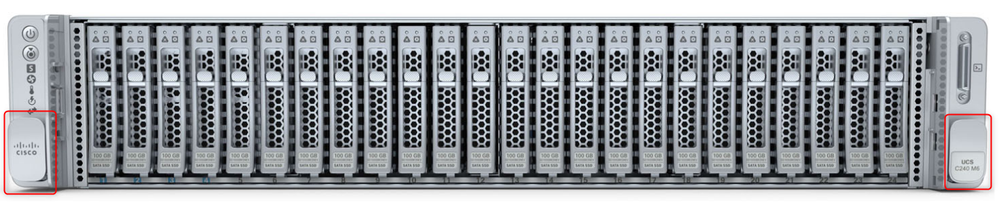

2. 作業対象特定のために、CIMC の以下のメニューで Locator LED を点灯してください。

- FE 作業

1. 作業対象の C240M6 に接続されている電源ケーブルにラベリングを行い、元に戻せる状態にしてから電源ケーブルを抜きます。

2. サーバをラックから引き出してください。
(ネットワークケーブルなども抜かなければ、サーバをラックから引き出せない場合は、その他ケーブル類にもラベリングを行ってから抜いてください。)

3. 以下の図を参考に①のロックを開放し、そのままラッチを引き上げ、サーバのトップカバーをはずします。

4. 交換対象の SuperCap（RAID Backup） の位置を確認します。

5. SuperCap（RAID Backup） のケーブルコネクタを外し、SuperCap（RAID Backup）を持ち上げて外します。

6. SuperCap（RAID Backup）を交換します。その後、コネクタを元通りに接続します。

7. 天板を元に戻し、サーバをラックに戻します。

8. 電源ケーブル、ネットワークケーブルを元通りに接続します。

[作業後確認]

- お客様作業

システムが正常に起動することを確認します。

- FE 作業

1. CIMC の [シャーシ] タブで [障害とログ] メニューを選択し、右画面の [障害の概要] を確認して、交換作業前と比べて、新しく Fault が発生していないことを確認します。

SuperCap（RAID Backup）交換直後は、充電が完了するまで以下の Fault が発生することがあります。

[F0997][minor][equipment-degraded][sys/rack-unit-1/board/storage-SAS-SLOT-x/raid-battery] Storage Raid Battery SLOT-x Degraded: please check the battery or the storage controller

2. CIMC の [ストレージ] タブで RAID controller を選択し、右画面の [バッテリバックアップユニット]で ヘルスが Good、ステータスが Optimal になっていることを確認します。
