[UCS C] C3160/3260 RTC バッテリー交換手順

Satoshi Kinoshita · ‎2015-12-16

本ドキュメントでは C3160/3260 の Server Node に搭載されている RTC バッテリー（CMOSバッテリー）の交換手順についてご説明いたします。

[交換対象のPID]

N20-MBLIBATT=　Replacement Battery for Server Motherboard (CR2032)

[交換に必要なツール、事前準備]

特になし

[作業手順]

- お客様作業 (FE 作業前)

1. Server Node 上に搭載されている OS をシャットダウンし、背面の電源ケーブルを抜きます。この際電源ケーブルを元の位置に戻せるようにラベリングしてください。

- FE 作業

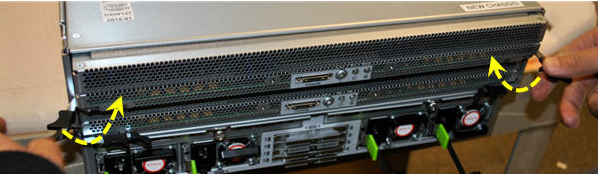

1. 機器の電源が off であることを確認し、シャーシ後方から Server Node の両側にあるレバーを掴み、左右に力を入れ、Server Node をシャーシから押し出します。

2. 押し出された Server Node を水平方向にシャーシから引き出します。

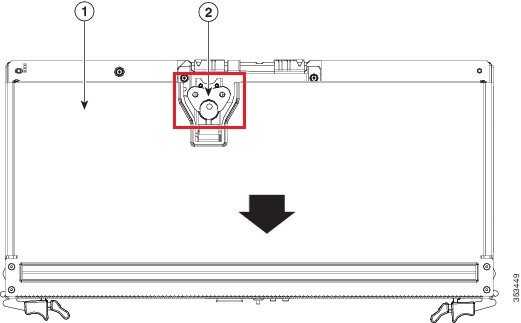

3. 天板にあるラッチを水平方向から垂直方向に持ち上げ、反時計回りに回してから、天板をレバーのある側にスライドさせます。

4. RTCバッテリの位置を確認し、交換を実施します。

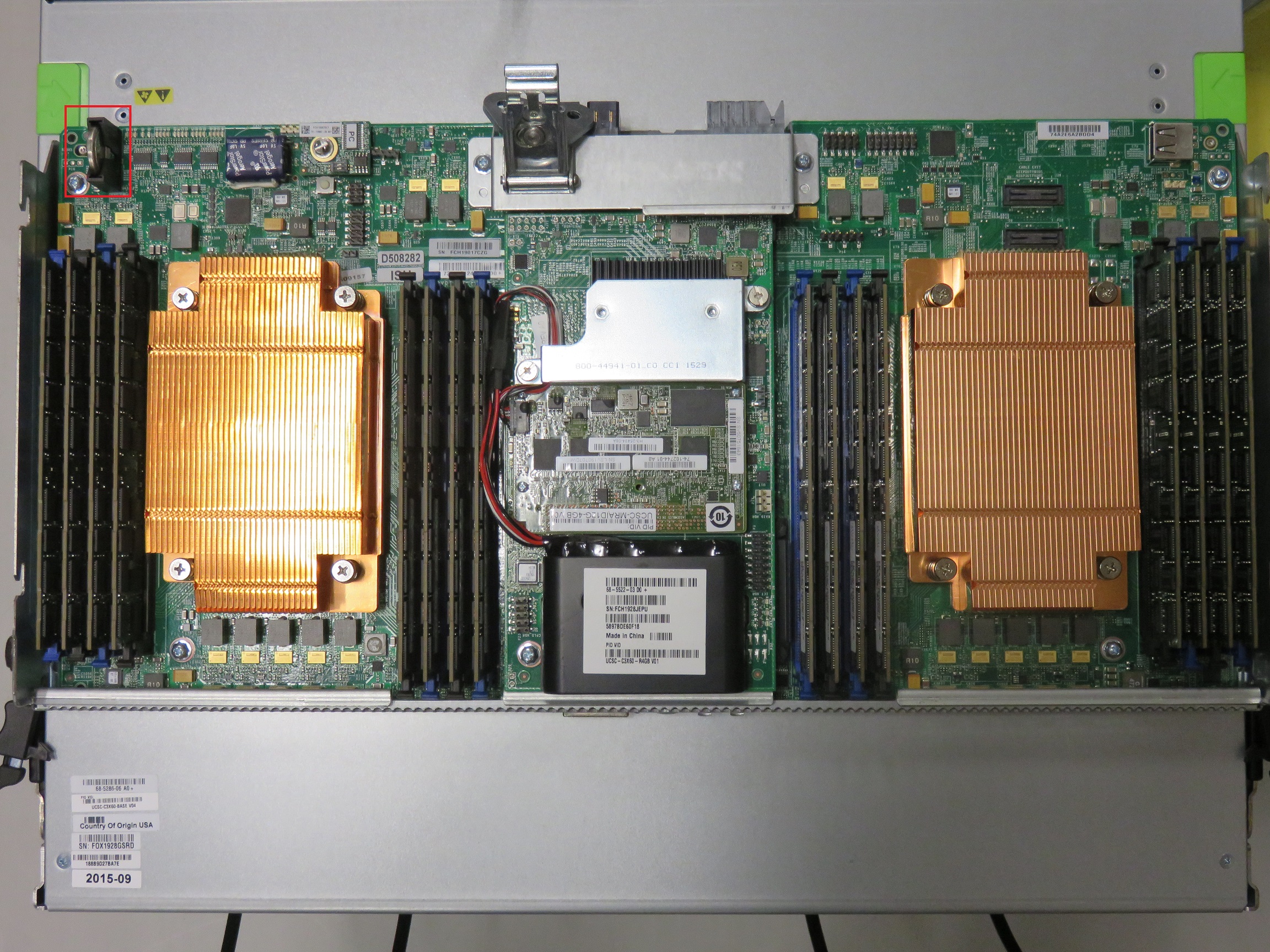

サーバーノードの前からみて左上にバッテリーが存在します。

5. サーバーノードの天板カバー閉めたあと、サーバーノードを設置します。

6. 電源ケーブルを接続されていた元のPSUに接続します。

7. 以下を参考にBIOSの時刻合わせを実施します。

- [UCS] UCS C-Series サーバーの BIOS 設定方法について

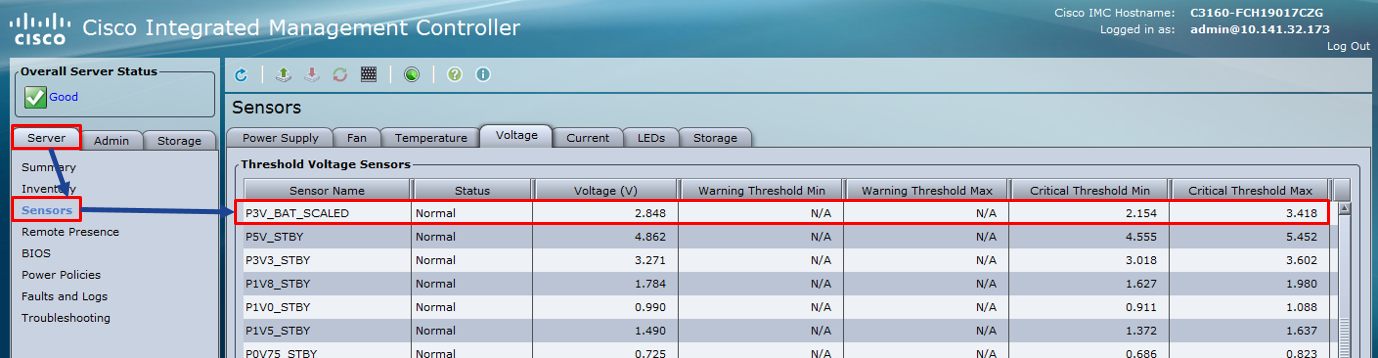

8. CIMC にログインして、Server タブ -> Sensors -> 右ペインより Voltage を選択し、P3V_BAT-SCALED センサーの Status が Normal である事を確認します。

- お客様作業 (FE 作業後)

1. OSを起動し、動作に問題ないことを確認します。

[参考資料]

- Cisco UCS C3160 Server Installation and Service Guide

http://www.cisco.com/c/en/us/td/docs/unified_computing/ucs/c/hw/C3160/install/C3160/replace.html

Keito Kajiura · ‎2023-03-22

NOTE
CMOS バッテリは、2022/06/30 に Last Date of Support を迎えサポート終了となりました。それに伴いまして、本ドキュメントの FE 作業の手順はお客様で実施いただく必要がございます。
詳細については下記のコンテンツを参考ください。

[UCS C] C3160/3260 RTC バッテリー 交換手順
