[UCS C] HDD/SSD 交換手順 - Predictive Failure 用

[Kazuya Kubo]

[作業手順]

本ドキュメントでは Predictive Failure が発生した場合の UCS Cシリーズ HDD/SSDの交換手順について説明します。

RAID1, RAID1+0, RAID5, RAID6 の冗長性のある RAID 構成を利用しており、単一の HDD/SSD を交換する場合は、オンラインでの交換が可能です。

＊オンラインでの交換手順はこちらをご参照ください。

本手順では、サーバをシャットダウンして HDD/SSD を交換する手順を記載します。


■作業前

【FE作業】　

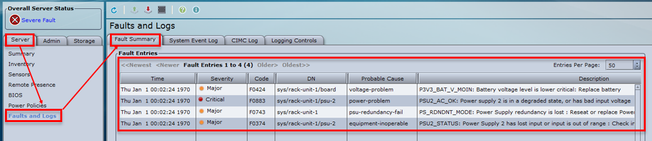

1. CIMC の [Server] タブで [Faults and Logs] メニューを選択し、右画面の [Fault Summary] を確認して、Fault の有無を確認します。　

　　

2.  CIMC上でディスクの健全性を確認する方法 をご参照いただきCIMCから現在の状況を確認し、あわせて交換対象のHDDのLEDの状況も確認します。

＊LEDの状況の詳細は本ドキュメント下部の参考情報をご参照ください。

　　　

■作業手順　

【お客様作業】

1.　サーバー(OS)をシャットダウンし、電源を停止します。

1-1. CIMC にログインします。
1-2. Serverタブ に移動し Summary に移動します。

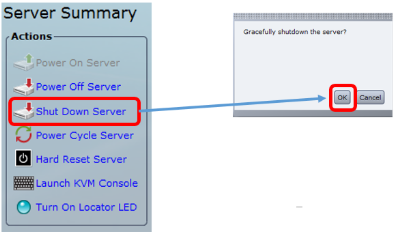

1-3. 右側の画面の Actions より Shut Down Server を実行します。

1-4．Power On Server が青文字になっていることを確認し、KVMでサーバー(OS)のシャットダウン完了を確認してください。

　

【FE作業】

2．障害が発生しているHDDを引き抜きます。

【お客様作業】

3．Power On Server を押下し サーバー(OS)を起動します。

＊KVM、RDP などでサーバー(OS)の起動完了を確認してください。

【FE作業】

4．サーバー(OS)の起動が完了後、HDD をディスクトレイに入れます。

5．リビルドが開始したことを確認します。

①DiskのFault LEDがオレンジ点滅になり、Activity LED がグリーン点滅

②Rebuildステイタスになっていることを確認

　

CIMC ver 1.4以前

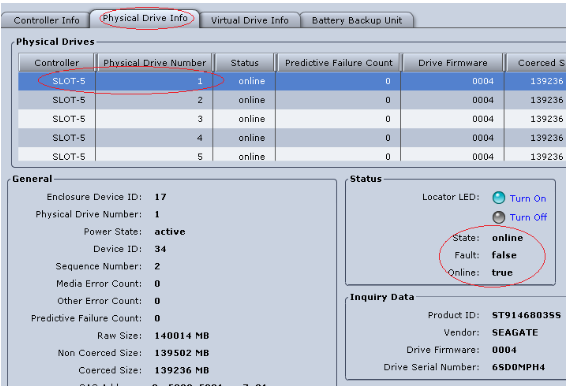

Server タブ→Inventory →Storageタブ→Physical Drive info タブ→Physical Drivesからドライブを選択→Status欄のState が Rebuild になっていることを確認

CIMC ver 1.5以降

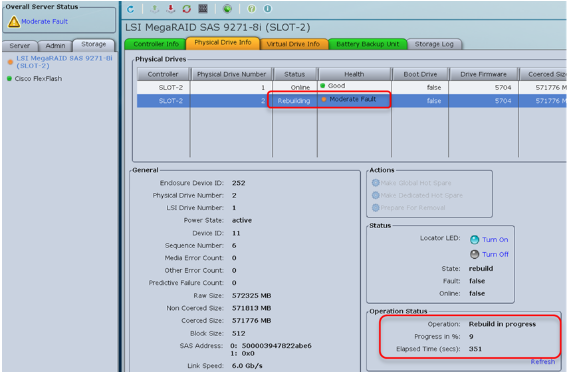

Storage タブ→表示されているRaid Controllerを選択→Physical Drive info タブ→Physical Drives の StatusがRebuildステイタスになっていることを確認

　

【お客様作業】　

1．リビルドの完了を確認します。

＊ディスクの状態の詳細は CIMC上でディスクの健全性を確認する方法 をご参照ください。　　
◇注意事項
Virtual DriveとDiskの容量により、リビルドが24時間以上かかる可能性があります。

　　

[参考情報：]

HDD Drive status LED の意味：

LED Name	State
Hard drive fault LED	• Off—HDDに問題が無い状態 • Amber—HDDがフェイル状態 • Amber, 点滅—HDDがリビルド状態
Hard drive activity fault LED	• Off—HDDが無い状態 • Green—HDDが使用可能な状態 • Green, 点滅—HDDが読み取りもしくは書き込み状態

＊ リビルド、コピーバック中は Hard drive fault LEDが Amber,点滅、Hard drive activity fault LEDがGreen、点滅状態になります。
