UCSMで管理しているサーバのHW Diagnostics実施手順

[zhekang]

Cisco サーバのハードウェア上の問題を診断するには、診断ツールを使用できます。

本ドキュメントではUCSMで管理しているサーバのHW Diagnostics実施手順について紹介します。

[始める前に]
このタスクを実行するには、admin 権限が必要です。

●　診断ポリシーの作成　　　　　　

新規システムの場合、デフォルトの診断ポリシーが組織スコープに作成されます。デフォルトの診断ポリシーはdefaultという名前であり、削除できません。
新規診断ポリシーを作成する場合、下記手順をご参照ください。

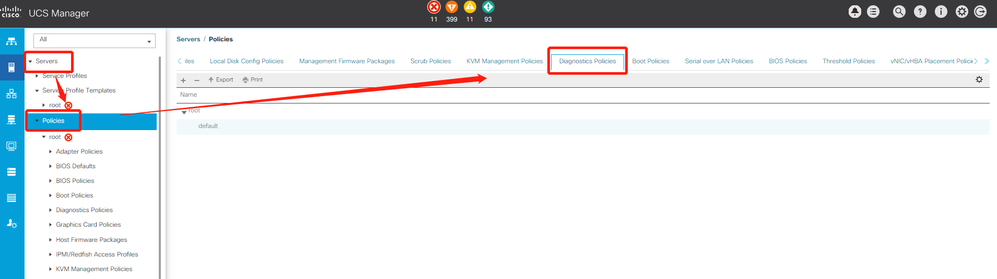

1. [Servers] > [Policies] > [Diagnostics Policies] を選択します。

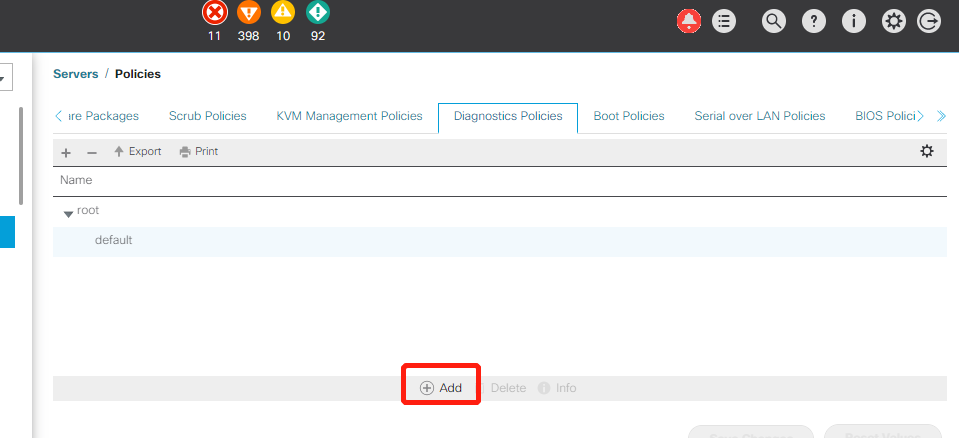

2. [Add] をクリックします。

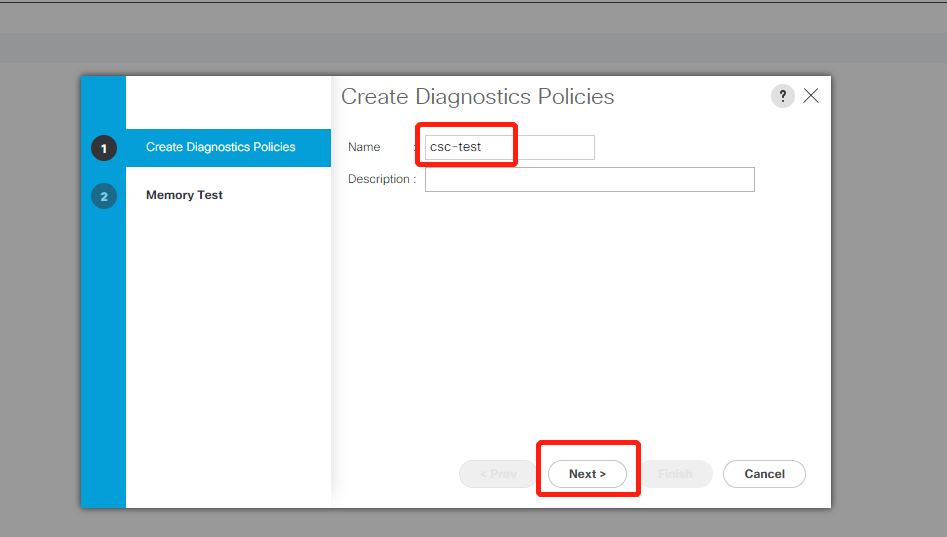

3. 次のフィールドに入力します。

フィールド	説明
[Name]	診断ポリシーの名前。文字数制限は 16 文字です。
Description	診断ポリシーの説明。これは任意です。

4. [Next] をクリックします。

5. [Add] をクリックします。

6. 次のフィールドに入力します。

名前	説明
Order	テストの実行順序。
[CPU Filter]	CPU フィルタをすべての CPU または指定した CPU に設定します。
[Loop Count]	ループ カウントを指定された反復回数に設定します。値の範囲は 1-1000 です。
[Memory Chunk Size]	メモリ チャンクを 5mb-chunk または big-chunk に設定します。
Memory Size	メモリ サイズを特定の値に設定します。
Pattern	メモリ テストを butterfly、killer、prbs、prbs-addr、または prbs-killer に設定します。



7. [OK] をクリックします。





8. [Finish] をクリックします。





　　　　　

●　ブレード　サーバでの診断テスト



1. [Equipment] > [Chassis] > [Server] を選択します。

2. 診断テストを開始するサーバを選択します。

3. [Diagnostics] タブをクリックします。

   注：Diagnostics Policiesは必要に応じて選択可能です。default若しくは上記新規作成の診断ポリシーを利用できます。

4. [Start] をクリックします。診断テストが開始されると、[Start] ボタンはグレー表示になります。
    また、診断開始後、サーバが再起動しますので、ご注意ください。





5.診断テストを停止したい場合、[Stop] をクリックします。診断テストが停止すると、[Stop]ボタンはグレー表示になります。



　　　　　　

●　ラック　サーバでの診断テスト



診断テストは C220 M5、 C240 M5 および C480 M5/C480 M5 ML ラック サーバにのみ使用可能です。



1. [Equipment] > [Rack Mounts] > [Server] に移動します。

2. 診断テストを開始するサーバを選択します。

3. [Diagnostics] タブをクリックします。

   注：Diagnostics Policiesは必要に応じて選択可能です。default若しくは上記新規作成の診断ポリシーを利用できます。

4. [Start] をクリックします。診断テストが開始されると、[Start] ボタンはグレー表示になります。
    また、診断開始後、サーバが再起動しますので、ご注意ください。





5.診断テストを停止したい場合、[Stop] をクリックします。診断テストが停止すると、[Stop]ボタンはグレー表示になります。





●　サーバ診断のステータス/結果の表示

1. [Equipment] > [Chassis] > [Servers] の順に展開します。

　または、ラック サーバの場合は、[Equipment] > [Rack Mounts] > [Server] の順に展開します。

2. 診断ステータスを確認するサーバを選択し、[Diagnostics] タブをクリックします。

　以下の情報を確認できます。

名前	説明
[Diagnostic Policies]	診断ポリシーを選択して特定のサーバに適用します。
[Start]/[Stop]	診断テストを開始または停止します。
[Operation State]	サーバの診断操作ステータス。表示は [Idle]、[In-Progress]、[Completed]、[Failed]、[Cancelled] です。
[FSM Status Descr]	サーバの診断操作での現行タスクの簡単な説明。
[FSM Progress]	サーバで実行中の診断操作の全体的な進行状況。
[Test Overall Progress]	診断テストの全体的な進行状況。
[Error Description]	診断操作から返されるエラーの説明。



表 1. 診断結果

名前	説明
[ID]	テストに関連付けられている固有識別情報
[Test Type]	診断テストのタイプ。
[Status]	テスト実行のステータス。値は [Idle]、[In Progress]、[Completed]、[Failed] です。
Description	診断テスト実行の説明。テストが完了すると、結果の詳細な説明が表示されます。
Result	診断テストの結果。値は [Pass]、[Fail]、または [NA] です。
[Progress Percentage]	診断テストの進捗状況の割合。



　　　　　　

●　すべてのサーバでの診断テスト



すべてのサーバの診断テストを開始すると、該当UCSM管理下のすべてのサーバがリブートされます。

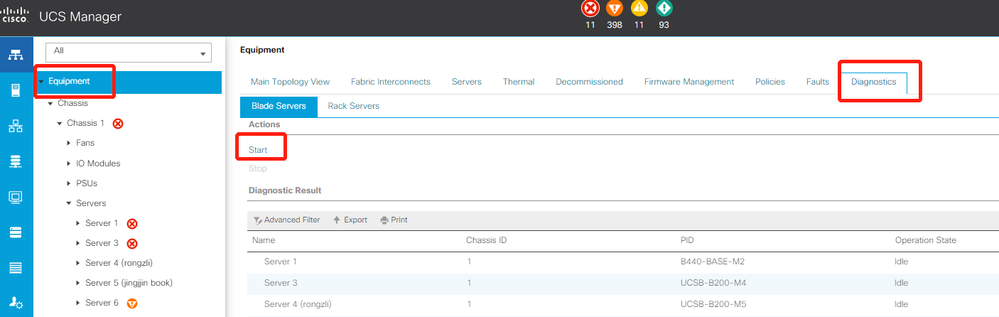

1. [Equipment] > [Diagnostics] を選択します。

2. [Start] をクリックします。診断テストが開始されると、[Start]ボタンはグレー表示になります。





[Diagnostic Result] テーブルで、次の情報を確認できます。



フィールド	説明
[Name]	システム定義のサーバ名。
Chassis ID	シャーシの固有識別情報。この数字の識別情報は、システム内のこのシャーシの場所に基づいて割り当てられます。（注）ラック サーバには適用されません。
PID	サーバ モデル PID。
[Overall Progress Percentage]	サーバでの診断テストの全体的な進捗割合の説明。
Operation Status	サーバの診断操作ステータスの説明。

注：サーバが診断テストを実行できない場合は、サーバ ボタンをクリックし、[Diagnostics] タブでエラーの説明を確認してください。また、[Faults] タブで生成されたエラーを確認することもできます。

3. すべてのサーバの診断テストを停止したい場合、[Stop] をクリックします。診断テストが停止すると、[Stop]ボタンはグレー表示になります。
