VLAN Port Capacity(F0327)のエラーについて

JapanTAC_CSC · ‎2017-07-29

2017年7月24日（初版）

TAC SR Collection
主な問題	サービスプロファイルを適用する際、以下のようなVLAN Port Capacity(F0327)のエラーが発生する場合があります。 Severity:Major Affected object:org-root/ls service profile * Description:Service profile * configuration failed due to connection-placement,insufficient-resources,vhba-capacity Type:Server Cause:configuration-failure Code:F0327
原因	VLAN Port数が上限を超える場合、上記エラーが発生します。

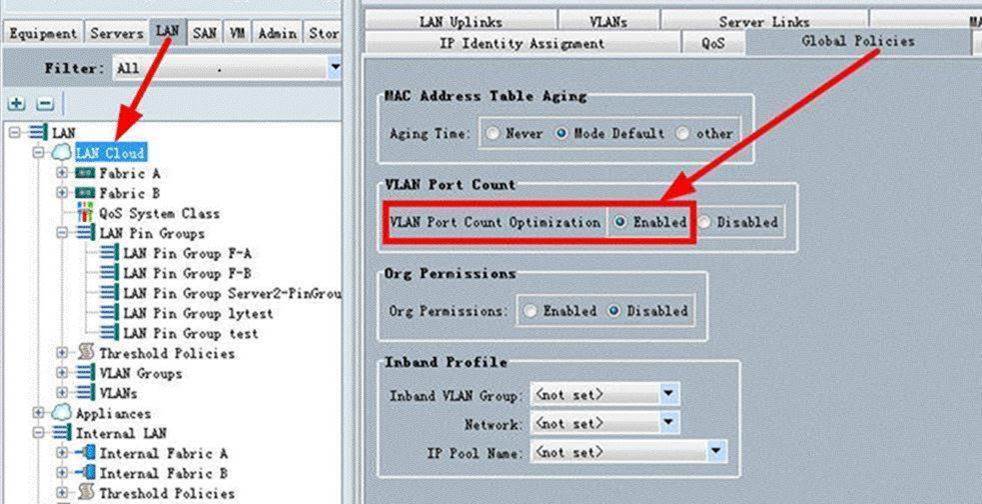

解決策	解決策には2つの方法があります。解決策1："VLAN Port Count Optimization"をEnabledにします。 Enabled前に、CLIから以下のコマンドでVLAN Port Limitが32000になっていることが確認できます。 #scope fabric-interconnect a/b #show vlan-port-count Enabled後、再度「#show vlan-port-count」のコマンドで確認すると、VLAN Port Limitが64000に変わります。 ※参考資料： Cisco UCS Manager GUI Configuration Guide, Release 2.2 http://www.cisco.com/c/en/us/td/docs/unified_computing/ucs/sw/gui/config/guide/2-2/b_UCSM_GUI_Configuration_Guide_2_2/configuring_vlans.html#task_45375C0BBC794AB4BFB33EC1FE9E2E5C 注：Enabling Port VLAN Count Optimizationの部分をご参照ください。解決策2：使用するVLAN Portの数を減らします。 (VLAN Portの数が明らかに64000を超過した場合、解決策1を使用しても改善できないため、解決策2をご検討ください。) ※参考資料： UCSのスケーラビリティと VLANポートカウントの考え方 https://learningnetwork.cisco.com/docs/DOC-21441 注：「VLANポートカウントの計算方法」の部分をご参照ください。
