Smart Licensing Using Policy の offline 方式でライセンス利用状況のレポーティングを行う方法

[lingljia]

• はじめに
• 詳細手順



はじめに

Catalyst 9000 スイッチにて 17.3.2a より Smart Licensing Using Policy を利用します。本ドキュメントは Smart Licensing Using Policy の offline 方式でライセンス利用状況のレポーティングを行う方法を紹介します。

詳細手順

ステップ1: 対象機器のライセンス関連設定を行い、機器を再起動
license boot level コマンドで対象機器のライセンスレベルを設定し、 license smart transport off コマンドでライセンス認証方式を offline 方式に設定してから機器を再起動します。

Cat9300#configure terminal
Enter configuration commands, one per line. End with CNTL/Z.
Cat9300(config)#license boot level [ご使用されるライセンスレベルを設定]
Cat9300(config)#license smart transport off
Cat9300(config)#end
Cat9300#write memory
Building configuration...
[OK]
Cat9300#reload

ステップ2: 対象機器から RUM レポートファイルを取得
license smart save usage all file コマンドで RUM レポートファイルを作成し、 FTP/TFTP/USB メモリで RUM レポートファイルをローカル PC にダウンロードします。

Cat9300#license smart save usage all file flash:RUM.txt
Cat9300#dir flash: | include RUM.txt
557088 -rw- 10376 Apr 1 2022 15:38:04 +00:00 RUM.txt
Cat9300#copy flash:RUM.txt ftp://xx.xx.xx.xx
Address or name of remote host [xx.xx.xx.xx]?
Destination filename [RUM.txt]?
Writing RUM.txt !
10376 bytes copied in 0.059 secs (175864 bytes/sec)
Cat9300#

ステップ3: 対象機器からの RUM レポートファイルを CSSM へアップロード

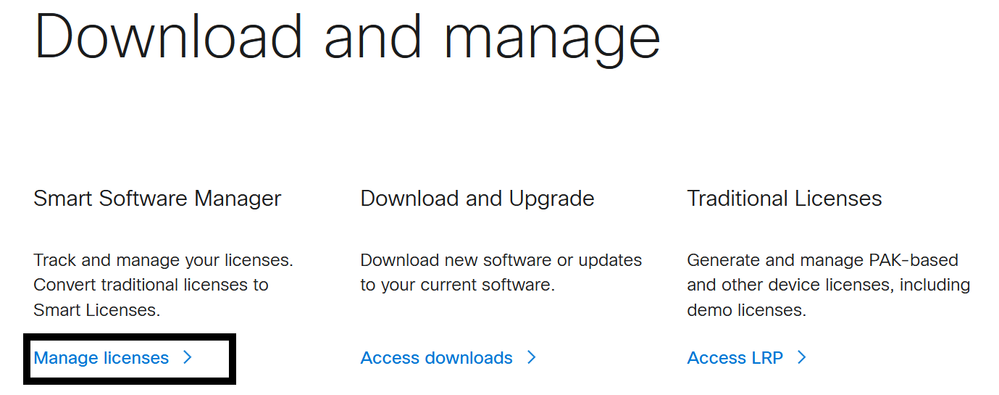

https://software.cisco.com にアクセスし、下記のように Manage licenses をクリックします。

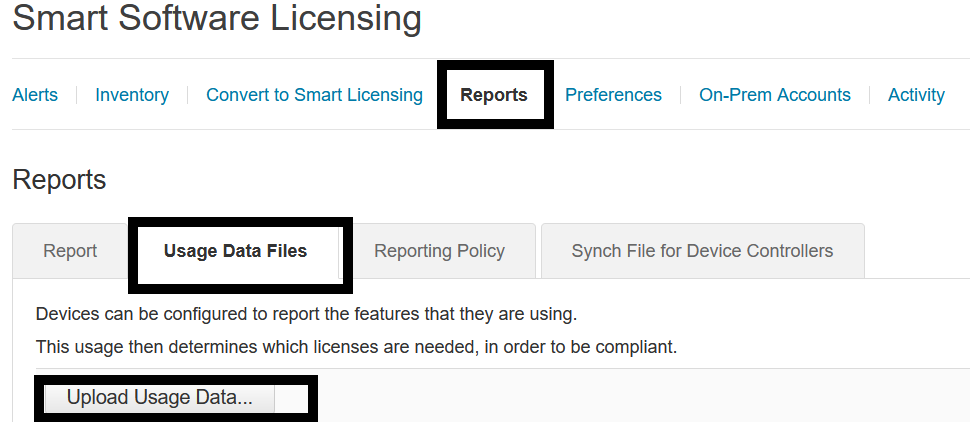

下記のように Reports-->Usage Data Files-->Upload Usage Data をクリックします。

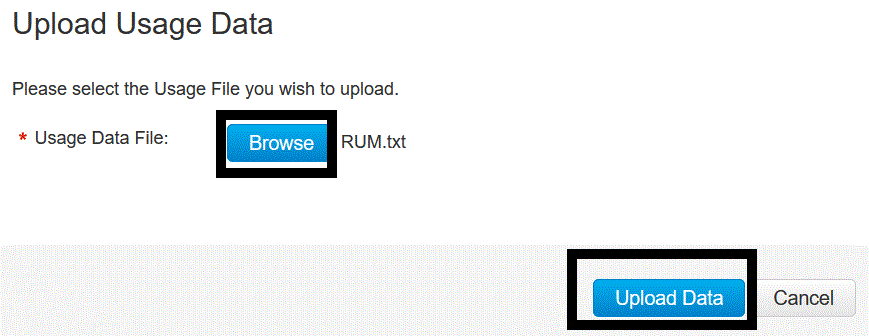

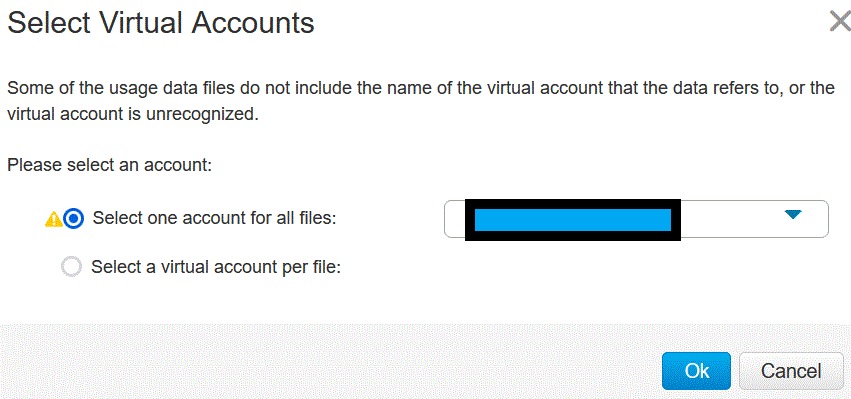

ローカル PC に保存された RUM レポートファイルを選択し、機器を登録する Virtual Account(VA) を指定して RUM レポートファイルをアップロードします。

ステップ4: CSSM から ACK ファイルをダウンロード

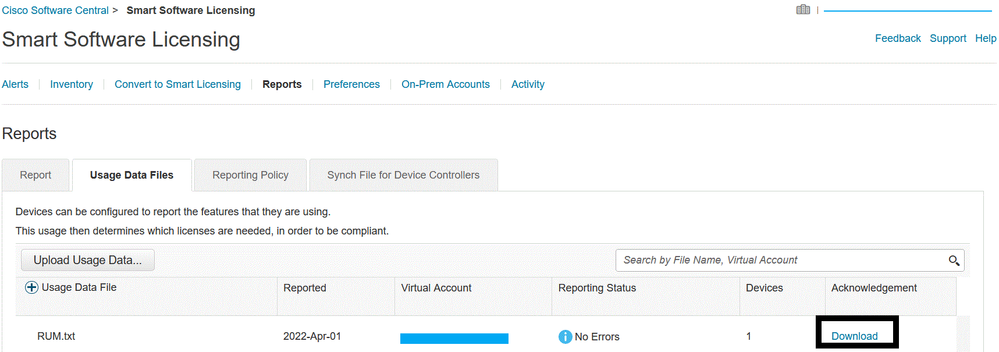

下記のように ACK ファイルをローカル PC にダウンロードします。

ステップ5: ACK ファイルを対象機器にインポート
ローカル PC にダウンロードした ACK ファイルを FTP/TFTP/USB メモリで対象機器にアップロードします。

Cat9300#copy ftp: flash:
Address or name of remote host []? xx.xx.xx.xx
Source filename []? ACK_RUM.txt
Destination filename [ACK_RUM.txt]?
Accessing ftp://xx.xx.xx.xx/ACK_RUM.txt...!
[OK - 3664/4096 bytes]

3664 bytes copied in 0.110 secs (33309 bytes/sec)
Cat9300#dir flash: | include ACK_RUM.txt
557082 -rw- 3664 Apr 1 2022 16:55:02 +00:00 ACK_RUM.txt
Cat9300#

license smart import コマンドで ACK ファイルをインポートします。

Cat9300#license smart import flash:ACK_RUM.txt
Import Data Successful

ステップ6:ライセンスの登録状況を確認

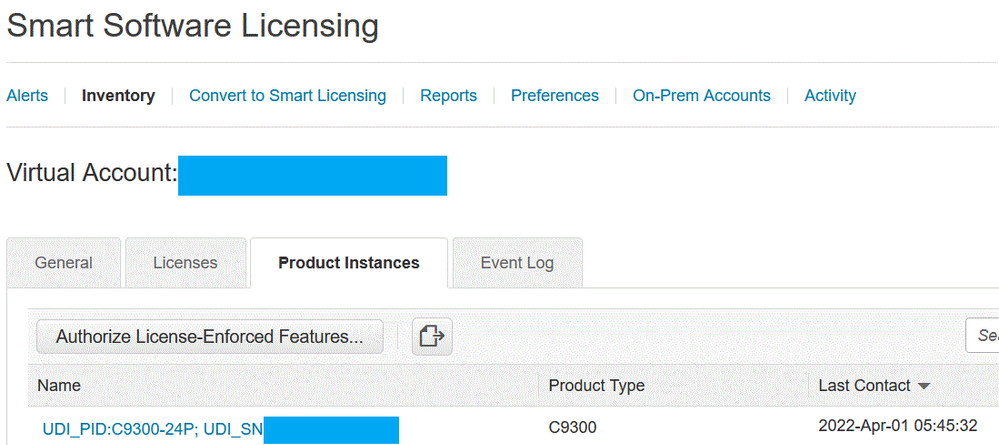

下記のように Inventory-->Product Instances をクリックし、製品インスタンスが登録されていることを確認できます。

また、下記のように show license status コマンドにて出力された Last ACK received: の日付が更新されていることを確認できましたら、ライセンス利用状況のレポーティングが完了します。

Cat9300#show license status
<中略>
Usage Reporting:
Last ACK received: Apr 01 18:38:48 2022 UTC

[Yasuhiro Matsumoto]

@lingljia 恐れ入ります、ステップ1の最後に「 reload 」を追加いただけないでしょうか？ reload しなければライセンスレベルの設定変更が license usage に反映されません。よろしくお願いいたします。

[lingljia]

＠@Yasuhiro Matsumoto ＠ご連絡いただき、ありがとうございます。ご指摘の通りで、新しいライセンスレベルを反映させるにはスイッチの再起動が必要です。この内容を追加しました。引き続きよろしくお願いいたします。

[KENYAorz]

突然のご連絡申し訳ございません。

9300、9200シリーズの機器をSmart Licensing Using Policy の offline 方式でライセンスでCSSMに登録後

同機器のIOSバージョンを16.12.3aにダウングレード実施し、SLR方式でCSMMでライセンスを登録しようとすると

エラーが発生します。恐らく、同機器をSmart Licensing Using Policy の offline 方式でCSSMに登録したのが

原因だと考えていますが、一度、Smart Licensing Using Policy の offline 方式でライセンスを削除する手順を

ご教授いただけますでしょうか。

大変お手数ですが、ご回答よろしくお願いいたします。
