はじめに

本 ドキュメントでは、IOS で動作する Cisco Unified Border Element (CUBE) や SIP ゲートウェイにおける SIP Profile のテストツール SIP-Profile Test Tool を紹介します。

SIP Profile は CUBE や SIP ゲートウェイが送信する SIP メッセージの文字列の操作を行う機能です。主に SIP の相互接続の問題の解決策として用いられます。SIP Profile が使われる例として以下のようなものがあります。

• 対向装置が未対応の SIP ヘッダを削除
• IP アドレスをドメイン名に変更
• UPDATE メソッドを re-INVITE メソッドに変更するために Allow ヘッダから UPDATE を削除
• Reason ヘッダの Cause コードを変更

SIP Profile の具体的な設定例は下記に記載があります。

• CUBE から UPDATE メソッド受信のサポートを外す SIP Profile の設定
• SIP プロファイルを使用した Unified Border Element（CUBE）Session Initiation Protocol（SIP）正規化の設定例
• SIP Profiles on CUBE Enterprise Common Use Cases
• Cisco Unified Border Element Configuration Guide

SIP Profile Test Tool

設定した SIP Profile が想定通りに動作するかを SIP Profile Test Tool でチェックすることができます。左の SIP-PROFILE: にテストする SIP Profile を入力し、右の INPUT MESSAGE に変換したい SIP メッセージを入力します (dial-peer の設定の入力は不要です)。

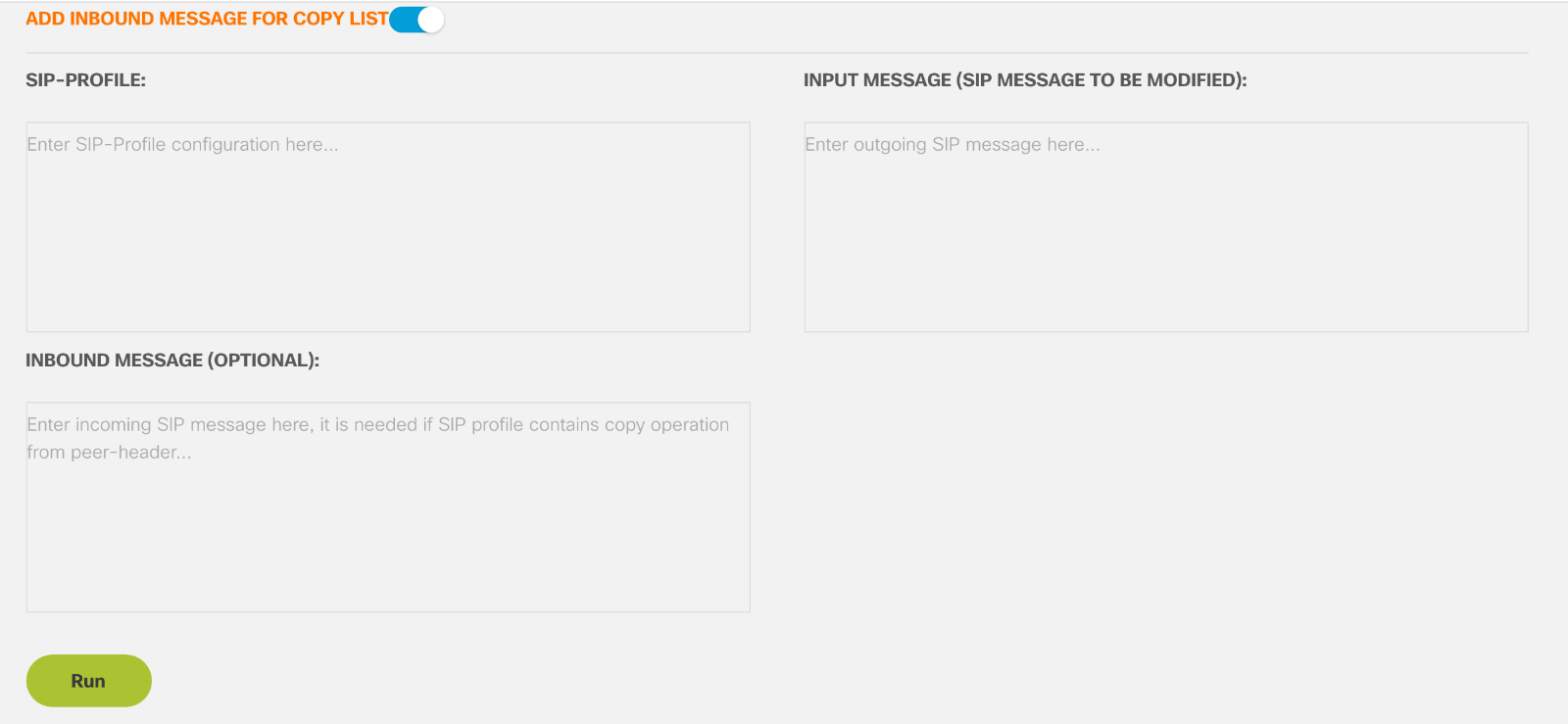

SIP Profile の sip-copylist 機能を使う場合は ADD INBOUND MESSAGE FOR COPY LIST のチェックを ON にして Inbound SIP メッセージを入力してください。

実行例

以下は Allow ヘッダから UPDATE を削除する SIP Profile のテストの例です。

ツールの SIP-PROFILE に入力

voice class sip-profiles 100
 request ANY sip-header Allow-Header modify ", UPDATE" ""
 response ANY sip-header Allow-Header modify ", UPDATE" ""
!

ツールの INPUT MESSAGE に入力して Run をクリック

INVITE sip:2001@192.168.0.1:5060 SIP/2.0
Via: SIP/2.0/UDP 192.168.0.100:5060;branch=z9hG4bK2CAF1F36
From: <sip:2000@192.168.0.1;user=phone>;tag=5BD37510-16D9
To: <sip:2001@192.168.0.1;user=phone>
Call-ID: 6401B6B7-497B11E6-8DAFCBEE-9A3B58C9@ipvoice.jp
Supported: 100rel,timer
Allow: INVITE, ACK, PRACK, UPDATE, BYE, CANCEL

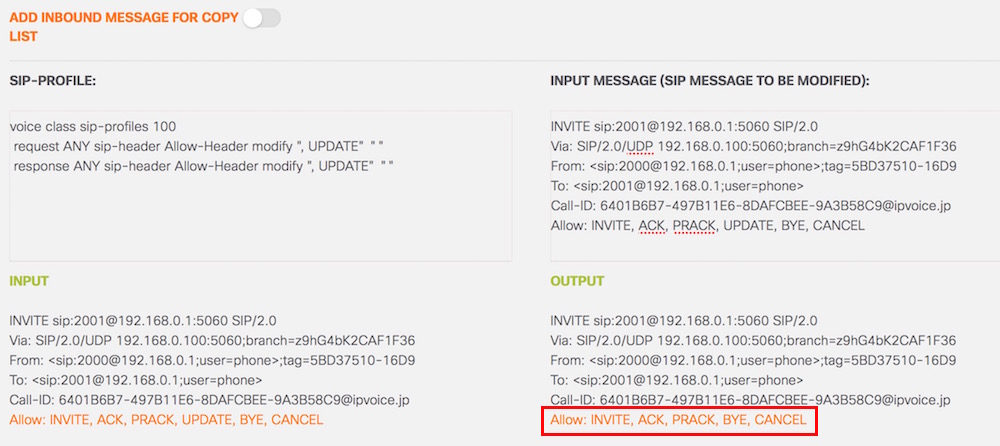

実行結果 (変更箇所はオレンジ色で記載されます)

参考情報

• SIP Profile Test Tool (Cisco Support Community)
