ISDN 回線（レイヤー２）の状態遷移について

[Hiroshi Ishiyama]

はじめに

ISDNインタフェース経由での外線発着信で問題が発生した場合、まず
ISDNインタフェースのレイヤー１、２が正常に動作しているかを確認します。
このドキュメントでは、ISDNレイヤー２の状態遷移について説明します。

１．ISDNレイヤ２の状態について

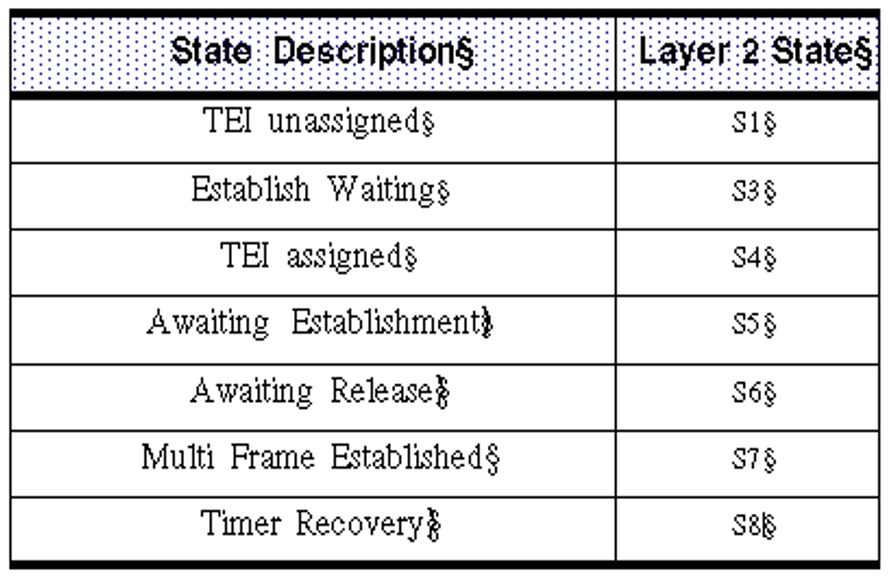

ISDN レイヤー２には、以下の状態が定義されています。

S7 の Multiple Frame Established の状態が、レイヤー２が正常にアップ
した状態で、この状態でレイヤー３のコールの発着信が可能になります。

２．ISDNレイヤ２の状態遷移について

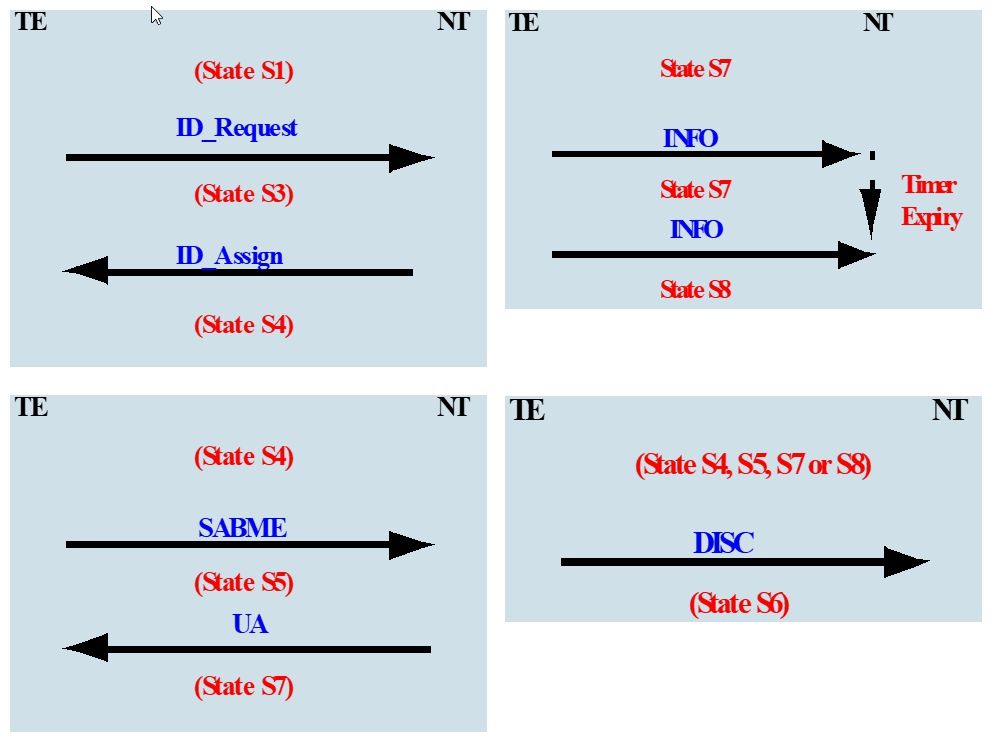

ISDN レイヤー２は、レイヤー２フレームの送受信により
以下のように遷移します。

ID Request、ID Assignフレームの交換後S4 の TEI assignedの状態に遷移します。
その後、SABME、UAフレームの交換によりS7 の Multiple Frame Established
の状態に遷移します。

まとめ

ISDNインタフェース経由での外線発着信を行うには、
レイヤー１、レイヤー２が正常に動作している必要があります。
Voice GWの場合、show/debugコマンドを利用して、レイヤー２
の状態遷移が正常に行われているかを確認することになります。

ISDNレイヤー２のより詳細の動作については、ITU-T Q.921勧告を
参照して下さい。

参考ドキュメント：

ISDN BRI レイヤ 1 に関するトラブルシューティング
Troubleshooting ISDN BRI Layer 1 (英語版)
BRI レイヤ 2 に関するトラブルシューティング
Troubleshooting BRI Layer 2 1 (英語版)
BRI トラブルシューティングでの show isdn status コマンドの使用
Using the show isdn status Command for BRI Troubleshooting 1 (英語版)

ITU-T/TTCのドキュメント
I.430 : Basic user-network interface - Layer 1 specification
JT-I430 ISDN基本ユーザ・網インタフェースレイヤ１仕様
I.431 : Primary rate user-network interface - Layer 1 specification
JT-I431 ISDN一次群速度ユーザ・網インタフェース レイヤ１仕様
Q.921 : ISDN user-network interface - Data link layer specification
JT-Q921 ISDNユーザ・網インタフェースレイヤ２仕様
