ISR G2 と ISR 4000 のアーキテクチャの比較（音声機能）：DSPリソース共有

[Hiroshi Ishiyama]

ISR 4000シリーズ ルータは、従来のISR G2シリーズに比べ、アーキテクチャ、
性能が大きく異なります。


ここでは、音声関連機能としてDSPリソースの共有方法の違いについて説明します。

アーキテクチャ上の大きな違いとして、ISR G2で採用されていたマザーボード上の
TDM BUS（Switch）が、ISR 4000では省略されています。

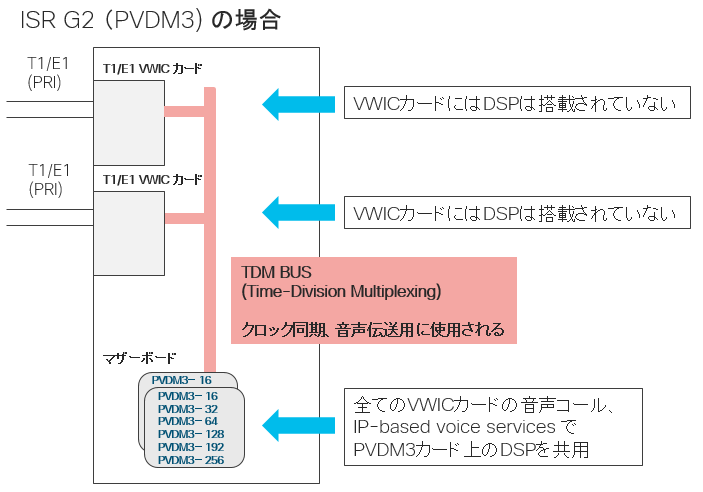

ISR G2 では、音声インタレースカード（VWIC）上にはDSPモジュール（PVDM3）は搭載されておらず、
マザーボード上のTDM BUSを介して、マザーボード上のDSPモジュールを共有します。
マザーボード上のDSPモジュールは、VWICカードの音声コールの他、IP-based voice service
にも利用されます。

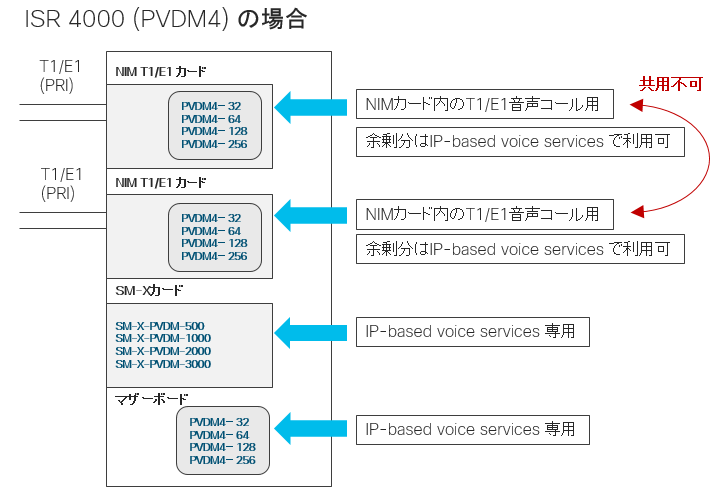

一方、ISR 4000では、TDM BUS が存在しないため、音声インタフェースカード（NIM）間で
DSPモジュール（PVDM4）を共有することはできません。
音声コールには、各音声インタフェースカード上に搭載されたDSPモジュールが使用されます。

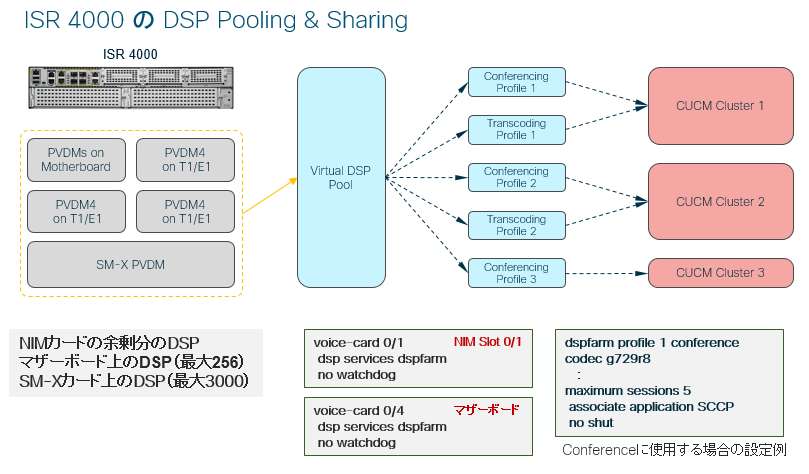

音声インターフェースの余剰なDSPリソース、SM-Xカードおよびマザーボード上のDSPモジュールは
IP-based voice serviceの用途に共有されます。

ISR 4000、ISR G2のアーキテクチャの相違を理解して、DSPリソースの設計（購入）を
行って下さい。

　

また、ISR 4000内の異なる音声インタフェースカード間でコールをルーティングする場合、
TDM BUS が存在しないため、Voiceカードの設定に"no local-bypass"コマンドを追加する

必要がある点にもご注意ください。
