はじめに
USB(ユニバーサル・シリアル・バス)は、PCやスマホの業界標準のインタフェースとして
普及しています。弊社のWebカメラ製品(Webex Desk Camera)も、USB インタフェースを
介してPCと接続して使用します。
USBデバイスは、PCに直接またはハブ経由で接続されます。問題が発生した場合、
USBデバイスがPCにどのように接続されているかを正しく把握する必要があります。
ここでは、PC (Windows)に接続されている全てのUSBデバイスの情報を
表示するツール(USB Device Tree Viewer)を紹介します。
1.USB Device Tree Viewerについて

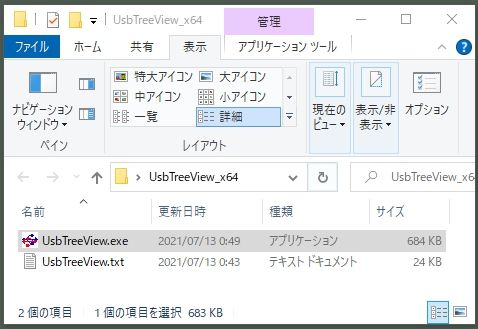

USB Device Tree Viewerは、Microsoft社の提供するサンプルアプリケーション
(USBView)を元に機能拡張が行われたアプリであり、作者のWebサイトから
無償でダウンロードできます。
![TR0.jpg TR0.jpg](https://community.cisco.com/t5/image/serverpage/image-id/125954i4E0D022556F23DCD/image-size/large?v=v2&px=999)
2.USB Device Tree Viewerの表示例
UsbTreeView.exeを起動すると、PCに接続されたすべてのUSB機器、
USBハブ、USBポートの情報がツリー形式で表示されます。
左ペインで接続状況を確認したいUSBデバイスを選択すると
右ペインにデバイスの詳細情報が表示されます。

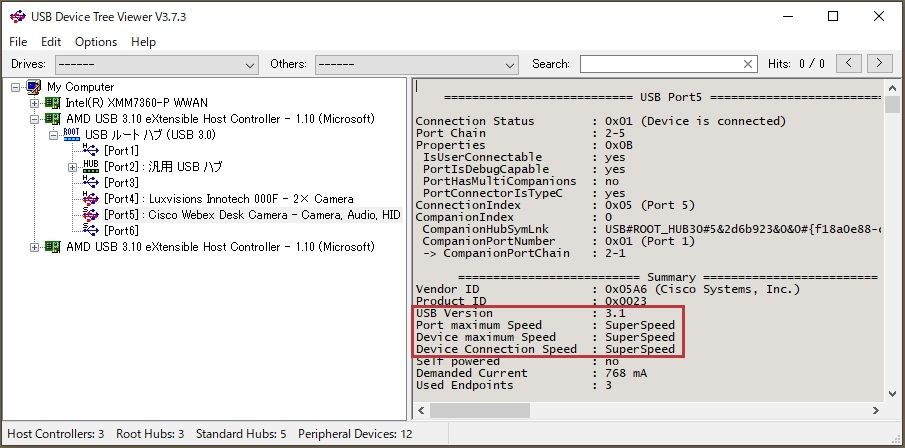

下図は、Webex Desk Camera を、付属のUSB C-C(USB 3.0)ケーブルで
接続した際の表示例です。右ペインの上部には、USBデバイス情報の
サマリが表示されます。Super Speed(5Gbps)で接続されているのが
確認できます。
![TR1.jpg TR1.jpg](https://community.cisco.com/t5/image/serverpage/image-id/125955iF472AF21C3C5E211/image-size/large?v=v2&px=999)

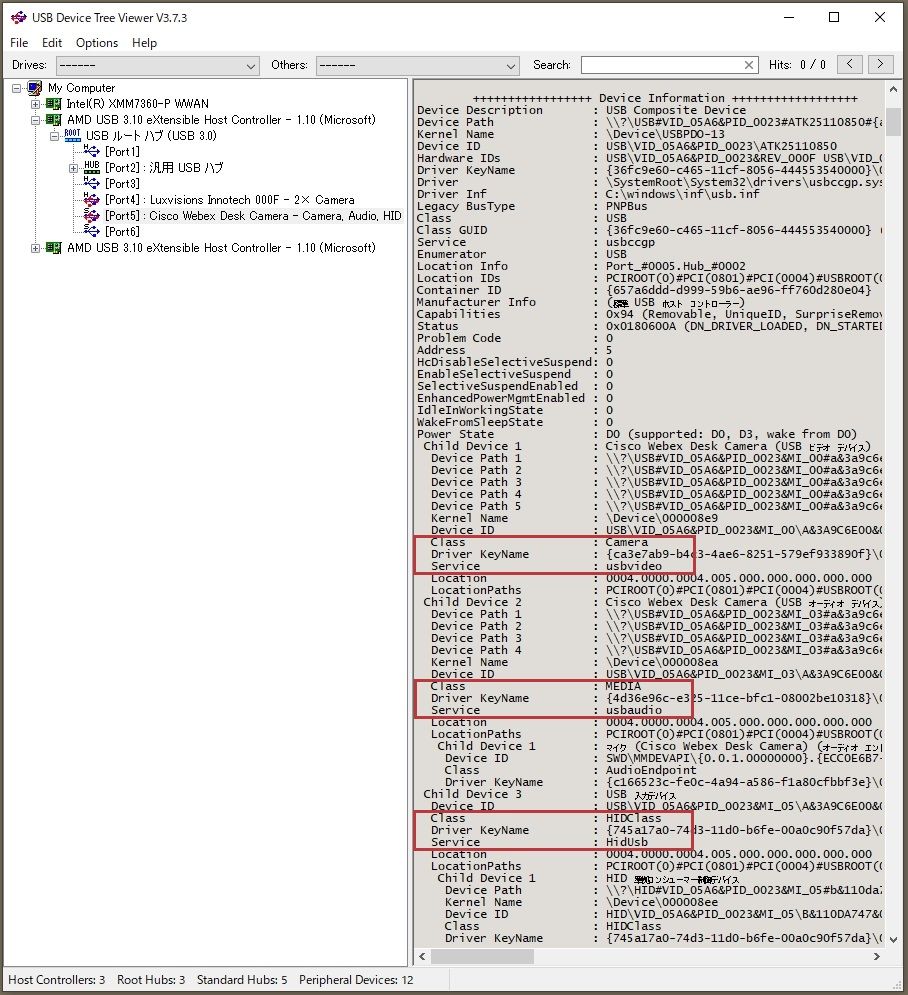

右ペインをスクロールすると、USBデバイスの詳細情報(クラス等)が
表示されます。
Webex Desk Cameraが、Camera(usbvideo)、MEDIA(usbaudio),HID
(Human Interface Devices)Classとして認識されていることが分かります。
![TR2.jpg TR2.jpg](https://community.cisco.com/t5/image/serverpage/image-id/125956iEEBADD4347F636E3/image-size/large?v=v2&px=999)
PCはUSBデバイスが接続されると、USBデバイスの情報をディスクリプタ
という形式で取得します。
右ペインを更にスクロールすると、Device Descriptor、Configuration Descriptor、
Interface Descriptor、Endpoint Descriptor等の情報が表示されます。

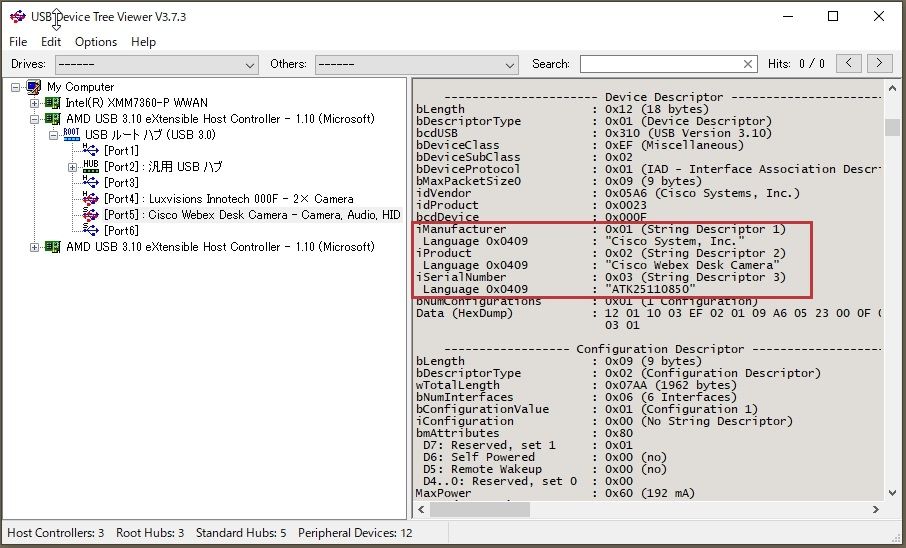

下図は、Webex Desk CameraのDevice Descriptor、Configuration Descriptorの
表示例です。
![TR3.jpg TR3.jpg](https://community.cisco.com/t5/image/serverpage/image-id/125957iFBCB555311CDDC93/image-size/large?v=v2&px=999)
Webex Desk Cameraは、UVC(USB Video Class)、UAC(USB Audio Class)に
準拠した製品であり、クラスに固有の詳細情報も確認できます。

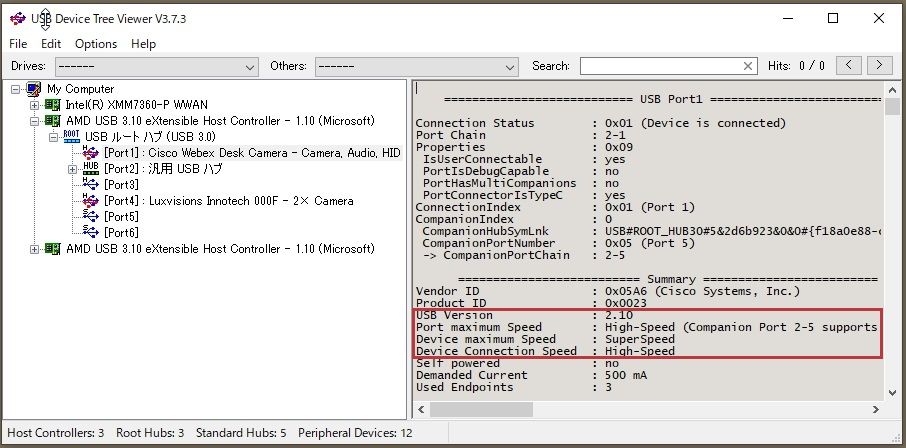

Webex Desk Cameraは、USB 3.0(SuperSpeed 5Gbps)に対応した製品です。
市販のUSB C-C(USB 2.0)のケーブルで接続した場合、High Speed(480Mbps)
で接続されたデバイスとして表示されます。
![TR4.jpg TR4.jpg](https://community.cisco.com/t5/image/serverpage/image-id/125958i9AF0BF5650DC37D9/image-size/large?v=v2&px=999)
まとめ
USBデバイスで問題が発生した場合、デバイスがPCに正常に接続されているかを
確認する必要があります。
USB Device Tree Viewerツールを使用すれば、PCに接続された全てのデバイスの
詳細情報を表示でき、デバイスの接続状況を把握することができます。
参考ドキュメント:
USBインタフェース関連の Document Library (USB.org)
