[UCS C] Server Profile 適用時の UCS C220/C240 M5 VIC (PCIe) 交換手順

[higoto]

本ドキュメントでは、Intersight に登録され Server Profile が適用されている UCS C220M5/C240M5 の VIC (PCIe) の交換手順について説明いたします。

[交換対象パーツ]

• UCSC-PCIE-C100-04:Cisco VIC 1495 PCIe デュアルポート40/100G QSFP28
• UCSC-PCIE-C40Q-03:Cisco VIC 1385 デュアルポート 40 Gb QSFP+ CNA w/RDMA
• UCSC-PCIE-C25Q-04:Cisco VIC 1455 VIC PCIE –クワッドポート 10/25G SFP28

[作業前確認]

- FE 作業　

1. CIMC の [シャーシ] タブで [障害とログ] メニューを選択し、右画面の [障害の概要] を確認して、Fault の有無を確認します。
   こちらのFaultについては後ほど確認するため、念のためメモしておいて下さい。



2. [インベントリ] メニューを選択し、右画面の [PCIアダプタ] で対象のVIC の Firmware バージョンを確認します。
   ※ハージョンを確認するには、サーバを起動しておく必要があります。


[作業手順]　

事前に Intersight で Server Profile の割り当て解除をすることなく、交換作業は可能になっています。　

- お客様作業 (FE 作業前)　

1. 該当サーバのOSをシャットダウンし、電源をoffにします。

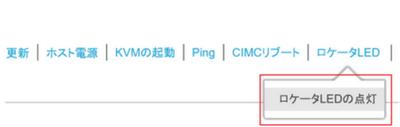

2. 作業対象特定のために、CIMCの以下のメニューでLocator LEDを点灯してください。


- FE 作業　

1. 交換対象の VIC の位置（スロット）を確認します。

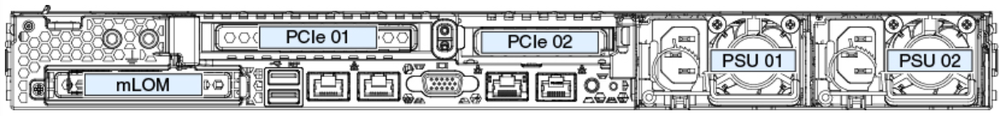

   [C220M5]

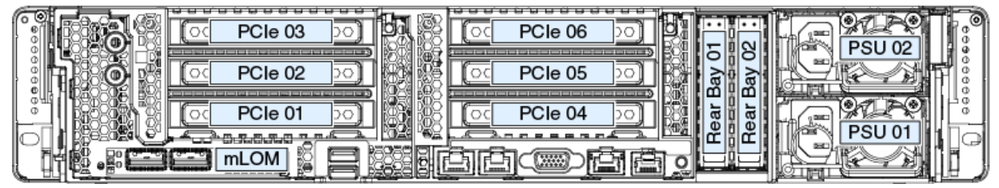

   [C240M5]



2. 作業対象サーバに接続されている電源ケーブルにラベリングを行い、元に戻せる状態にしてから電源ケーブルを抜きます。


3. サーバをラックから引き出してください。ネットワークケーブルなども抜かなければ、サーバをラックから引き出せない場合は、その他ケーブル類にもラベリングを行ってから抜いてください。


4. 以下の図を参考にロックを開放し、そのままラッチを引き上げ、サーバのトップカバーを取り外します。



5. 交換対象の VIC が搭載されている PCIe ライザーを、サーバから取り外します。


6. VIC を交換して、PCIe ライザーを元に戻します。
   ※PCIe ライザーから既存の VIC を取り外す方法と取り付ける方法は、以下の機種（URL）をクリック後、「PCIe カードの交換」部分をご参照ください。
   　・C220 M5
   　・C240 M5


7. トップカバーを元に戻して、サーバ・シャーシをラックに収納します。


8. 電源ケーブル、ネットワークケーブルを元通りに接続します。


9. システムを起動し、VIC の Firmwareバージョンを確認します。　交換前とバージョンが異なる場合、以下のいずれかの方法で、 VIC の Firmware を交換前のバージョンと合わせます。



   ・Host Upgrade Utilityを使用したFirmwareのアップグレード
   　https://community.cisco.com/t5/-/-/ta-p/3730478　
   　※ HUUのISOファイルをダウンロードしておく必要があります。
   ・[Intersight] UCS Server の Server Firmware アップグレード手順
   　https://community.cisco.com/t5/-/-/ta-p/4508053　
   　※ この方法でバージョンを変更するには、該当UCSサーバに Utility Storage（Flexflash 等）が搭載されている必要があります。

[交換後の確認手順]

- FE 作業　

1. CIMC GUI にアクセスし、[インベントリ] メニューを選択し、右画面の [PCIアダプタ]を確認し、交換したVICが正常に認識されているか、Firmwareバージョンが元通りであることを確認します。


2. [シャーシ]タブで[障害とログ]メニューを選択し、右画面の[障害の概要]を確認して、新しくFaultが発生していないことを確認します。



3. VICの設定をリストアするため、対象サーバに割り当てられている サーバプロファイルを割り当て直します。

   ※サーバを起動していない状態では、サーバプロファイルの割り当ては行えません。

   Intersight にて、運用 > サーバ 画面を表示し、"Add Filter"に交換対象サーバのシリアル番号を入力してリターンキーを押下します。

   交換対象サーバのみが表示されるので、そのサーバプロファイル名（写真の例では"jc240d-import"）を確認します。


   設定 > プロファイル > サーバプロファイル の画面を表示し、対象サーバに割り当てられているサーバプロファイルの右端の「...」プルダウンメニューより「編集」を選択した後、ステップ 2 で 「すぐに指定します」 にて 対象サーバを選択し、設定はそのままの状態で「次へ」をクリックし最後のステップまで進め、「Deploy」をクリックします。


   サーバプロファイルの割り当てが完了したら、ステータス が Out of Sync から OK になっていることを確認します。




- お客様作業
　OSを起動し、動作に問題ないことを確認します。

- FE 作業　
　OS起動後でも、交換前と比べて新しくFaultが発生していないか、CIMCの[シャーシ]タブで[障害とログ]メニューを選択し、右画面の[障害の概要]で確認します。

[参考資料]

• [UCS C] C220M5/C240M5の VIC (PCIe) の交換手順
  https://community.cisco.com/t5/-/-/ta-p/3897196
• Cisco UCS C220 M5 サーバ設置およびサービス ガイド - PCIe カードの交換
  https://www.cisco.com/c/ja_jp/td/docs/unified_computing/ucs/c/hw/C220M5/install/C220M5/C220M5_chapter_010.html#task_uks_wpl_3z
• Cisco UCS C240 M5 サーバ設置およびサービス ガイド - PCIe カードの交換
  https://www.cisco.com/c/ja_jp/td/docs/unified_computing/ucs/c/hw/C240M5/install/C240M5/C240M5_chapter_010.html#concept_myz_gbl_3z

以上
