Active Directory の Domain Contoller となっている WIndows server でファイル共有をしている場合、通常 WAAS の CIFS AO での最適化は行われません。 これは、Domain Contoller と client との間の通信でデジタル署名が行われるためです。
このとき最適化コネクションは以下の例の様に、TFO/DRE/LZ/Generic AO での最適化となります。
| WAE#show statistics connection Current Active Optimized Flows: 1 Current Active Optimized TCP Plus Flows: 1 Current Active Optimized TCP Only Flows: 0 Current Active Optimized TCP Preposition Flows: 0 Current Active Auto-Discovery Flows: 0 Current Reserved Flows: 50 Current Active Pass-Through Flows: 1 Historical Flows: 230 D:DRE,L:LZ,T:TCP Optimization RR:Total Reduction Ratio A:AOIM,C:CIFS,E:EPM,G:GENERIC,H:HTTP,M:MAPI,N:NFS,S:SSL,V:VIDEO ConnID Source IP:Port Dest IP:Port PeerID Accel RR 5376 192.168.63.101:1096 192.168.61.1:445 00:14:5e:95:0d:6b TGDL 51.8% |

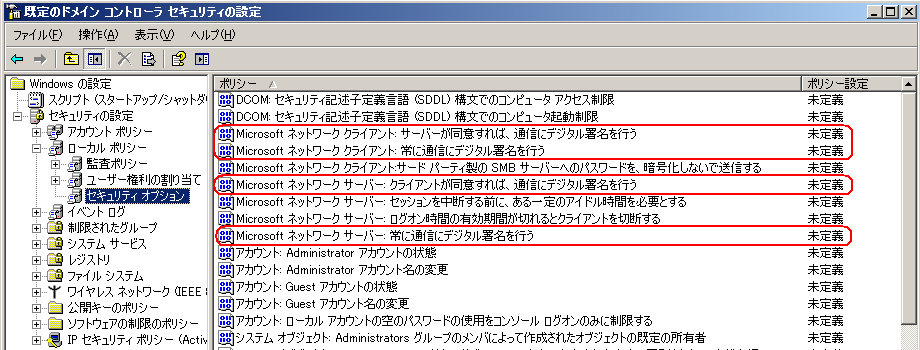

Domain Contoller の セキュリティ ポリシーで以下を無効にし、再起動もしくは、コマンドプロンプトで "gpupdate /force" を実行することで、CIFS AO で最適化が可能になります。
- Microsoft ネットワーク クライアント : 常に通信にデジタル署名を行う
- Microsoft ネットワーク クライアント : サーバーが同意すれば、通信にデジタル署名を行う
- Microsoft ネットワーク サーバー : 常に通信にデジタル署名を行う
- Microsoft ネットワーク サーバー : クライアントが同意すれば、通信にデジタル署名を行う
CIFS AOでの最適化が可能になると、TFO/DRE/LZ/CIFS AO での最適化となります。
| WAE7326-B#show statistics connection Current Active Optimized Flows: 1 Current Active Optimized TCP Plus Flows: 1 Current Active Optimized TCP Only Flows: 0 Current Active Optimized TCP Preposition Flows: 0 Current Active Auto-Discovery Flows: 0 Current Reserved Flows: 50 Current Active Pass-Through Flows: 1 Historical Flows: 234 D:DRE,L:LZ,T:TCP Optimization RR:Total Reduction Ratio A:AOIM,C:CIFS,E:EPM,G:GENERIC,H:HTTP,M:MAPI,N:NFS,S:SSL,V:VIDEO ConnID Source IP:Port Dest IP:Port PeerID Accel RR 5357 192.168.63.101:1072 192.168.61.1:445 00:14:5e:95:0d:6b TCDL 48.9% |
